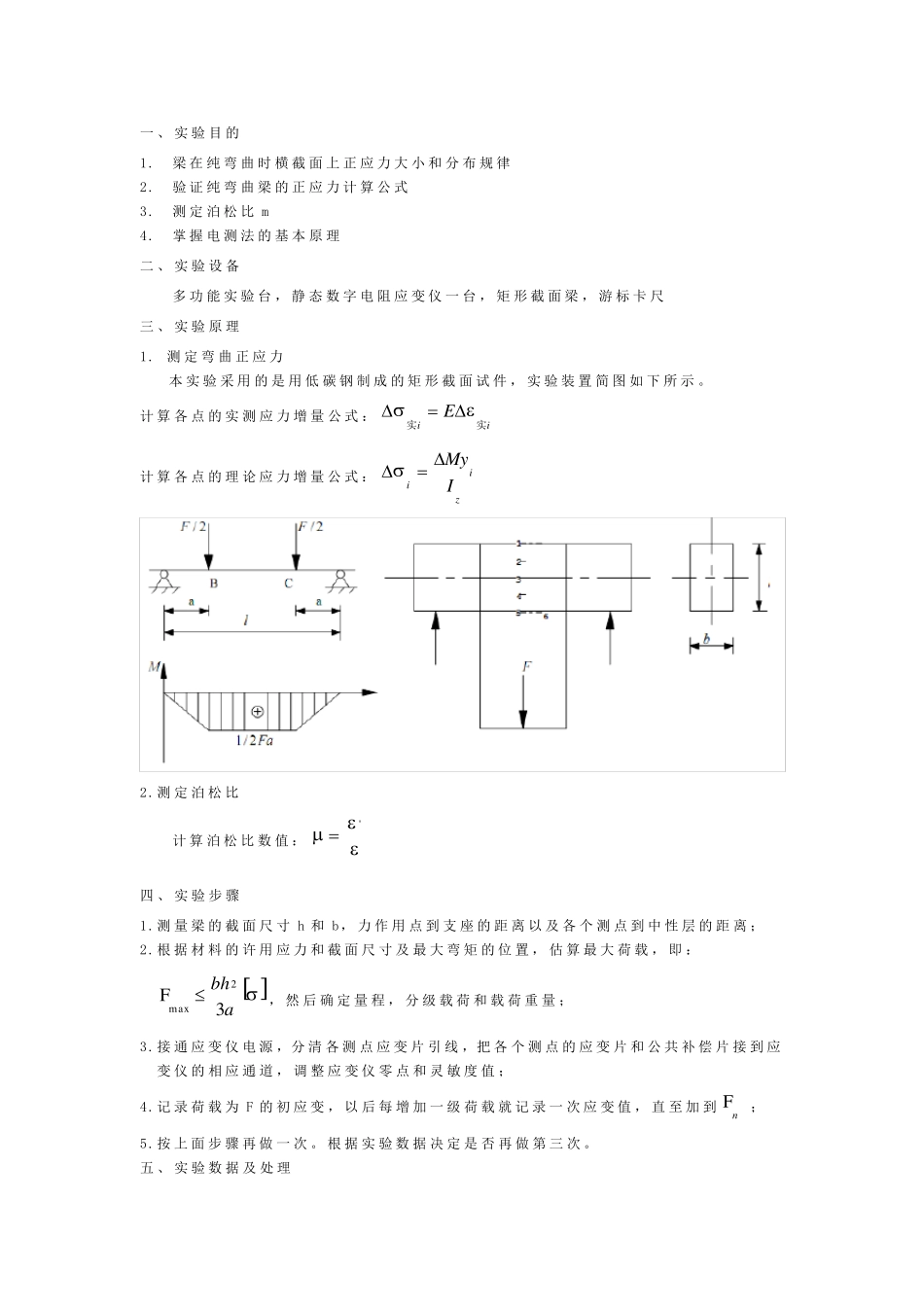

纯弯梁弯曲的应力分析实验报告_第1页
1/6

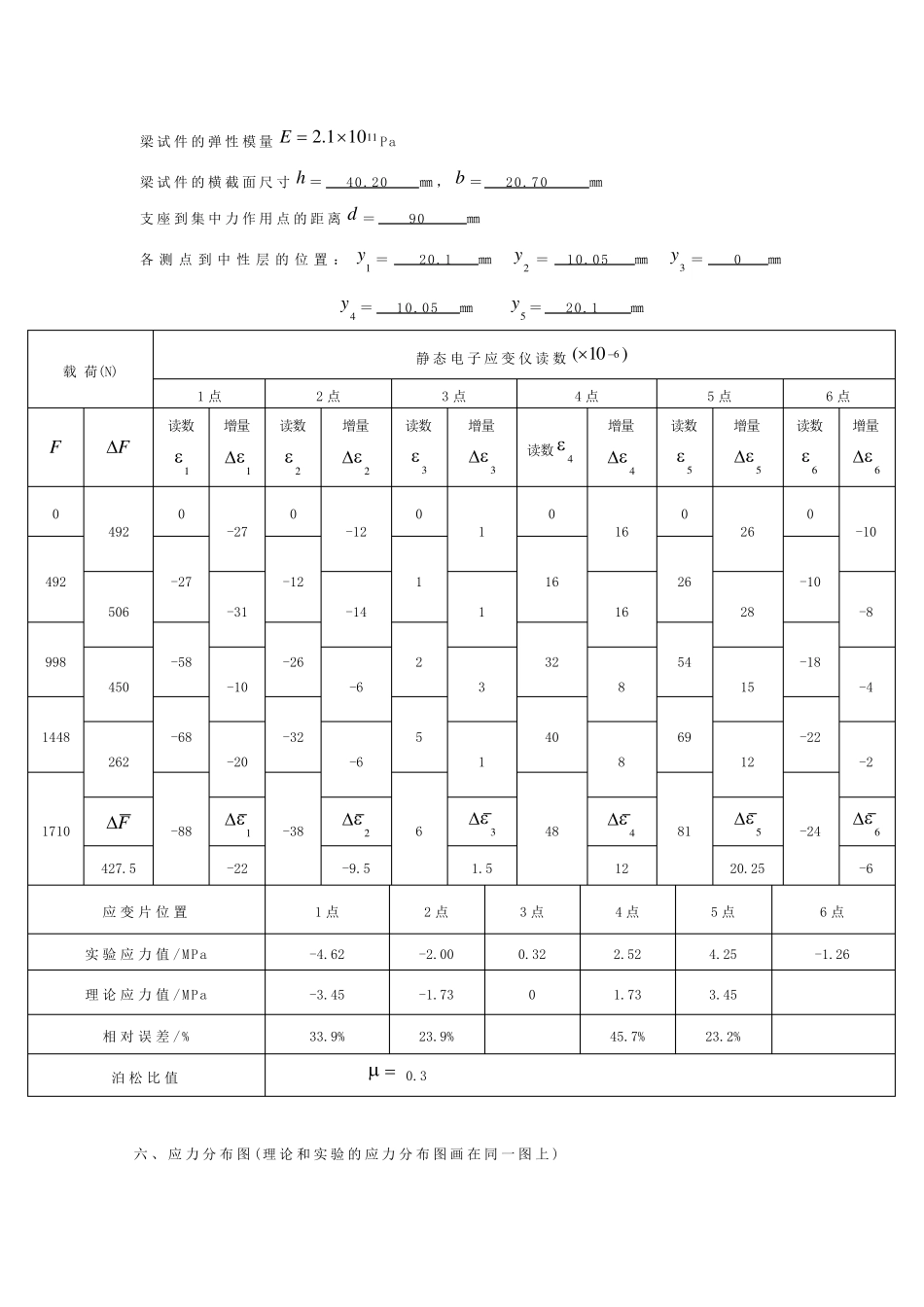

纯弯梁弯曲的应力分析实验报告_第2页
2/6

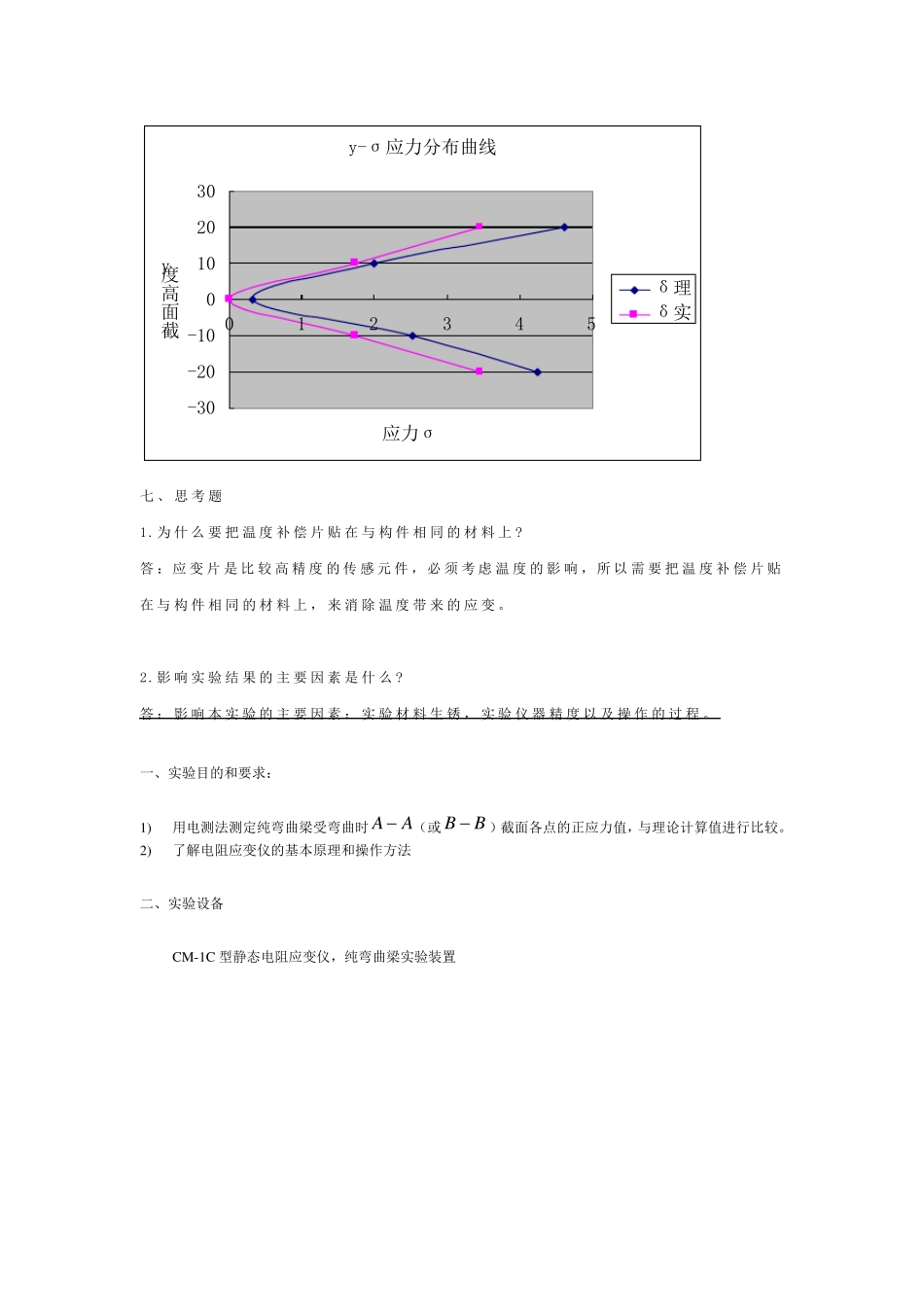

纯弯梁弯曲的应力分析实验报告_第3页
3/6
一、 实 验 目 的 1. 梁 在 纯 弯 曲 时 横 截 面 上 正 应 力 大 小 和 分 布 规 律 2. 验 证 纯 弯 曲 梁 的 正 应 力 计 算 公 式 3. 测 定 泊 松 比 m 4. 掌 握 电 测 法 的 基 本 原 理 二 、 实 验 设 备 多 功 能 实 验 台 , 静 态 数 字 电 阻 应 变 仪 一台 , 矩 形 截 面 梁 , 游 标 卡 尺 三 、 实 验 原 理 1. 测 定 弯 曲 正 应 力 本 实 验 采 用 的 是 用 低 碳 钢 制 成 的 矩 形 截 面 试 件 , 实 验 装 置 简 图 如 下 所 示 。 计 算 各 点 的 实 测 应 力 增 量 公 式 :iiE实实 计 算 各 点 的 理 论 应 力 增 量 公 式 :ziiIMy 2.测 定 泊 松 比 计 算 泊 松 比 数 值 :' 四 、 实 验 步 骤 1.测 量 梁 的 截 面 尺 寸 h 和 b, 力 作 用 点 到 支 座 的 距 离 以 及 各 个 测 点 到 中 性 层 的 距 离 ; 2.根 据 材 料 的 许 用 应 力 和 截 面 尺 寸 及 最 大 弯 矩 的 位 置 , 估 算 最 大 荷 载 , 即 : abh3F2max, 然 后 确 定 量 程 , 分 级 载 荷 和 载 荷 重 量 ; 3.接 通 应 变 仪 电 源,分 清各 测 点 应 变 片引线,把各 个 测 点 的 应 变 片和 公 共补偿片接 到 应变 仪 的 相应 通 道, 调整应 变 仪 零点 和 灵敏度值 ; 4.记录荷 载 为F 的 初应 变 , 以 后 每增 加一级 荷 载 就记录一次应 变 值 , 直至加到nF ; 5.按上 面 步 骤 再做一次。 根 据 实 验 数 据 决定 是 否再做第 三 次。 五 、 实 验 数 据 及 处 理 梁试件的弹性模量1 11 01.2EPa 梁试件的横截面尺寸h = 40.20 ㎜,b = 20.70 ㎜ 支座到集中力作用点的距离d = 90 ㎜ 各测点到中性层的位置:1y = 20.1 ㎜ 2y= 10.05 ㎜ 3y = 0 ㎜ 4y = 10.05 ㎜ 5y = 20.1 ㎜ 载 荷(N) 静态电子应变仪读数)1 0(6 1 点 2 点 3 点 4 点 5 点 6 点 F F 读数1 增量1 读数2 增量2 读数3 增量3 读数4 增量4 读数5 增量5...
