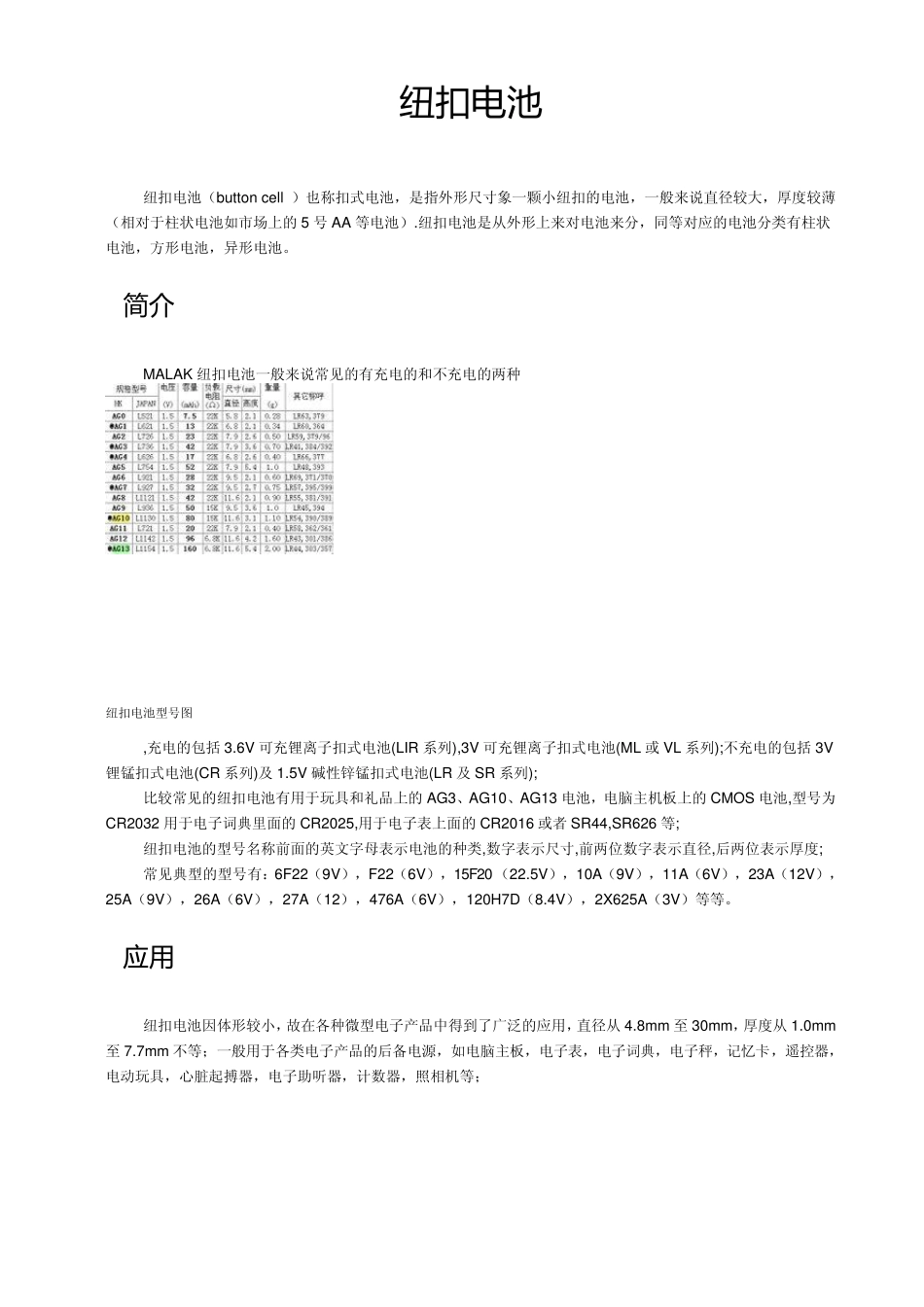

纽扣电池知识_第1页
1/6
纽扣电池知识_第2页
2/6
纽扣电池知识_第3页
3/6
纽 扣 电 池 纽扣电池(bu tton cell )也称扣式电池,是指外形尺寸象一颗小纽扣的电池,一般来说直径较大,厚度较薄(相对于柱状电池如市场上的5 号AA 等电池).纽扣电池是从外形上来对电池来分,同等对应的电池分类有柱状电池,方形电池,异形电池。 1简 介 MALAK 纽扣电池一般来说常见的有充电的和不充电的两种 纽扣电池型号图 ,充电的包括3.6V 可充锂离子扣式电池(LIR 系列),3V 可充锂离子扣式电池(ML 或VL 系列);不充电的包括3V锂锰扣式电池(CR 系列)及1.5V 碱性锌锰扣式电池(LR 及SR 系列); 比较常见的纽扣电池有用于玩具和礼品上的AG3、AG10、AG13 电池,电脑主机板上的CMOS 电池,型号为CR2032 用于电子词典里面的CR2025,用于电子表上面的CR2016 或者 SR44,SR626 等; 纽扣电池的型号名称前面的英文字母表示电池的种类,数字表示尺寸,前两位数字表示直径,后两位表示厚度; 常见典型的型号有:6F22(9V),F22(6V),15F20 (22.5V),10A(9V),11A(6V),23A(12V),25A(9V),26A(6V),27A(12),476A(6V),120H7D(8.4V),2X625A(3V)等等。 2应用 纽扣电池因体形较小,故在各种微型电子产品中得到了广泛的应用,直径从4.8mm 至 30mm,厚度从1.0mm至 7.7mm 不等;一般用于各类电子产品的后备电源,如电脑主板,电子表,电子词典,电子秤,记忆卡,遥控器,电动玩具,心脏起搏器,电子助听器,计数器,照相机等; 钮扣电池构造 纽扣电池也分为化学电池和物理电池两大类,其化学电池应用最为普遍。它们由阳极 (正极)、阴极 (负极)及其电解液等组成。如右图所示。它的外表为不锈钢材料,并作为正极,其负极为不锈钢的圆形盖,正极与负极间有密封环绝缘,密封环用尼龙制成,密封环除起绝缘作用外,还能阻止电解液泄漏。纽扣电池的种类很多,多数以所用材料命名,如氧化银电池、锂电池、碱性锰电池等。 从电池的背面可以看到相应的标记: LR---碱性--1.5V SR---氧化银--1.55V CR---锂电--3V ZA---锌空--1.4V 3分类 碱性电池(代号 L),标称电压 1.5 V。 氧化银电池(代号 S),标称电压 1.55 V。 形状尺寸代号 直径(max.) 厚度(max.) 碱性电池编号 氧化银电池编号 其他编号 R41 7.9 3.6 LR41 SR41 392, 384 R43 11.6 4.2 LR43 SR43 386 R44 11.6 5.4 LR44 SR44 A76,G13 R48 7.9 5.4 R54 11.6 3.05 LR54 SR54 G10, 189 R1130 LR113...
