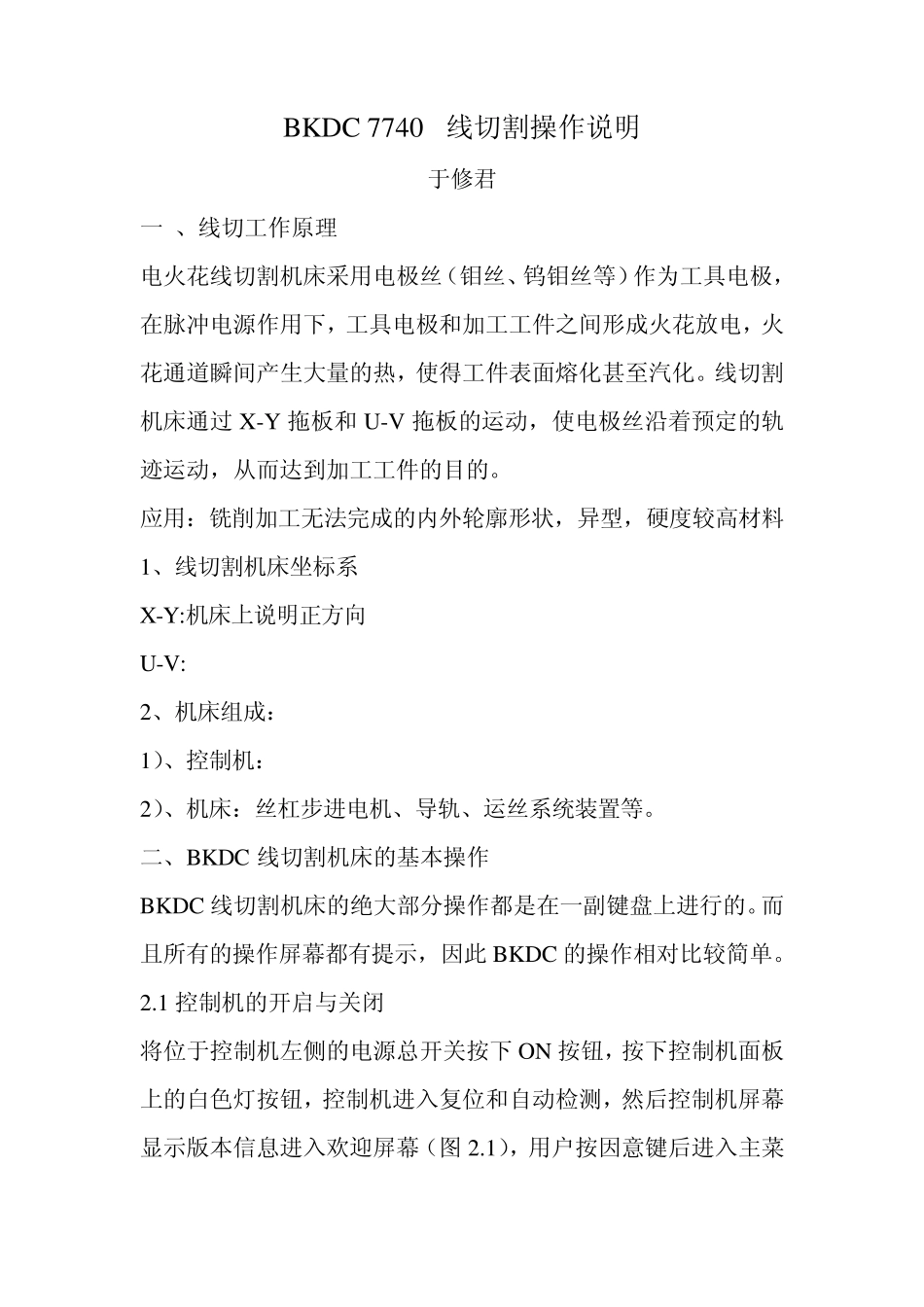

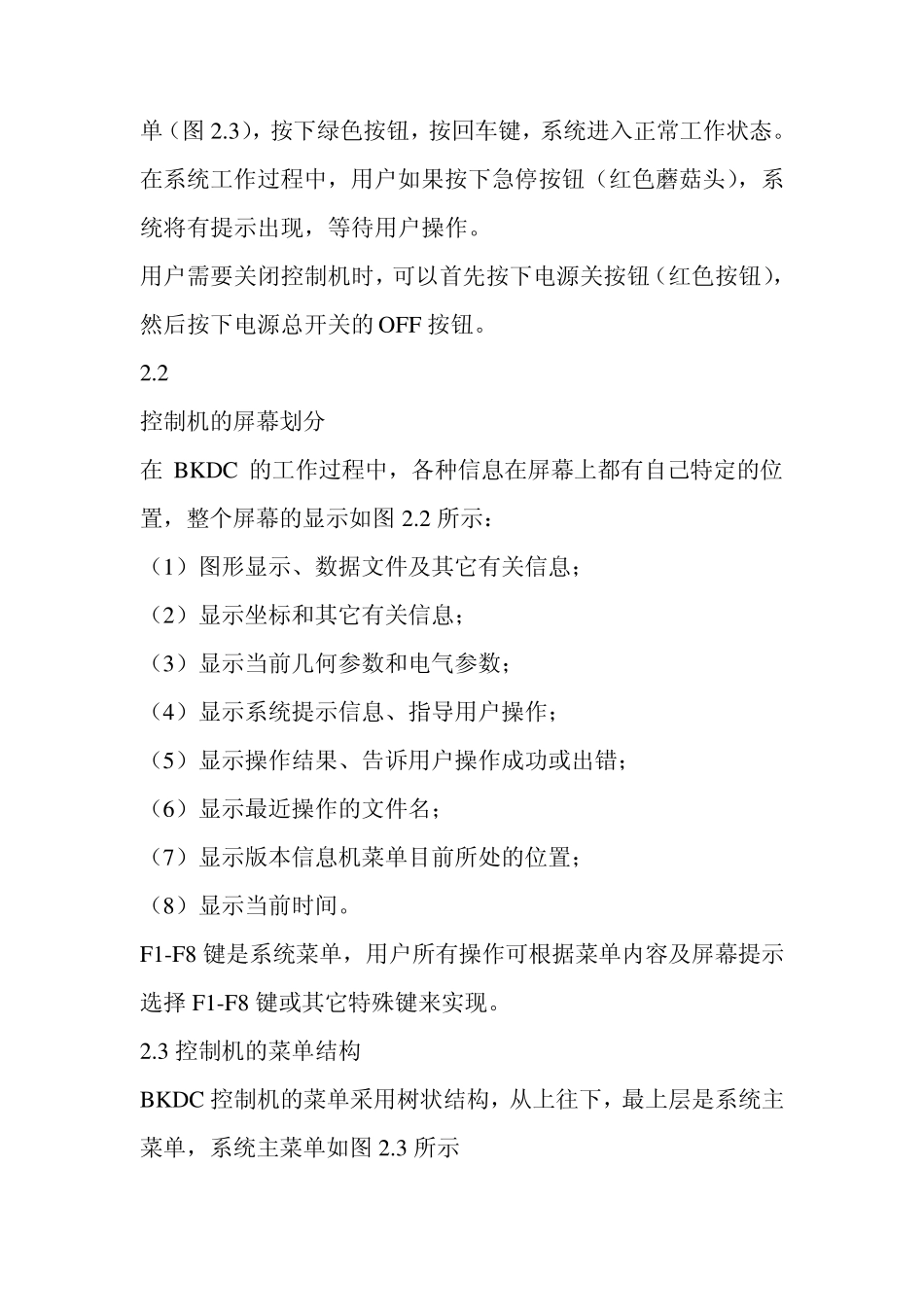

BKDC 7740 线切割操作说明 于修君 一 、线切工作原理 电火花线切割机床采用电极丝（钼丝、钨钼丝等）作为工具电极，在脉冲电源作用下，工具电极和加工工件之间形成火花放电，火花通道瞬间产生大量的热，使得工件表面熔化甚至汽化。线切割机床通过 X-Y 拖板和 U-V 拖板的运动，使电极丝沿着预定的轨迹运动，从而达到加工工件的目的。 应用：铣削加工无法完成的内外轮廓形状，异型，硬度较高材料 1、线切割机床坐标系 X-Y:机床上说明正方向 U-V: 2、机床组成： 1）、控制机： 2）、机床：丝杠步进电机、导轨、运丝系统装置等。 二、BKDC 线切割机床的基本操作 BKDC 线切割机床的绝大部分操作都是在一副键盘上进行的。而且所有的操作屏幕都有提示，因此 BKDC 的操作相对比较简单。 2.1 控制机的开启与关闭 将位于控制机左侧的电源总开关按下 ON 按钮，按下控制机面板上的白色灯按钮，控制机进入复位和自动检测，然后控制机屏幕显示版本信息进入欢迎屏幕（图 2.1），用户按因意键后进入主菜 单（图2.3），按下绿色按钮，按回车键，系统进入正常工作状态。 在系统工作过程中，用户如果按下急停按钮（红色蘑菇头），系统将有提示出现，等待用户操作。 用户需要关闭控制机时，可以首先按下电源关按钮（红色按钮），然后按下电源总开关的O FF 按钮。 2.2 控制机的屏幕划分 在BK DC 的工作过程中，各种信息在屏幕上都有自己特定的位置，整个屏幕的显示如图2.2 所示： （1）图形显示、数据文件及其它有关信息； （2）显示坐标和其它有关信息； （3）显示当前几何参数和电气参数； （4）显示系统提示信息、指导用户操作； （5）显示操作结果、告诉用户操作成功或出错； （6）显示最近操作的文件名； （7）显示版本信息机菜单目前所处的位置； （8）显示当前时间。 F1-F8 键是系统菜单，用户所有操作可根据菜单内容及屏幕提示选择 F1-F8 键或其它特殊键来实现。 2.3 控制机的菜单结构 BK DC 控制机的菜单采用树状结构，从上往下，最上层是系统主菜单，系统主菜单如图2.3 所示 在主菜单下按F1-F8 键就可以进入相应的菜单，如图F1 则进入File 菜单。下面分别讲述各项菜单的内容及应用。 2.3.1 文件菜单（图2.4） “装入”----从数据盘读入数据文件到工作盘。数据盘可以是 A盘、U 盘、也可以是 LAN（网络盘，其设置在设置菜单的网络项完成），工作盘是系统进入时所处的盘。 “存盘”----把...
