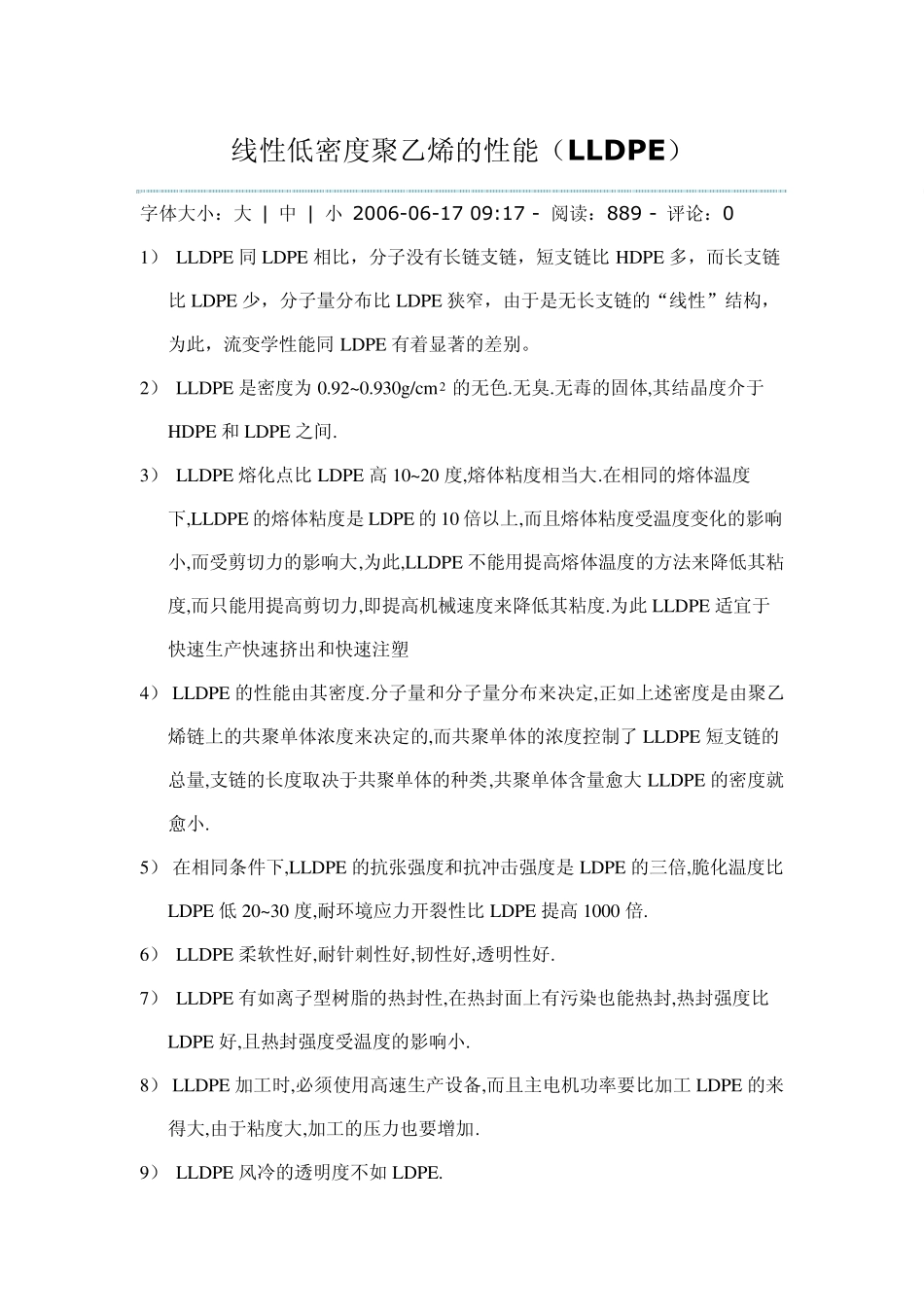

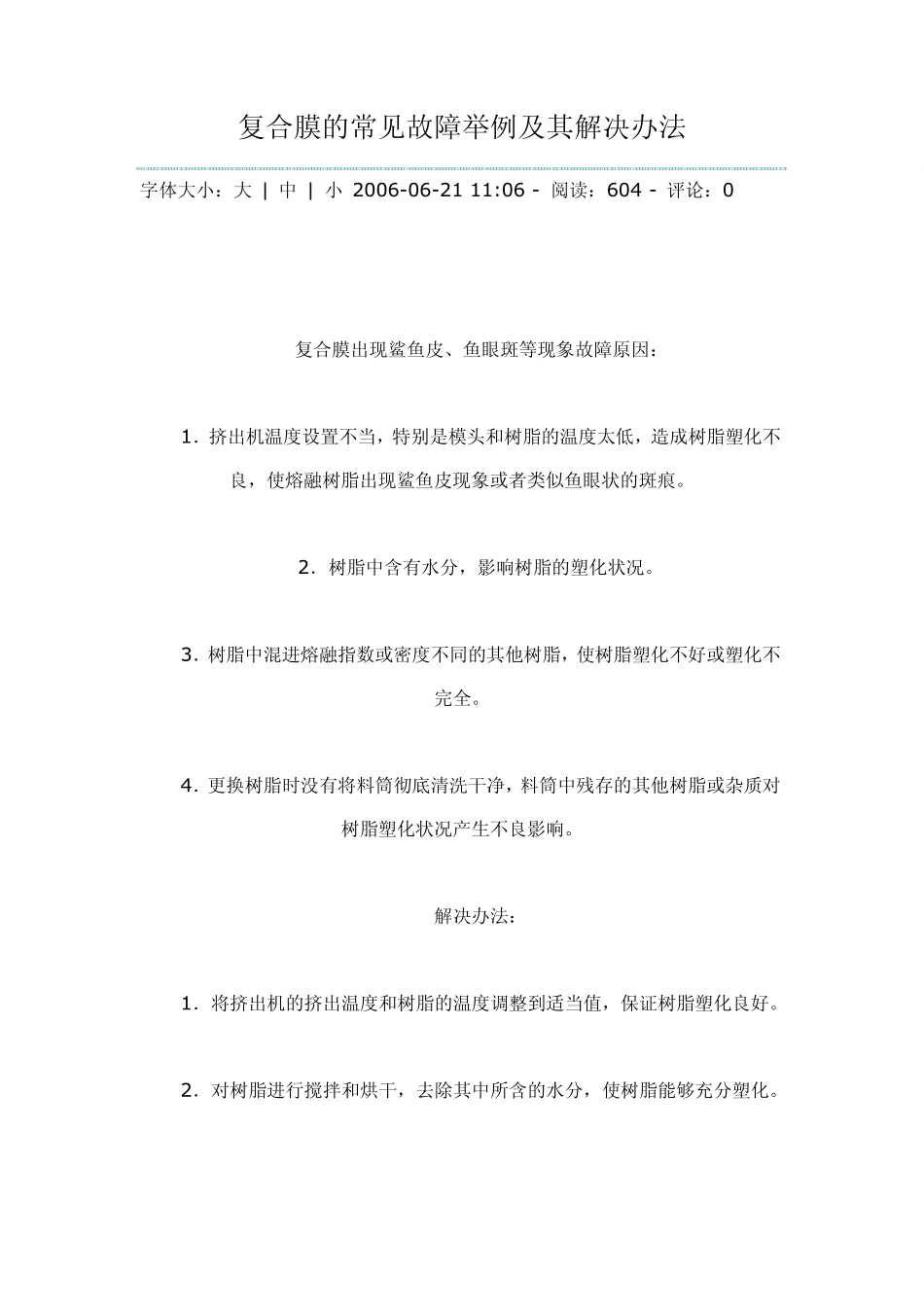

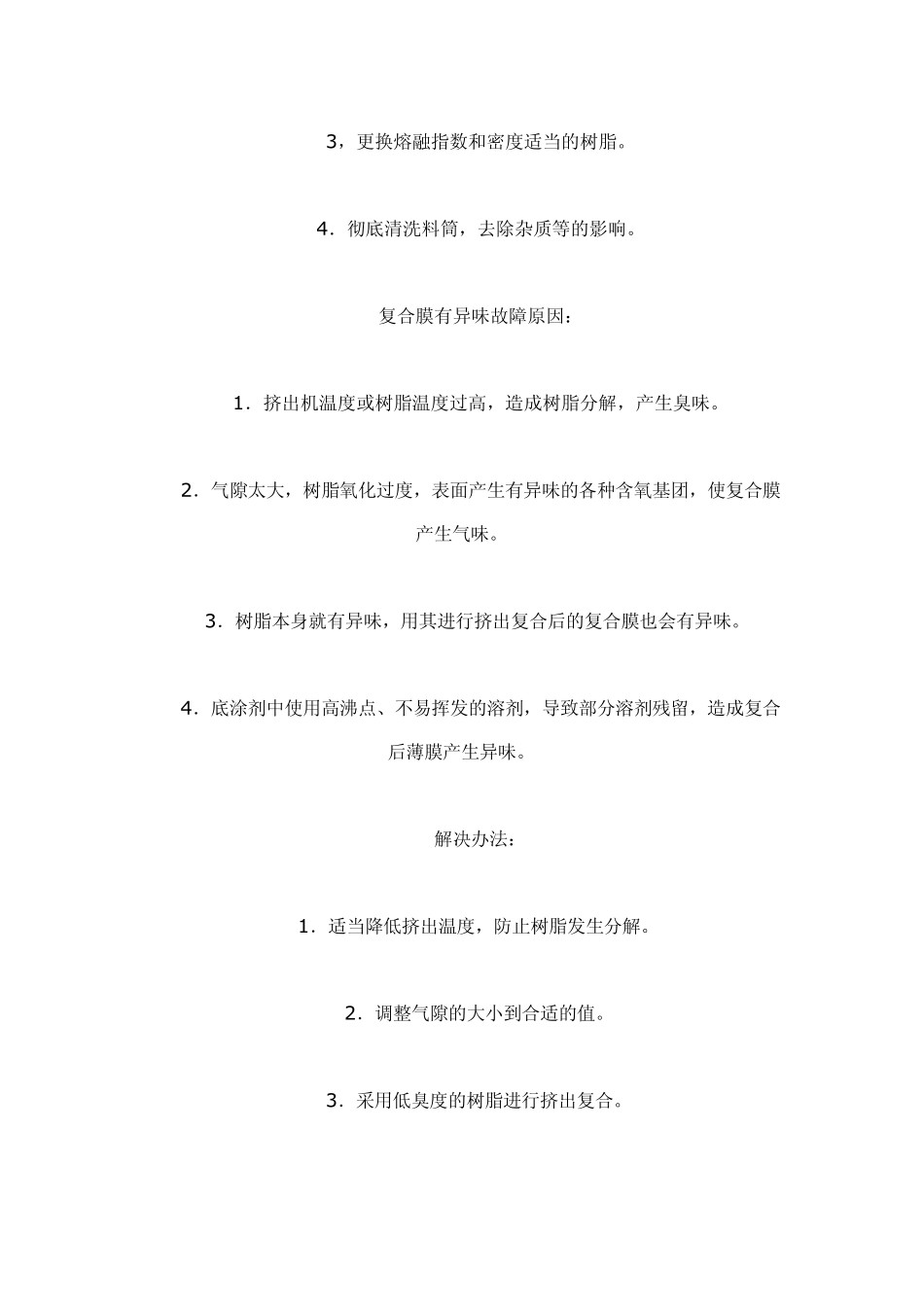

线性低密度聚乙烯的性能（LLDPE） 字体大小：大 | 中 | 小 2006-06-17 09:17 - 阅读：889 - 评论：0 1） LLDPE 同LDPE 相比，分子没有长链支链，短支链比HDPE 多，而长支链比LDPE 少，分子量分布比LDPE 狭窄，由于是无长支链的“线性”结构，为此，流变学性能同LDPE 有着显著的差别。 2） LLDPE 是密度为 0.92~0.930g/cm2 的无色.无臭.无毒的固体,其结晶度介于HDPE 和 LDPE 之间. 3） LLDPE 熔化点比LDPE 高 10~20 度,熔体粘度相当大.在相同的熔体温度下,LLDPE 的熔体粘度是LDPE 的10 倍以上,而且熔体粘度受温度变化的影响小,而受剪切力的影响大,为此,LLDPE 不能用提高熔体温度的方法来降低其粘度,而只能用提高剪切力,即提高机械速度来降低其粘度.为此 LLDPE 适宜于快速生产快速挤出和快速注塑 4） LLDPE 的性能由其密度.分子量和分子量分布来决定,正如上述密度是由聚乙烯链上的共聚单体浓度来决定的,而共聚单体的浓度控制了 LLDPE 短支链的总量,支链的长度取决于共聚单体的种类,共聚单体含量愈大LLDPE 的密度就愈小. 5） 在相同条件下,LLDPE 的抗张强度和抗冲击强度是LDPE 的三倍,脆化温度比LDPE 低20~30 度,耐环境应力开裂性比LDPE 提高 1000 倍. 6） LLDPE 柔软性好,耐针刺性好,韧性好,透明性好. 7） LLDPE 有如离子型树脂的热封性,在热封面上有污染也能热封,热封强度比LDPE 好,且热封强度受温度的影响小. 8） LLDPE 加工时,必须使用高速生产设备,而且主电机功率要比加工 LDPE 的来得大,由于粘度大,加工的压力也要增加. 9） LLDPE 风冷的透明度不如 LDPE. 复合膜的常见故障举例及其解决办法 字体大小：大 | 中 | 小 2006-06-21 11:06 - 阅读：604 - 评论：0 复合膜出现鲨鱼皮、鱼眼斑等现象故障原因： 1．挤出机温度设置不当，特别是模头和树脂的温度太低，造成树脂塑化不良，使熔融树脂出现鲨鱼皮现象或者类似鱼眼状的斑痕。 2．树脂中含有水分，影响树脂的塑化状况。 3．树脂中混进熔融指数或密度不同的其他树脂，使树脂塑化不好或塑化不完全。 4．更换树脂时没有将料筒彻底清洗干净，料筒中残存的其他树脂或杂质对树脂塑化状况产生不良影响。 解决办法： 1．将挤出机的挤出温度和树脂的温度调整到适当值，保证树脂塑化良好。 2．对树脂进行搅拌和烘干，去除其中所含的水分，使树脂能够充分塑化。 3，更换熔融指数和密度适当的树脂。 4．彻底清...
