线损计算方法VIP免费

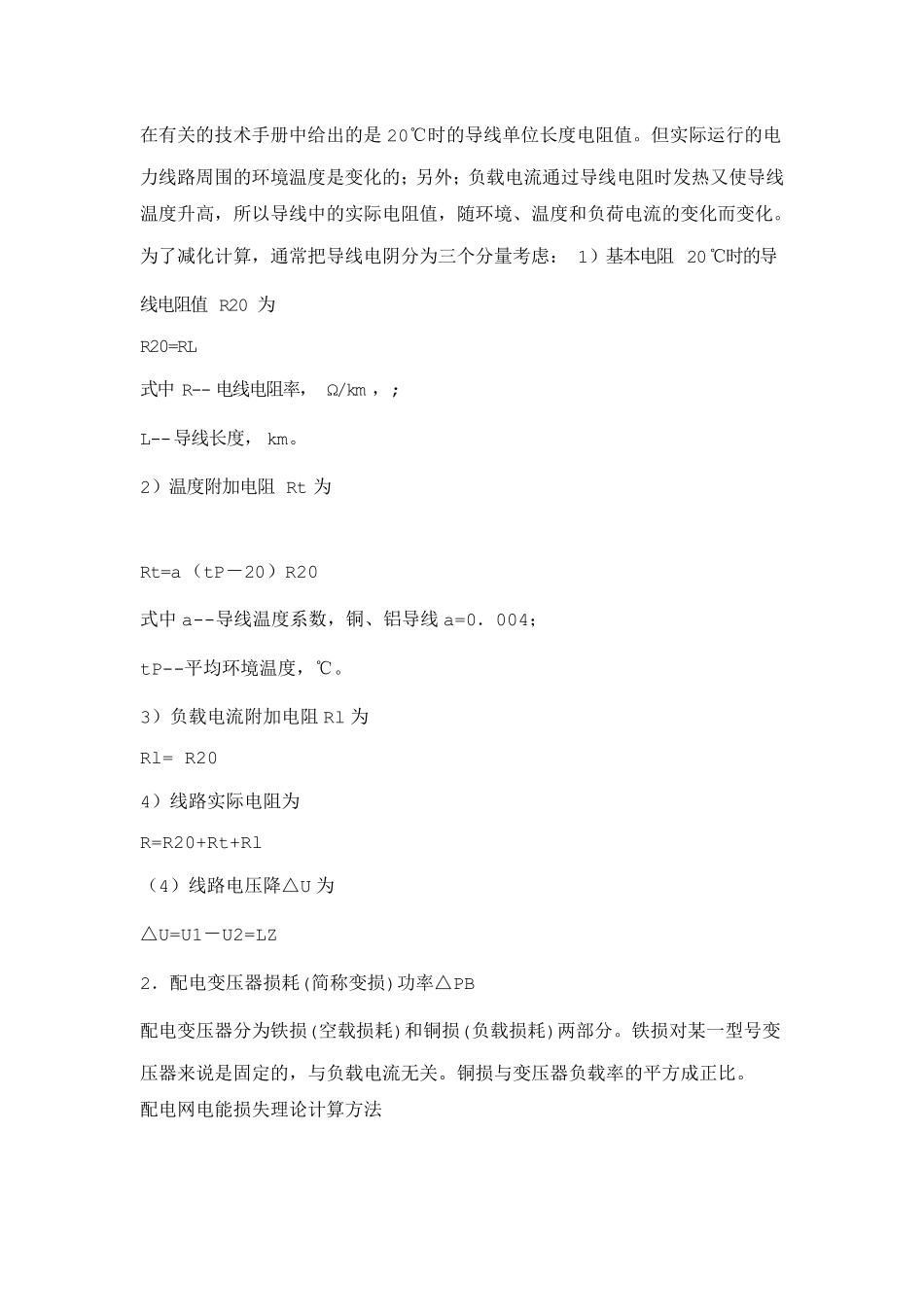

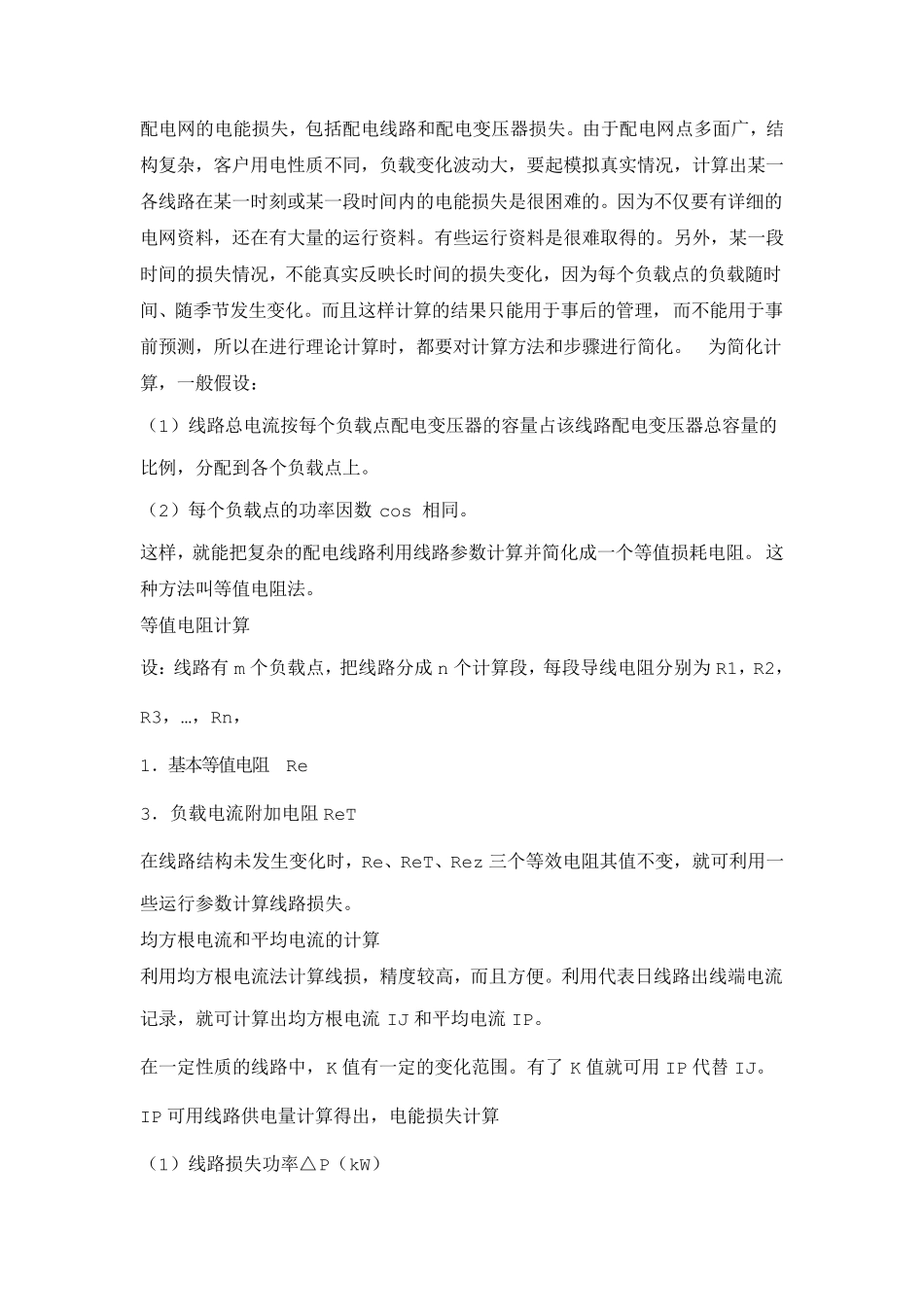

线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。 线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。线损理论计算的方法很多，各有特点，精度也不同。这里介绍计算比较简单、精度比较高的方法。 理论线损计算的概念 1．输电线路损耗 当负荷电流通过线路时，在线路电阻上会产生功率损耗。 (1)单一线路有功功率损失计算公式为 △P＝I2R 式中△P--损失功率，W； I--负荷电流，A； R--导线电阻，Ω (2)三相电力线路 线路有功损失为 △P＝△PA 十△PB 十△PC＝3I2R (3)温度对导线电阻的影响： 导线电阻 R 不是恒定的，在电源频率一定的情况下，其阻值 随导线温度的变化而变化。 铜铝导线电阻温度系数为a＝0.004。 在有关的技术手册中给出的是20℃时的导线单位长度电阻值。但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。为了减化计算，通常把导线电阴分为三个分量考虑： 1）基本电阻 20℃时的导线电阻值 R20 为 R20=RL 式中R-- 电线电阻率， Ω/km ，; L--导线长度， km。 2）温度附加电阻 Rt 为 Rt=a（tP－20）R20 式中a--导线温度系数，铜、铝导线 a=0．004； tP--平均环境温度，℃。 3）负载电流附加电阻 Rl 为 Rl= R20 4）线路实际电阻为 R=R20+Rt+Rl （4）线路电压降△U 为 △U=U1－U2=LZ 2．配电变压器损耗(简称变损)功率△PB 配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。铁损对某一型号变压器来说是固定的，与负载电流无关。铜损与变压器负载率的平方成正比。 配电网电能损失理论计算方法 配电网的电能损失，包括配电线路和配电变压器损失。由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。因为不仅要有详细的电网资料，还在有大量的运行资料。有些运行资料是很难取得的。另外，某一段时间的损失情况，不...
