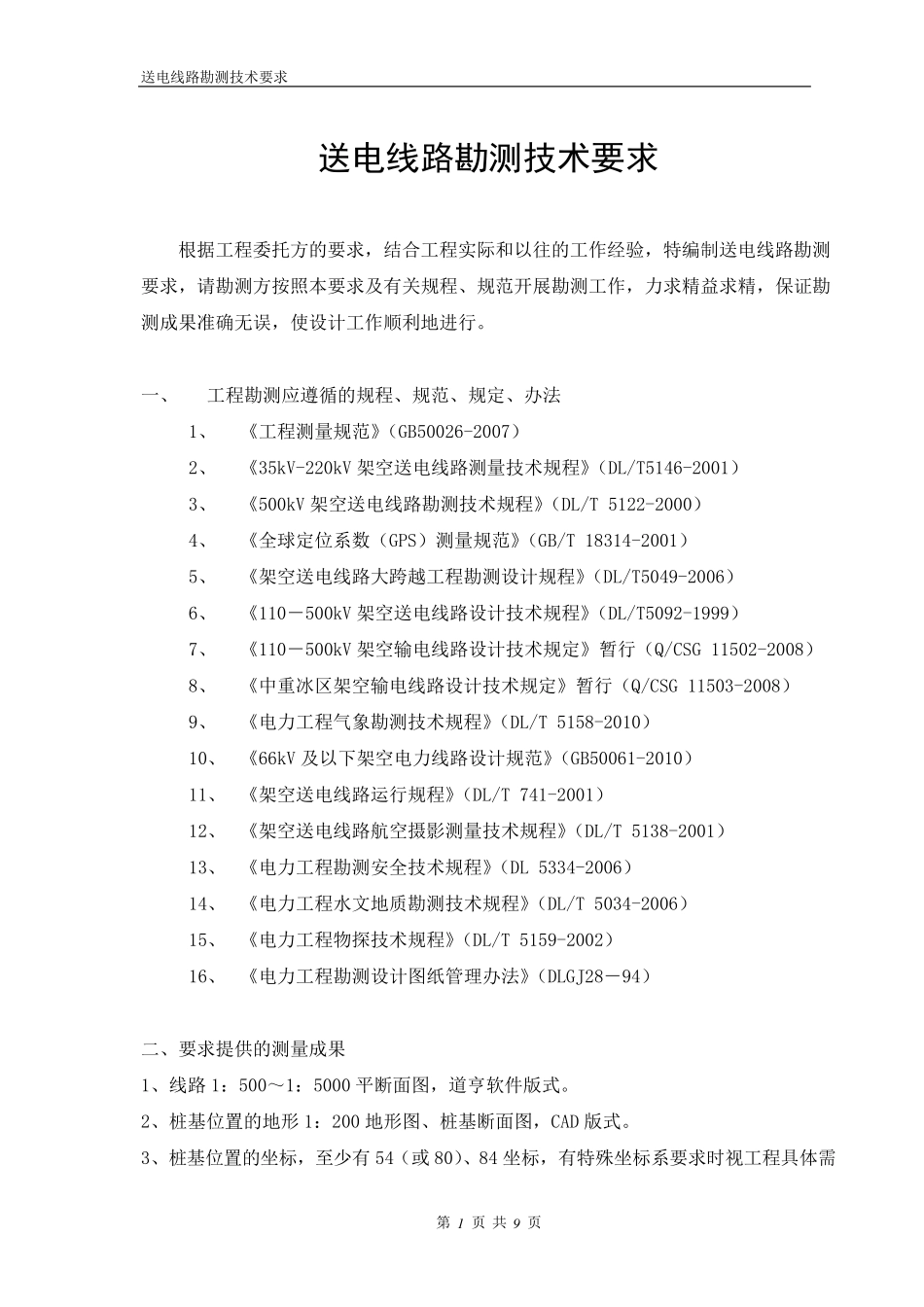

线路勘测技术要求_第1页
1/9

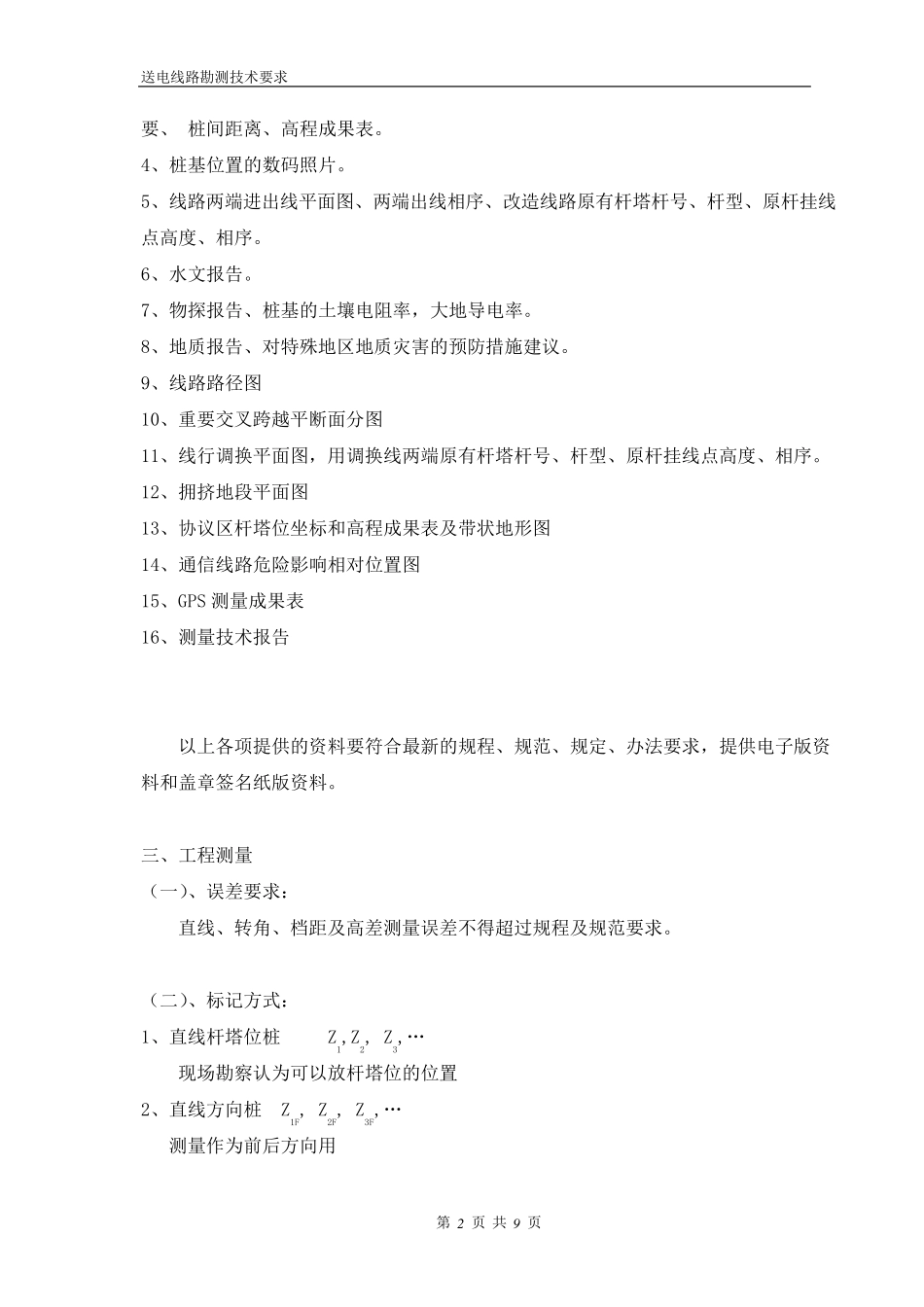

线路勘测技术要求_第2页
2/9

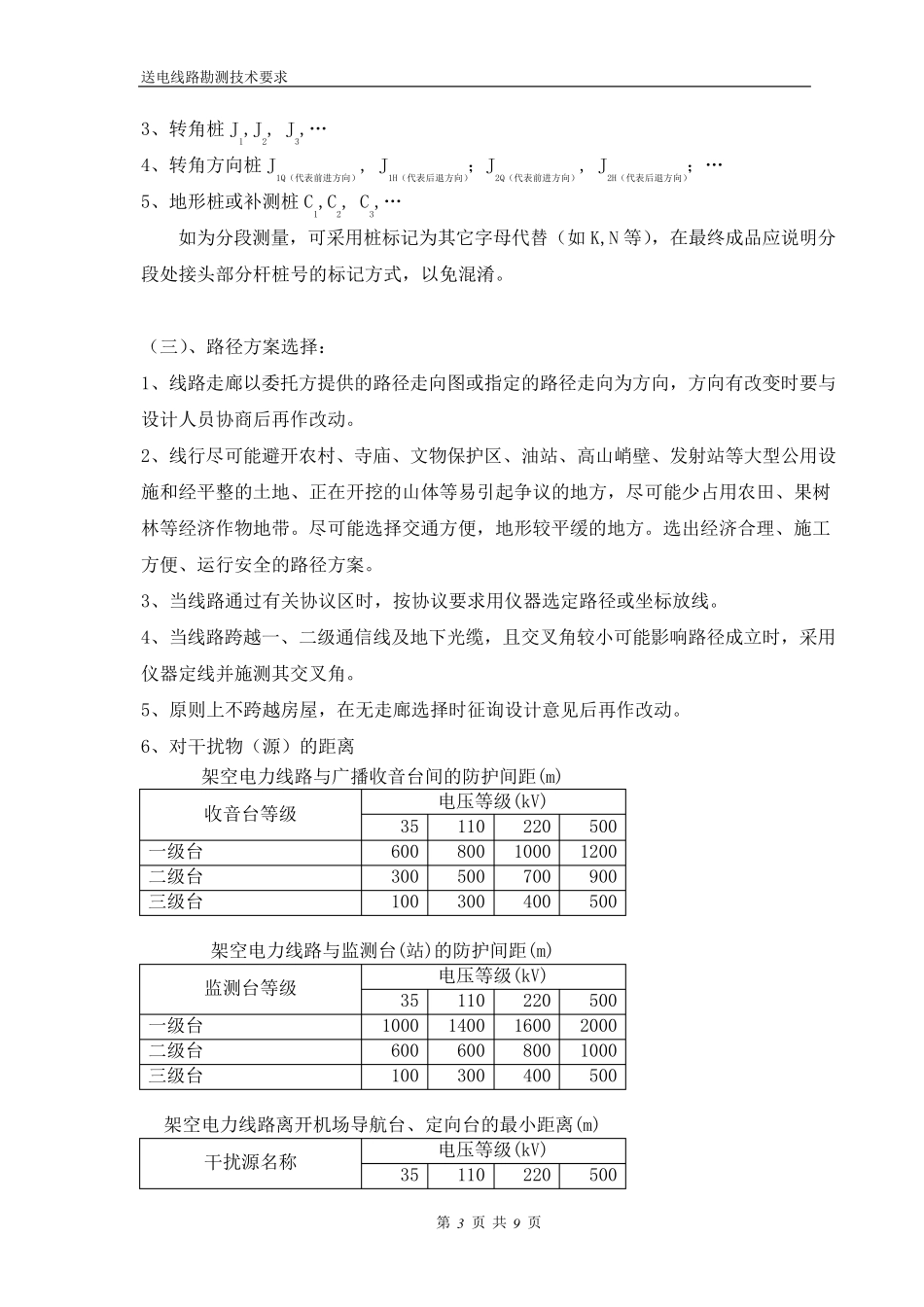

线路勘测技术要求_第3页
3/9
送电线路勘测技术要求 第 1 页 共 9 页 送电线路勘测技术要求 根据工程委托方的要求,结合工程实际和以往的工作经验,特编制送电线路勘测要求,请勘测方按照本要求及有关规程、规范开展勘测工作,力求精益求精,保证勘测成果准确无误,使设计工作顺利地进行。 一、 工程勘测应遵循的规程、规范、规定、办法 1、 《工程测量规范》(GB50026-2007) 2、 《35kV-220kV 架空送电线路测量技术规程》(DL/T5146-2001) 3、 《500kV 架空送电线路勘测技术规程》(DL/T 5122-2000) 4、 《全球定位系数(GPS)测量规范》(GB/T 18314-2001) 5、 《架空送电线路大跨越工程勘测设计规程》(DL/T5049-2006) 6、 《110-500kV 架空送电线路设计技术规程》(DL/T5092-1999) 7、 《110-500kV 架空输电线路设计技术规定》暂行(Q/CSG 11502-2008) 8、 《中重冰区架空输电线路设计技术规定》暂行(Q/CSG 11503-2008) 9、 《电力工程气象勘测技术规程》(DL/T 5158-2010) 10、 《66kV 及以下架空电力线路设计规范》(GB50061-2010) 11、 《架空送电线路运行规程》(DL/T 741-2001) 12、 《架空送电线路航空摄影测量技术规程》(DL/T 5138-2001) 13、 《电力工程勘测安全技术规程》(DL 5334-2006) 14、 《电力工程水文地质勘测技术规程》(DL/T 5034-2006) 15、 《电力工程物探技术规程》(DL/T 5159-2002) 16、 《电力工程勘测设计图纸管理办法》(DLGJ28-94) 二、要求提供的测量成果 1、线路1:500~1:5000 平断面图,道亨软件版式。 2、桩基位置的地形 1:200 地形图、桩基断面图,CAD 版式。 3、桩基位置的坐标,至少有54(或 80)、84 坐标,有特殊坐标系要求时视工程具体需送 电 线 路 勘 测 技 术 要 求 第 2 页 共 9 页 要 、 桩 间 距 离 、 高 程 成 果 表 。 4、 桩 基 位 置 的 数 码 照 片 。 5、 线 路 两 端 进 出 线 平 面 图 、 两 端 出 线 相 序 、 改 造 线 路 原 有 杆 塔 杆 号 、 杆 型 、 原 杆 挂 线点 高 度 、 相 序 。 6、 水 文 报 告 。 7、 物 探 报 告 、 桩 基 的 土 壤 电 阻 率 , 大 地 导 电 率 。 8、 地 质 报 告 、 对 特 殊 地 区 地 质 灾 害 的 预 防 措 施 建 议 。 9、 线 路 路 径...
