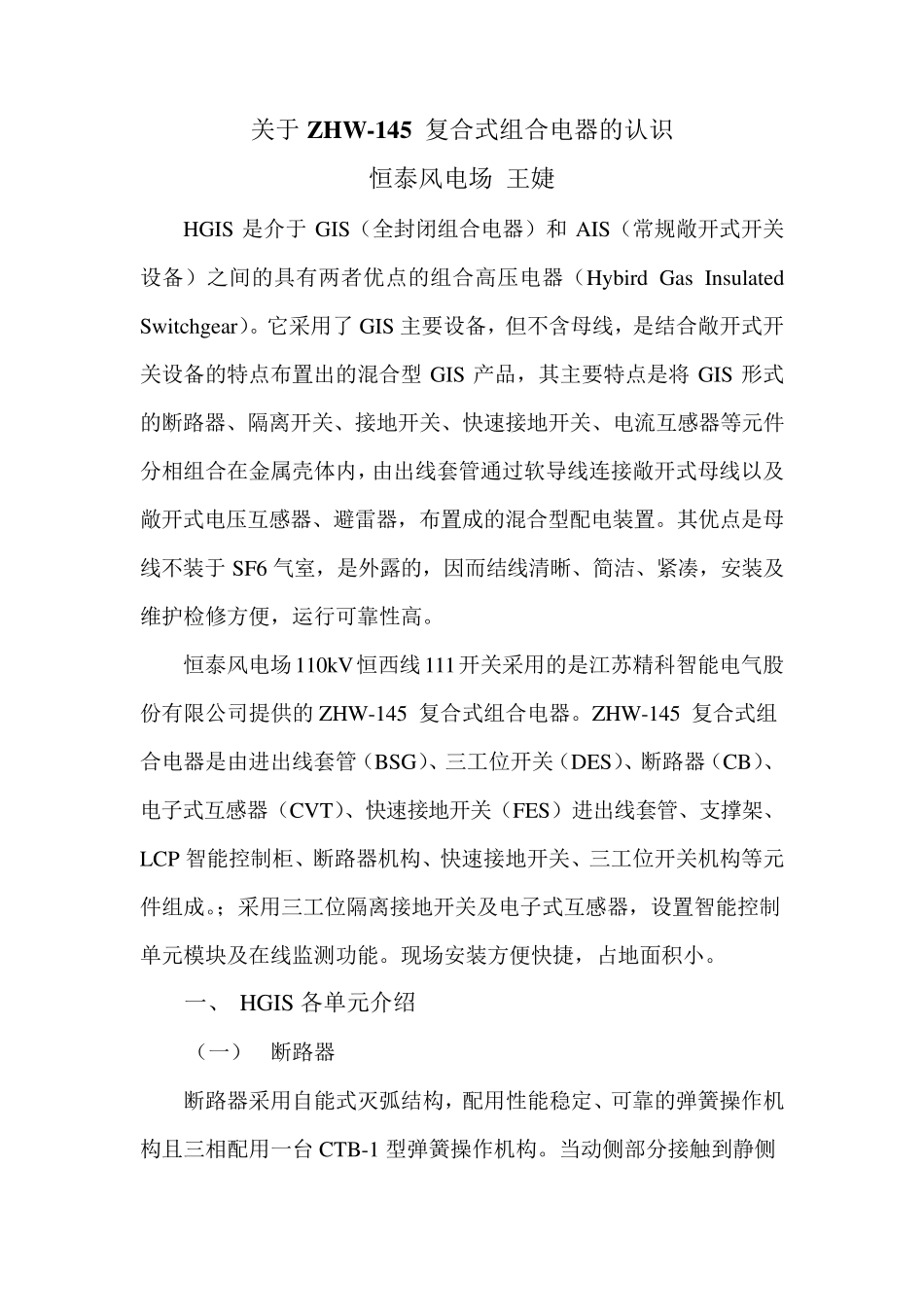

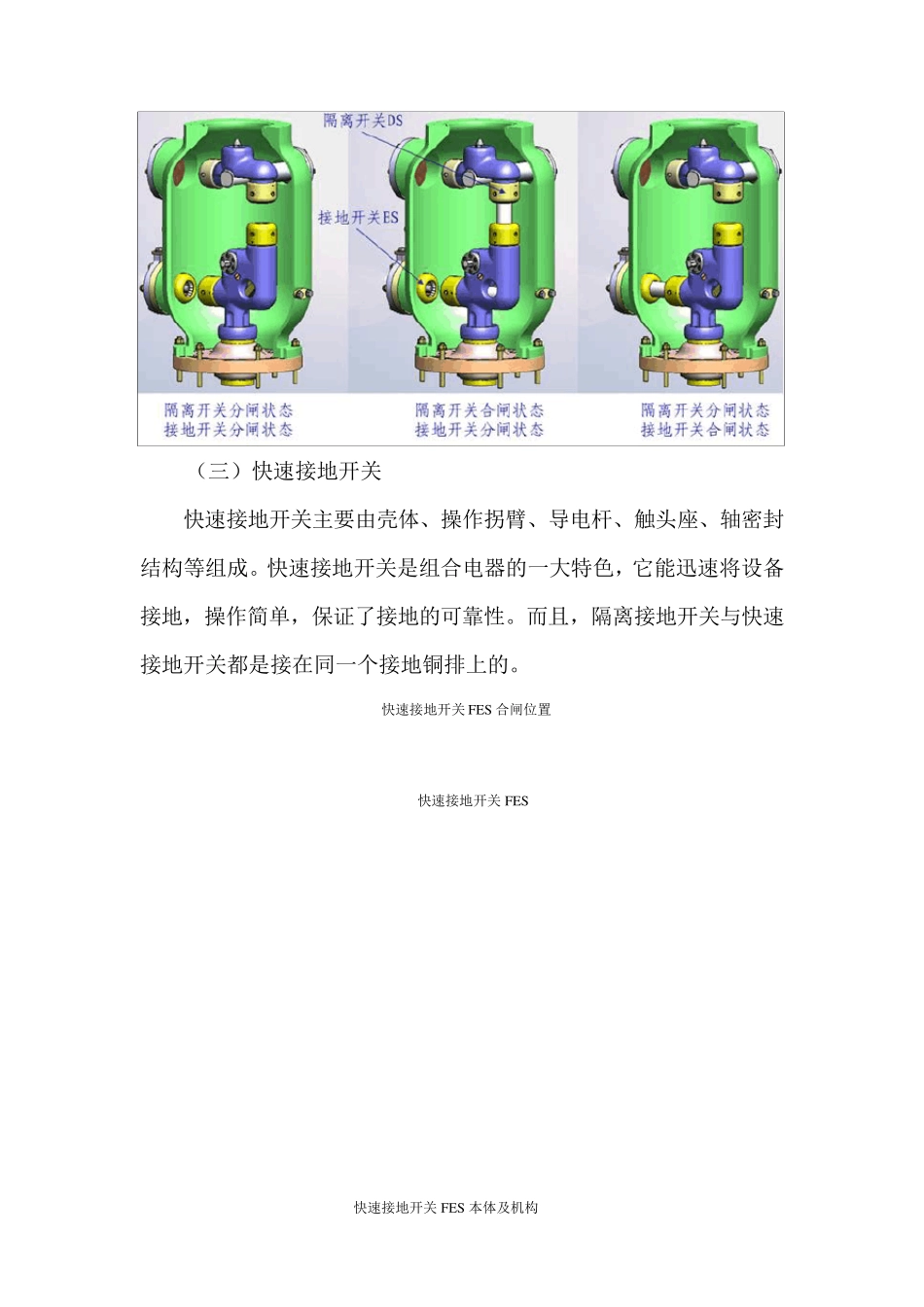

关于ZHW-145 复合式组合电器的认识 恒泰风电场 王婕 HGIS 是介于GIS（全封闭组合电器）和AIS（常规敞开式开关设备）之间的具有两者优点的组合高压电器（Hybird Gas Insulated Switchgear）。它采用了GIS 主要设备，但不含母线，是结合敞开式开关设备的特点布置出的混合型GIS 产品，其主要特点是将GIS 形式的断路器、隔离开关、接地开关、快速接地开关、电流互感器等元件分相组合在金属壳体内，由出线套管通过软导线连接敞开式母线以及敞开式电压互感器、避雷器，布置成的混合型配电装置。其优点是母线不装于SF6 气室，是外露的，因而结线清晰、简洁、紧凑，安装及维护检修方便，运行可靠性高。 恒泰风电场110kV恒西线111开关采用的是江苏精科智能电气股份有限公司提供的ZHW-145 复合式组合电器。ZHW-145 复合式组合电器是由进出线套管（BSG）、三工位开关（DES）、断路器（CB）、电子式互感器（CVT）、快速接地开关（FES）进出线套管、支撑架、LCP 智能控制柜、断路器机构、快速接地开关、三工位开关机构等元件组成。；采用三工位隔离接地开关及电子式互感器，设置智能控制单元模块及在线监测 功 能。现 场安装方便快捷 ，占 地面 积 小 。 一 、 HGIS 各 单元介绍 （一 ） 断路器 断路器采用自 能式灭 弧 结构，配用性能稳 定 、可靠的弹 簧 操 作 机构且 三相配用一 台 CTB-1 型弹 簧 操 作 机构。当 动 侧 部 分接触 到 静 侧部分时，SF6 气体会由静侧部分迅速释放这也是该断路器的一大特点，当气体超过一定量时会由防爆膜处溢出。 （二）三工位隔离接地开关（DES） 采用自力型触指连接结构，触头在隔离位置和接地位置运动，此结构实现隔离和接地机械联锁，只有当隔离开关（DS）触指向下动作与操作拐臂接合后，操作拐臂下端触指才会动作，而不是同时进行动作，这样有效的杜绝了误操作（具体动作如图所示）。 静侧部分 壳体 动侧部分防爆膜装配 吸附剂装配 三相机械联动 静侧部分 动侧部分 转动轴部分 接地部分 （三）快速接地开关 快速接地开关主要由壳体、操作拐臂、导电杆、触头座、轴密封结构等组成。快速接地开关是组合电器的一大特色，它能迅速将设备接地，操作简单，保证了接地的可靠性。而且，隔离接地开关与快速接地开关都是接在同一个接地铜排上的。 快速接地开关FES 快速接地开关FES 本体及机构 快速接地开关FES 合闸位置 快接地开关弹簧机构装在本体...
