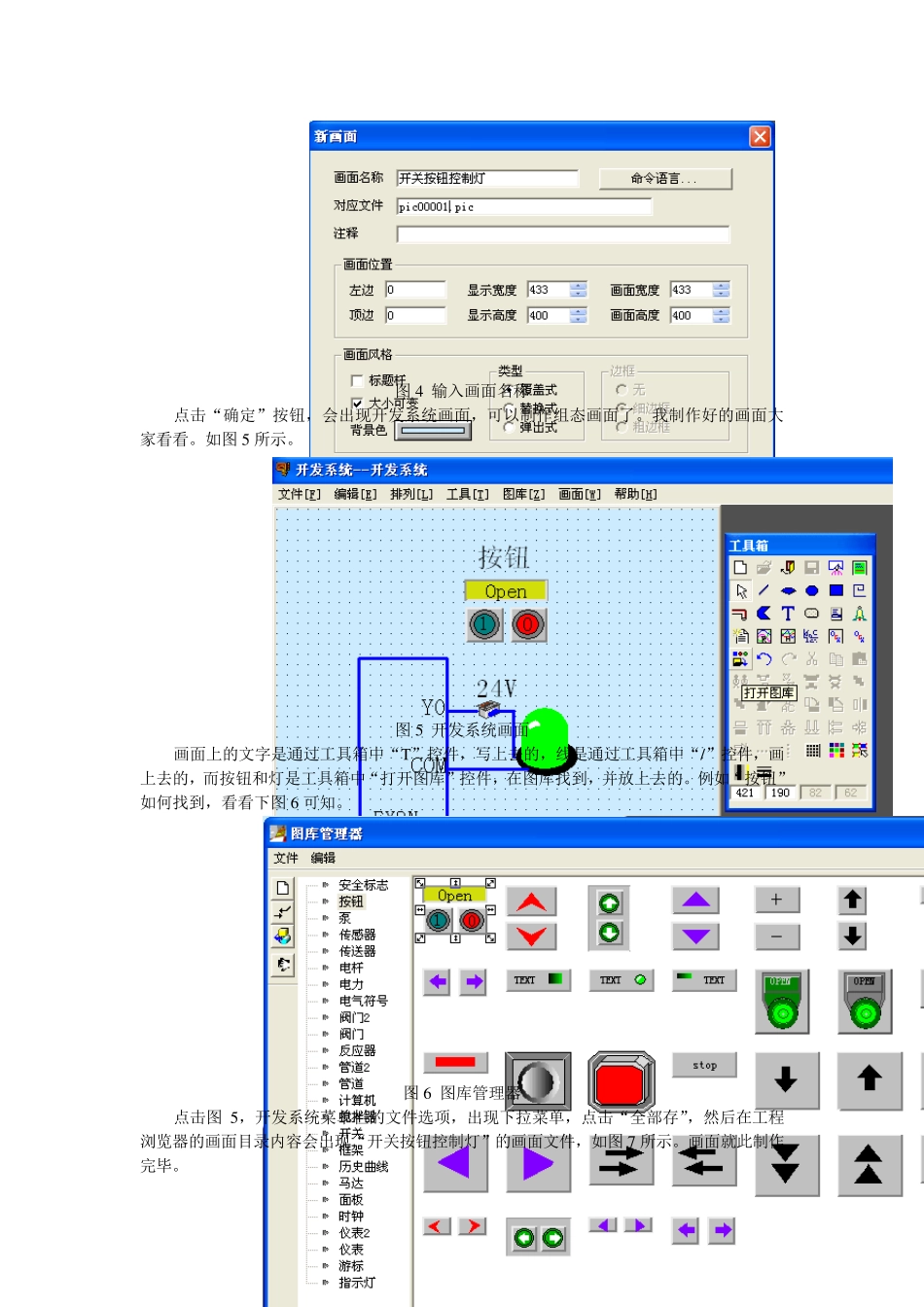

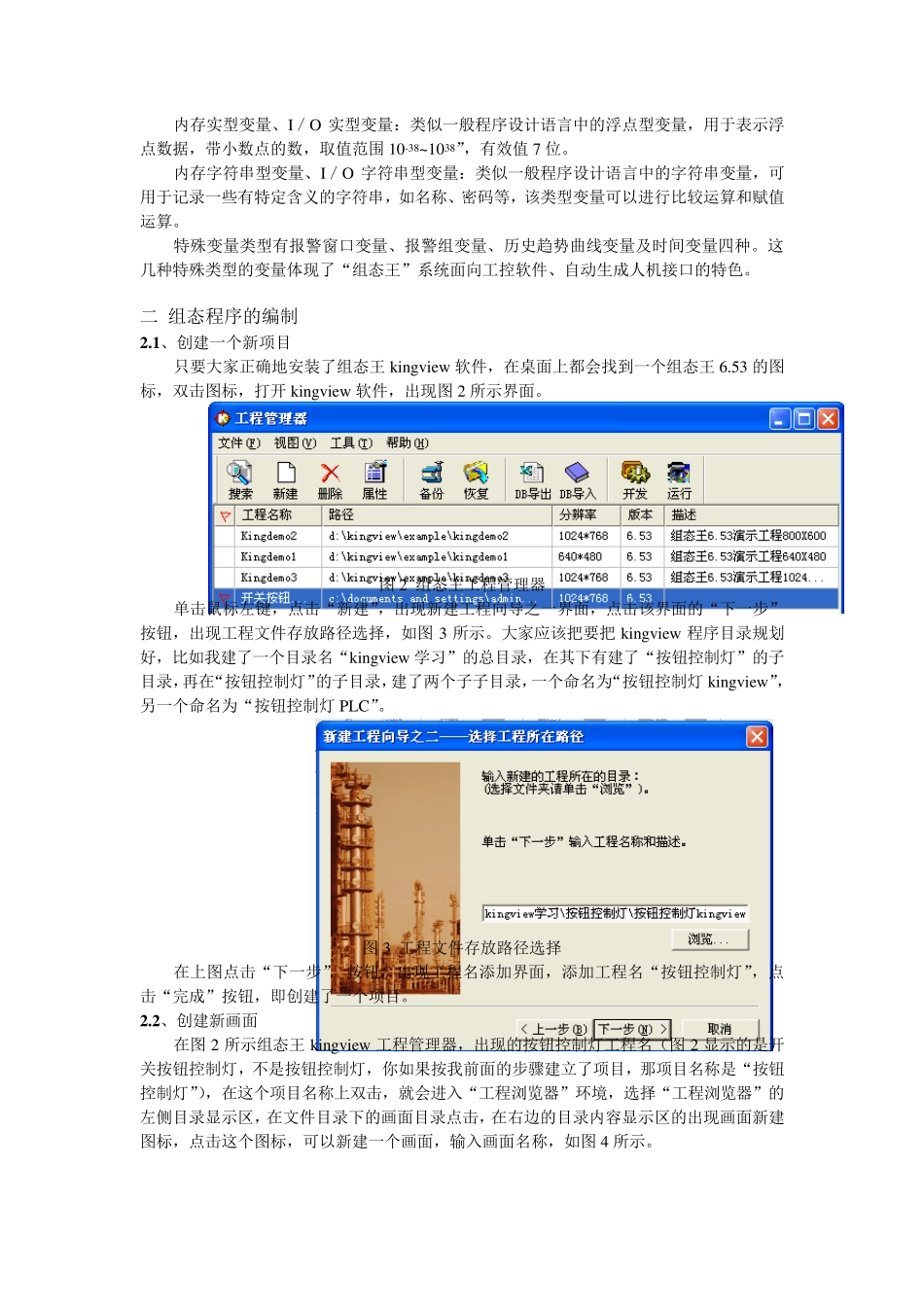

迈入工控机组态软件kingview 的第一步 ——以按钮控制灯实验为例 一 实验说明 1.1、任务介绍 这个实验任务是在组态王 kingview 组态软件画面上，放上一个“按钮”和一个“灯”，“按钮”控制三菱 PLC 程序中的常开触点 M1，M1 又决定着 PLC 的输出继电器 Y0 的输出，画面上的“灯”监视着 Y0 是否输出，于是如图 1 所示按钮按下“1”，则 PLCY0 的LED 亮，同时画面上的监视灯亮变绿，按钮按下“0”，则 PLCY0 的LED 灭，同时画面上的监视灯灭变白（这是我设置的颜色，没设置成黑，黑了不好看）。 图 1 kingview 监控画面 1.2、组态软件的变量和 PLC 地址分配 组态软件的变量，这个实验我用了三个： 1）变量名，按钮，变量类型，内存离散， 2）变量名，灯，变量类型，I/O 离散，对应 PLC 的Y0， 3）变量名，PLC 程序中控制 Y0 输出的触点 M1（这么长的一段话也是变量名），变量类型，I/O 离散，对应 PLC 的M1。 用到的PLC 位编程单元，有两个，1 是 M1，2 是 Y0。 到底内存离散和 I/O 离散是啥意思，耐心看看下面一段内容就知道了，看能不能找出“内存”和“I/O”的区别，“离散”与“整数”，“实数”，“字符串”的区别。 组态王 kingview 组态软件的变量可以分为基本类型和特殊类型两大类。基本类型的变量又分为“内存变量”和“I／O 变量”两类。 “I／O 变量”指的是需要“组态王”和 PLC 交换数据的变量。这种数据交换是双向的、动态的，就是说：在“组态王”系统运行过程中，每当 I／O 变量的值改变时，该值就会自动写入PLC；每当 PLC 的值改变时，“组态王”系统中的变量值也会自动更新。所以，从下位机PLC 采集来的数据、发送给下位机PLC 的指令，如“灯”变量监视 Y0 的输出与否、“ PLC 程序中控制 Y0 输出的触点 M1”变量控制 PLC 的M1 触点的开合都需要设置成“I／O 变量”。 那些不需要和 PLC 交换数据，只在“组态王”内需要的变量，如计算过程的中间变量可以设置成“内存变量”。 基本类型的变量也可以按照数据类型分为离散型、长整数型、浮点型和字符串型。 内存离散变量、I／0 离散变量：类似一般程序设计语言中的布尔变量，只有 0、1 两种取值，用于表示一些开关量。 内存整数变量、I／O 整数变量：类似一般程序设计语言中的有符号长整数型变量，用于表示带符号的整型数据，取值范围-2147483648~2147483647。 内存实型变量、I／O...
