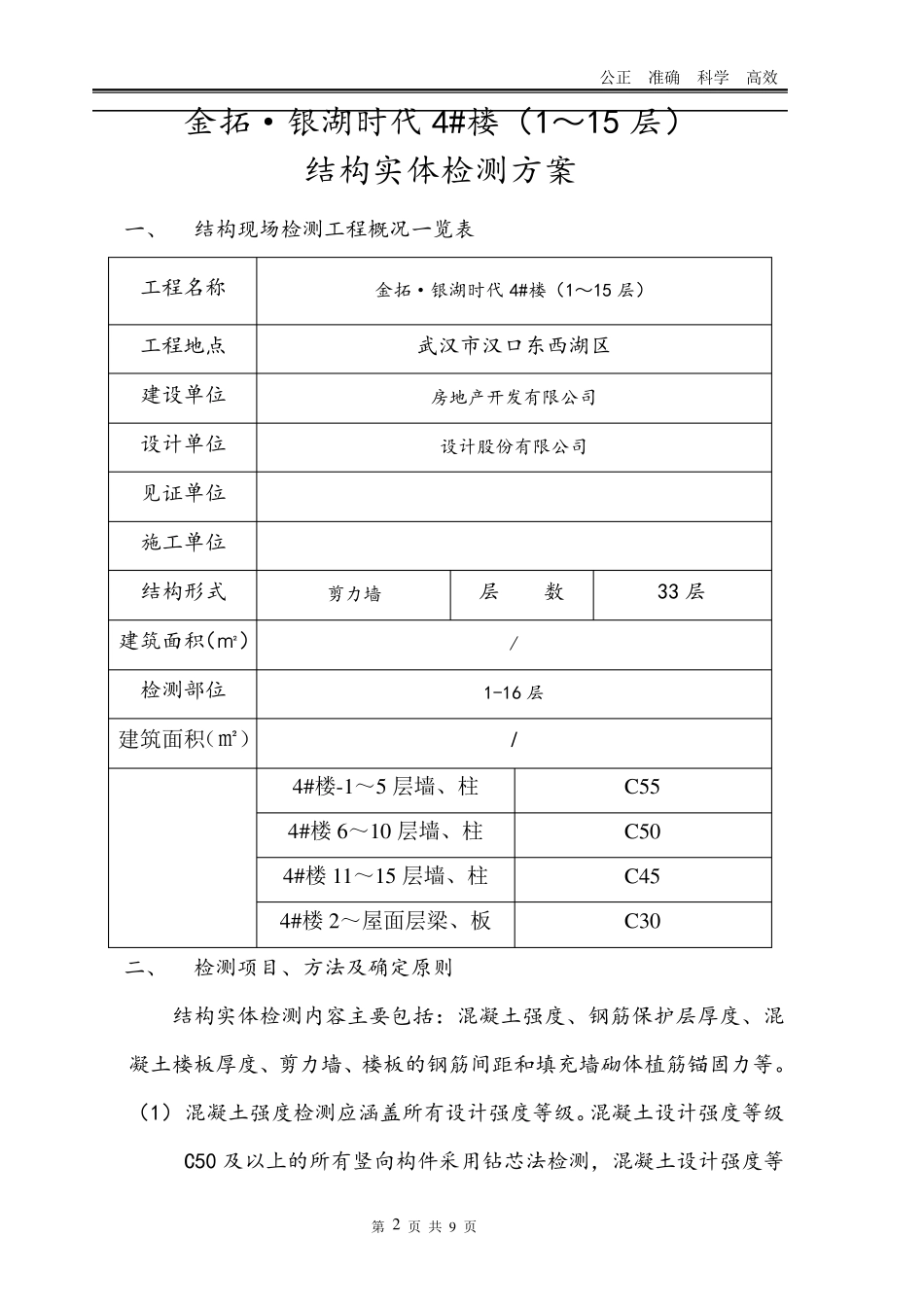

公正 准确 科学 高效 第 1 页 共 9 页 银湖时代 4#楼（1～15 层） 结 构 实 体 检 测 方 案 2019 年 2 月 26 日 公正 准确 科学 高效 第 2 页 共 9 页 金拓·银湖时代 4#楼（1～15 层） 结构实体检测方案 一、 结构现场检测工程概况一览表 二、 检测项目、方法及确定原则 结构实体检测内容主要包括：混凝土强度、钢筋保护层厚度、混凝土楼板厚度、剪力墙、楼板的钢筋间距和填充墙砌体植筋锚固力等。 （1） 混凝土强度检测应涵盖所有设计强度等级。混凝土设计强度等级C50 及以上的所有竖向构件采用钻芯法检测，混凝土设计强度等工程名称 金拓·银湖时代 4#楼（1～15 层） 工程地点 武汉市汉口东西湖区 建设单位 房地产开发有限公司 设计单位 设计股份有限公司 见证单位 施工单位 结构形式 剪力墙 层 数 33 层 建筑面积（㎡） / 检测部位 1-16 层 建筑面积（㎡） / 4#楼-1～5 层墙、柱 C 55 4#楼6～10 层墙、柱 C 50 4#楼11～15 层墙、柱 C 45 4#楼2～屋面层梁、板 C 30 公正 准确 科学 高效 第 3 页 共 9 页 级C45 及以下的所有竖向构件和横向构件采用回弹法检测，地下室、首层和顶层必须检测。回弹法检测时要求测区表面为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。 （2） 钢筋保护层厚度可采用电磁感应法或剔凿法检测，对非悬挑梁板类构件应各抽取构件数量的2％且不少于 5 个构件进行检验；对悬挑梁应抽取构件数量的5％且不少于 10 个构件进行检验，当悬挑梁数量少于 10 个时，应全数检验；对悬挑板应抽取构件数量的10％且不少于 20 个构件进行检验，当悬挑板数量少于 20个时，应全数检验；对选定的梁构件应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件应抽取不少于 6 根纵向受力钢筋的保护层厚度进行检验。对每根钢筋应选择有代表性的不同部位量测3 点取平均值。 （3） 混凝土楼板厚度可采用电磁感应法或钻芯法检测，检测楼板应按有代表性的自然间抽取 1％且不应少于 3 间，每块板检测三个点，悬挑板取距离支座 0.1m 处，沿宽度方向取包括中心位置在内的随机 3 点取平均值；其他楼板，在同一对角线上量测中间及距离两端各 0.1m 处，取 3 点平均值。 （4） 钢筋间距检测采用电磁感应法，楼板 X 向、Y 向钢筋间距及剪力墙水平分布钢筋和竖向分布钢筋间距...
