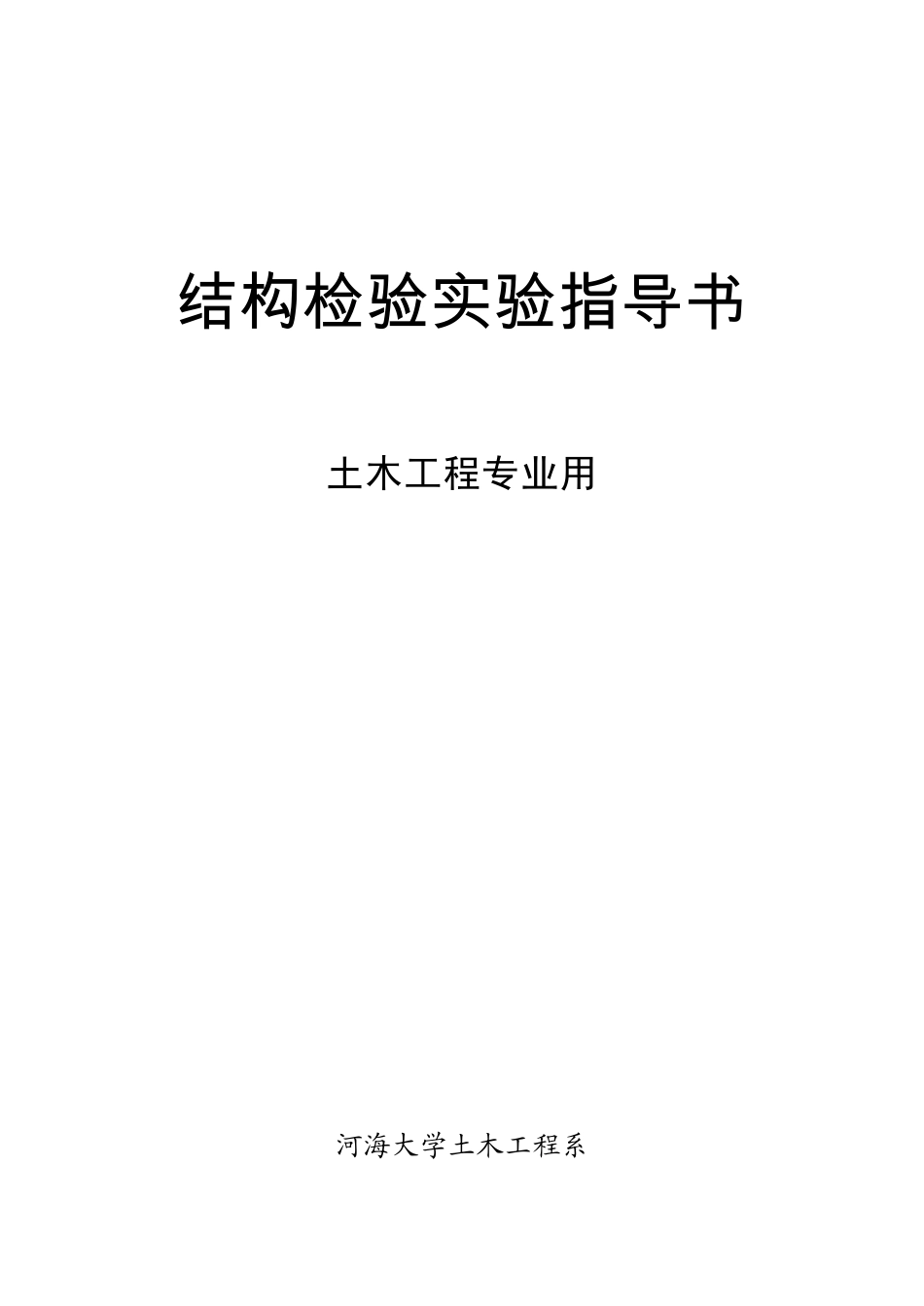

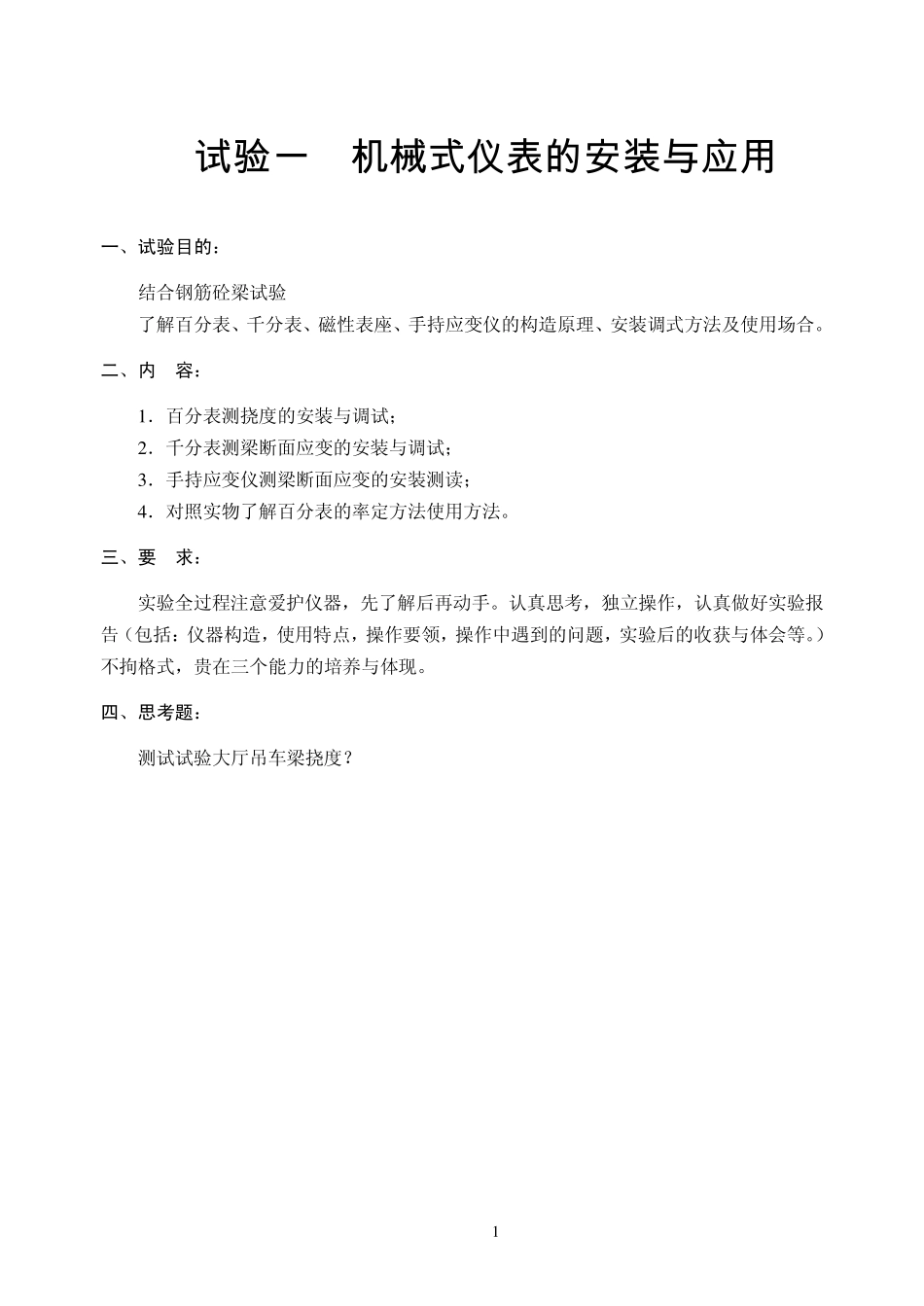

结 构 检 验 实 验 指 导 书 土木工程专业用 河海大学土木工程系 1 试 验 一 机械式仪表的安装与应用 一、试验目的： 结合钢筋砼梁试验 了解百分表、千分表、磁性表座、手持应变仪的构造原理、安装调式方法及使用场合。 二、内 容： 1 ．百分表测挠度的安装与调试； 2 ．千分表测梁断面应变的安装与调试； 3 ．手持应变仪测梁断面应变的安装测读； 4 ．对照实物了解百分表的率定方法使用方法。 三、要 求： 实验全过程注意爱护仪器，先了解后再动手。认真思考，独立操作，认真做好实验报告（包括：仪器构造，使用特点，操作要领，操作中遇到的问题，实验后的收获与体会等。）不拘格式，贵在三个能力的培养与体现。 四、思考题： 测试试验大厅吊车梁挠度？ 2 试 验 二 电阻应变片的粘贴及防潮技术 一、试验目的： 掌握应变片的粘贴技术 二、试验仪表与器材 1．直流电桥 2．兆欧表 3．万用表 4．粘接剂 5．常温用电阻变应片：（每人一片） 6．钢桁架 7．电烙铁等小工具 8．丙酮 三、试验方法 1．电阻应变片的选择 在应变片灵敏系数K 相同的一批应变片中，用直流电桥测量应变片的电阻值R，将电阻差值变化在±0.5Ω 范围内的应变片选出待用。 直流电桥的使用：选好倍率精度（指示表上方），调好指示表为 0，将被测应变片接入接线端 RX，然后，同时接下开关 B 和 C，旋转 4 个旋钮（从大到小），使指示表指针指0。此时，4 个旋钮指示数值和再乘以倍率，即是被测应变片的电阻值。该片的阻值和灵敏系数K（应变片厂家标定）应作记录。 2．桁架试 件表面的处理 用砂纸、锉刀等工具将试件贴片位置的油污、漆层、锈迹除去，再用细砂纸打成 450交叉纹，并用棉球蘸丙酮将贴片位置擦洗干净，到棉球洁白为止。然后，在试件上用画针画出贴片的准确位置。 3．粘 贴 用左手掐住应变片引线，右手在应变片沾贴面上薄薄的涂上一层粘接剂（注意应变片的正、反面），同时，在试件贴片位置上涂上一层粘接剂，并迅速将应变片准确地放在粘贴位置上，将一小片塑料薄膜盖在应变片上面，用手指顺着应变片依次压多余的胶水，按住应变片1-2 分钟后把塑料薄膜轻轻揭开， 检查有无气泡、尧曲、脱胶等现象，如影响测量时，应重贴。最后，贴上连接片，焊出引线，作好引线编号。 3 4． 检 查 （1）用万用表的电阻挡检查应变片有无短路、断路现象，如不能排除故障，则重贴。 （2）用兆欧表检查应变片与试...
