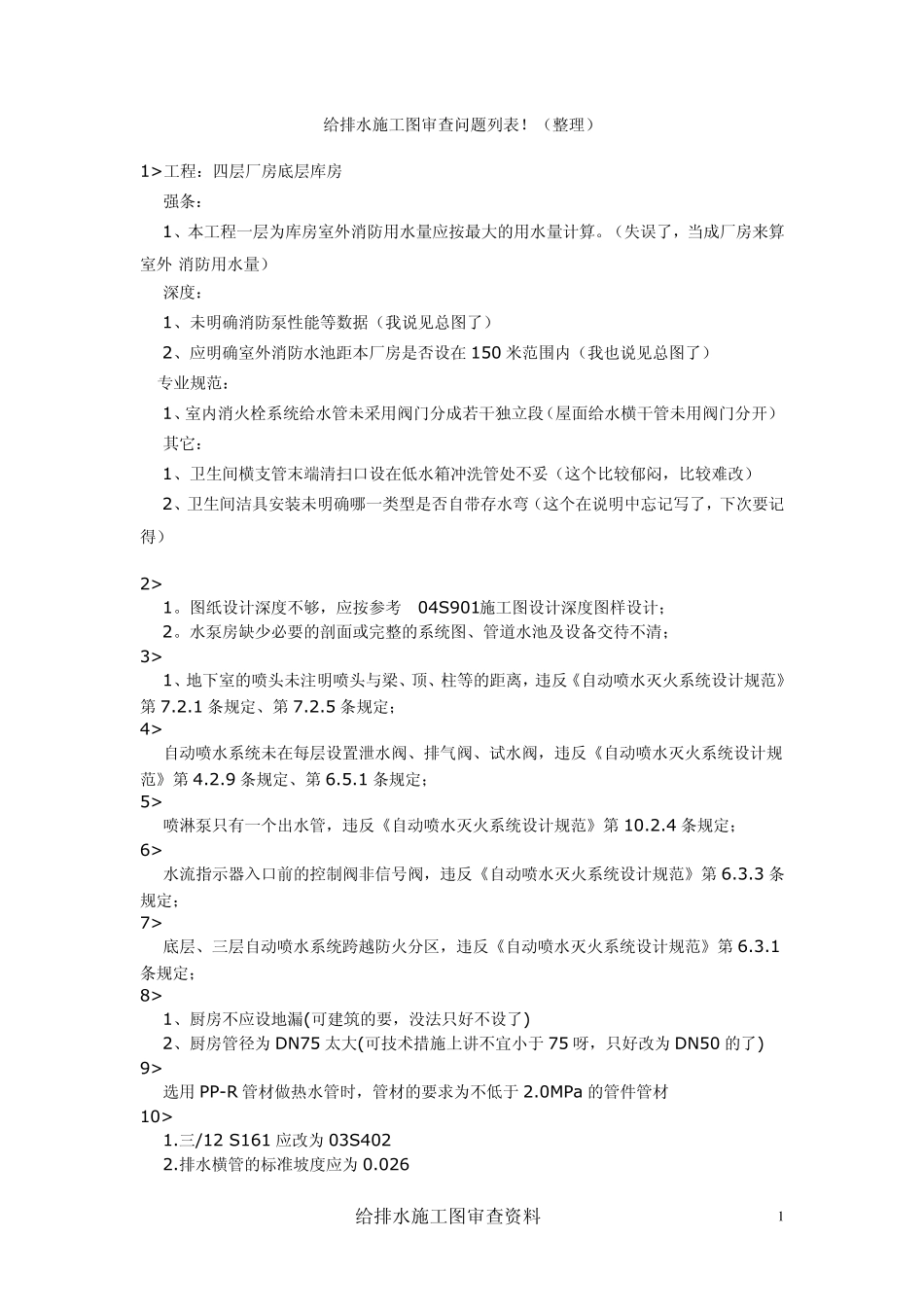

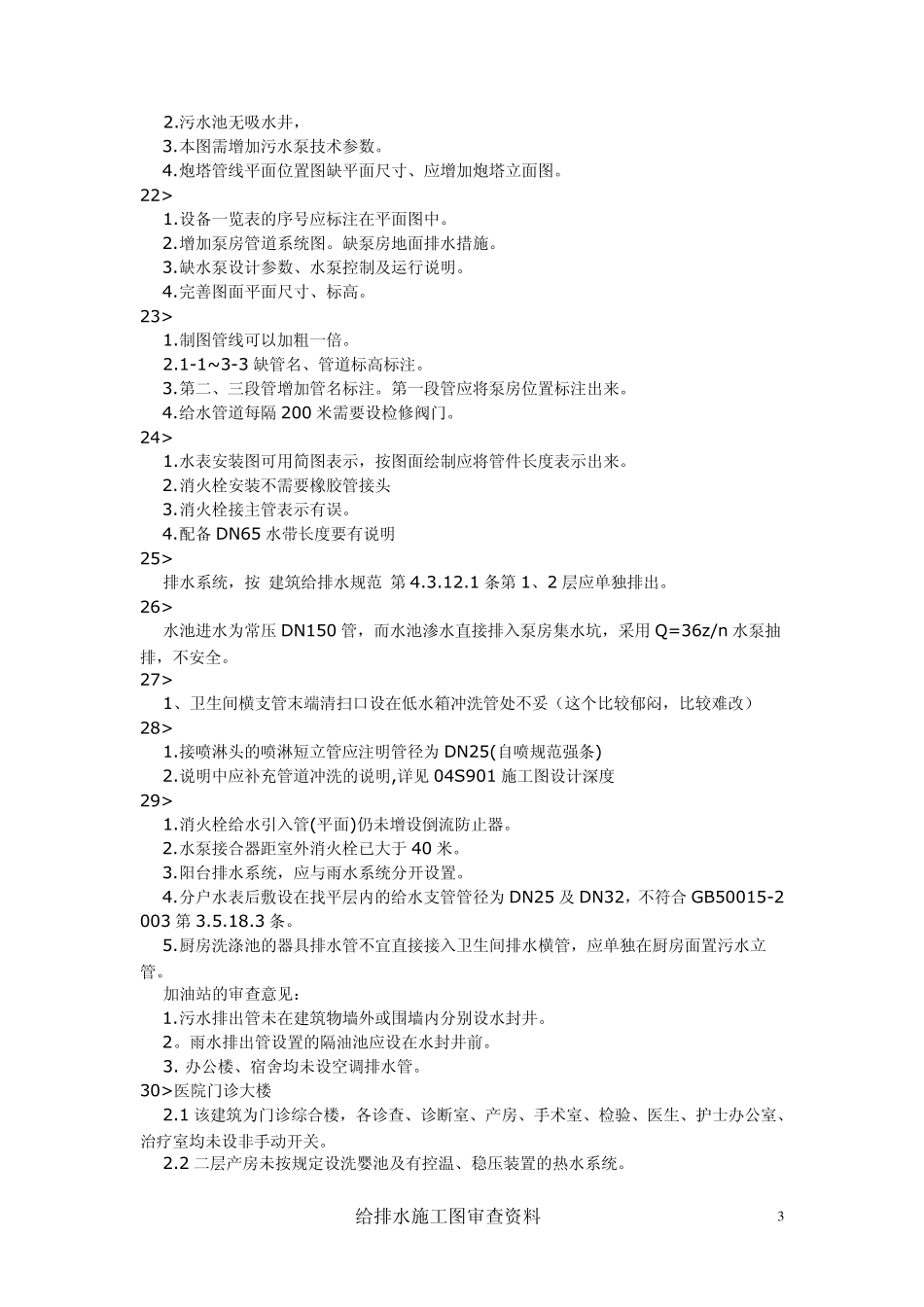

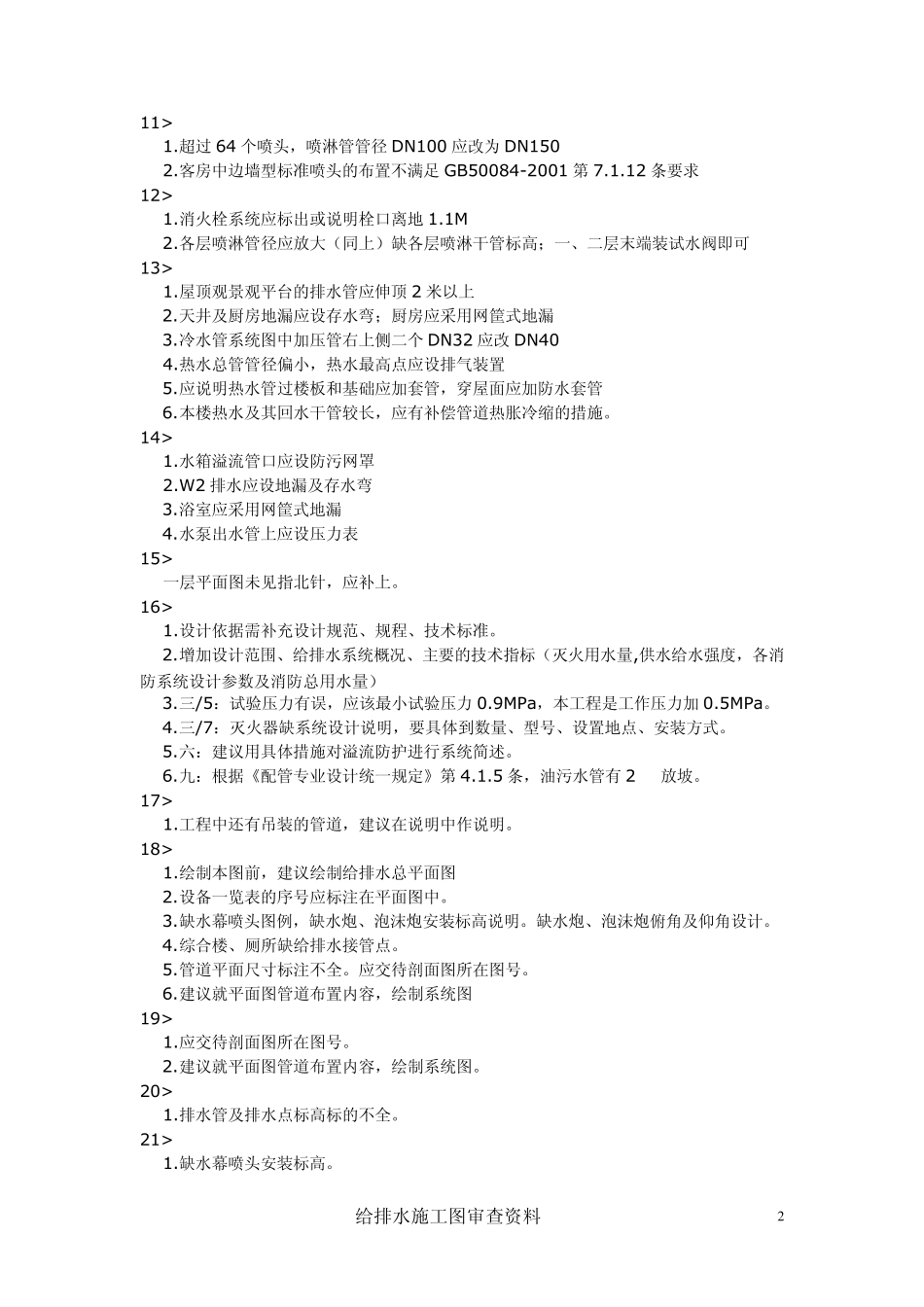

给排水施工图审查资料 1 给排水施工图审查问题列表！（整理） 1>工程：四层厂房底层库房 强条： 1、本工程一层为库房室外消防用水量应按最大的用水量计算。（失误了，当成厂房来算室外 消防用水量） 深度： 1、未明确消防泵性能等数据（我说见总图了） 2、应明确室外消防水池距本厂房是否设在 150 米范围内（我也说见总图了） 专业规范： 1、室内消火栓系统给水管未采用阀门分成若干独立段（屋面给水横干管未用阀门分开） 其它： 1、卫生间横支管末端清扫口设在低水箱冲洗管处不妥（这个比较郁闷，比较难改） 2、卫生间洁具安装未明确哪一类型是否自带存水弯（这个在说明中忘记写了，下次要记得） 2> 1。图纸设计深度不够，应按参考“04S901”施工图设计深度图样设计； 2。水泵房缺少必要的剖面或完整的系统图、管道水池及设备交待不清； 3> 1、地下室的喷头未注明喷头与梁、顶、柱等的距离，违反《自动喷水灭火系统设计规范》第 7.2.1 条规定、第 7.2.5 条规定； 4> 自动喷水系统未在每层设置泄水阀、排气阀、试水阀，违反《自动喷水灭火系统设计规范》第 4.2.9 条规定、第 6.5.1 条规定； 5> 喷淋泵只有一个出水管，违反《自动喷水灭火系统设计规范》第 10.2.4 条规定； 6> 水流指示器入口前的控制阀非信号阀，违反《自动喷水灭火系统设计规范》第 6.3.3 条规定； 7> 底层、三层自动喷水系统跨越防火分区，违反《自动喷水灭火系统设计规范》第 6.3.1条规定； 8> 1、厨房不应设地漏(可建筑的要，没法只好不设了) 2、厨房管径为 DN75 太大(可技术措施上讲不宜小于 75 呀，只好改为 DN50 的了) 9> 选用 PP-R 管材做热水管时，管材的要求为不低于 2.0MPa 的管件管材 10> 1.三/12 S161 应改为 03S402 2.排水横管的标准坡度应为 0.026 给排水施工图审查资料 2 11> 1.超过64 个喷头，喷淋管管径DN100 应改为DN150 2.客房中边墙型标准喷头的布置不满足GB50084-2001 第7.1.12 条要求 12> 1.消火栓系统应标出或说明栓口离地1.1M 2.各层喷淋管径应放大（同上）缺各层喷淋干管标高；一、二层末端装试水阀即可 13> 1.屋顶观景观平台的排水管应伸顶 2 米以上 2.天井及厨房地漏应设存水弯；厨房应采用网筐式地漏 3.冷水管系统图中加压管右上侧二个DN32 应改DN40 4.热水总管管径偏小，热水最高点应设排气装置 5.应说明热水管过楼板和基础应加套管，穿屋面应加防水套管 6....
