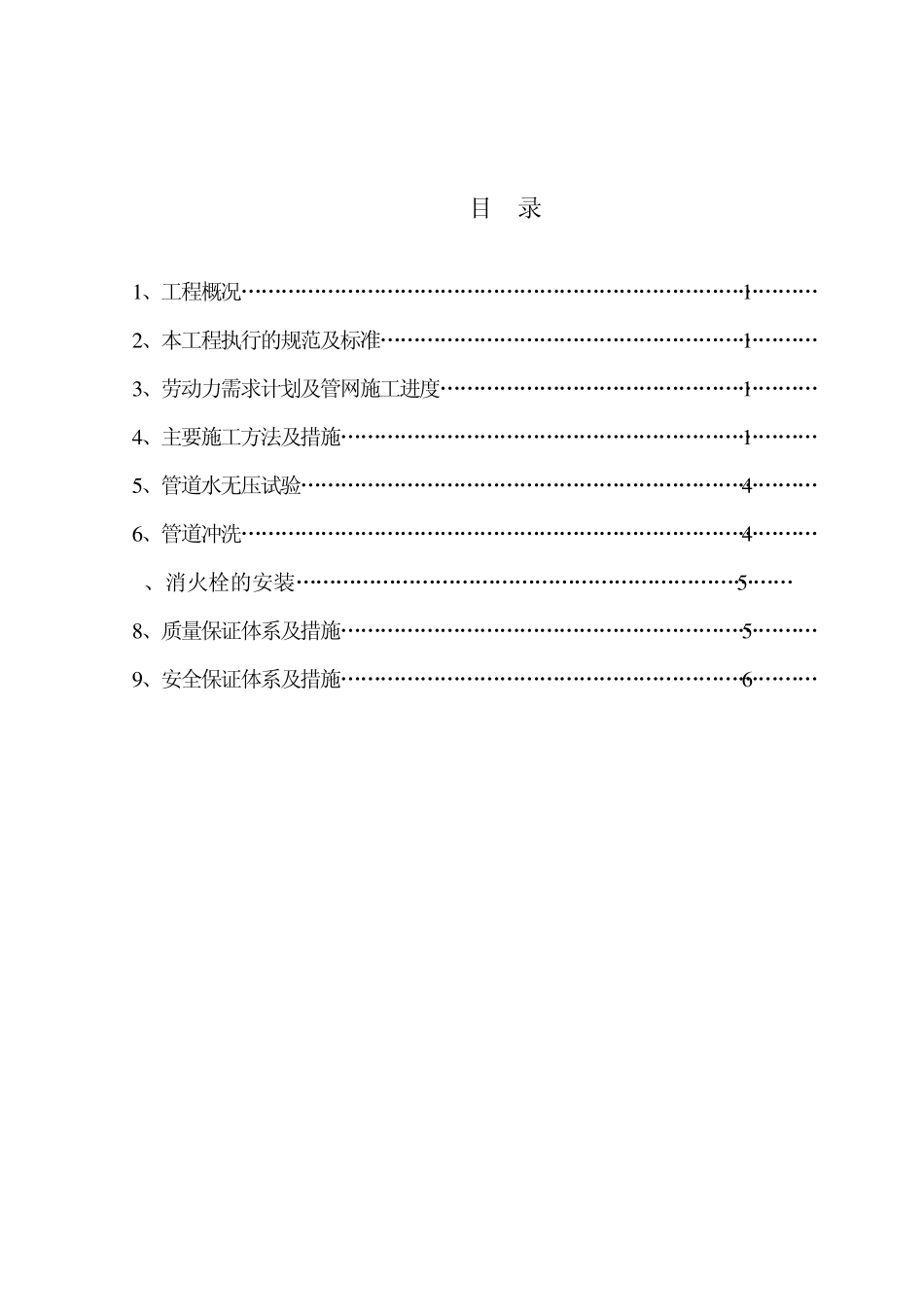

目 录 1 、工程概况„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2 、本工程执行的规范及标准„„„„„„„„„„„„„„„„„„„„„„1 3 、劳动力需求计划及管网施工进度„„„„„„„„„„„„„„„„„„„1 4 、主要施工方法及措施„„„„„„„„„„„„„„„„„„„„„„„„1 5 、管道水无压试验„„„„„„„„„„„„„„„„„„„„„„„„„„4 6 、管道冲洗„„„„„„„„„„„„„„„„„„„„„„„„„„„„„4 7、消火栓的安装„„„„„„„„„„„„„„„„„„„„„„„„„5 8 、质量保证体系及措施„„„„„„„„„„„„„„„„„„„„„„„„5 9 、安全保证体系及措施„„„„„„„„„„„„„„„„„„„„„„„„6 1 、 工程概况 江铜股份年产30 万吨铜冶炼工程厂区给水管道安装工程，由南昌有色冶金设计研究院设计，建设地点在贵溪冶炼厂新厂区内（从动力厂办公室门口车间外到粗碎间）全长约1400 米。本给水管道主要由由两根D630×10 螺旋焊管（约2600 米）一根D219×6（约107 米），新增 8 套消火栓的安装，钢制管件、滑动、固定支架的制安等。 2 、 本工程执行的规范及标准 《建筑给水排水及采暖工程施工质量验收规范》（GB50242－2002） 《钢结构、管道涂装技术规范》 （YB/T9256-96） 3 、劳动力需求计划、资源配备及管网施工进度 3.1 劳动力需求计划(见附图一) 3.2 安装施工进度 (见附图一) 3.3 资源配备见表 3 4 、主要施工方法及措施 4.1 施工前的准备工作 4.1.1 技术准备 4.1.1.1 收集与工程有关的规范及标准。 4.1.1.2 组织参与施工的人员认真审阅图纸，学习与本方案有关的规范及标准，并作好图纸自审记录。 4.1.2 施工机具及材料的准备 4.1.2.1 建立现场的施工用电,临时仓库及消防设施。 4.1.2.2 组织施工机具进入现场，并在施工场地摆放好，接上电源，做好防护措施。 4.1.2.3 根据施工进度组织材料进场，按照型号、规格、材质分别堆放，并挂牌标识。进入现场的材料必须有产品合格证。 4、2 安装流程及安装方案的选定 4.2.1 主要安装流程如图 1 4.2.2 安装方案及吊装设备选定 （1）由于本管道工程 A 区到 D 区都是在旧网架上面布置，所以这段管道安装不受新网架安装的影响。 （2）由于管径较大，长度12 米左右所以在安装新网架的时候，新网架的顶面部分预留或管道提前进...
