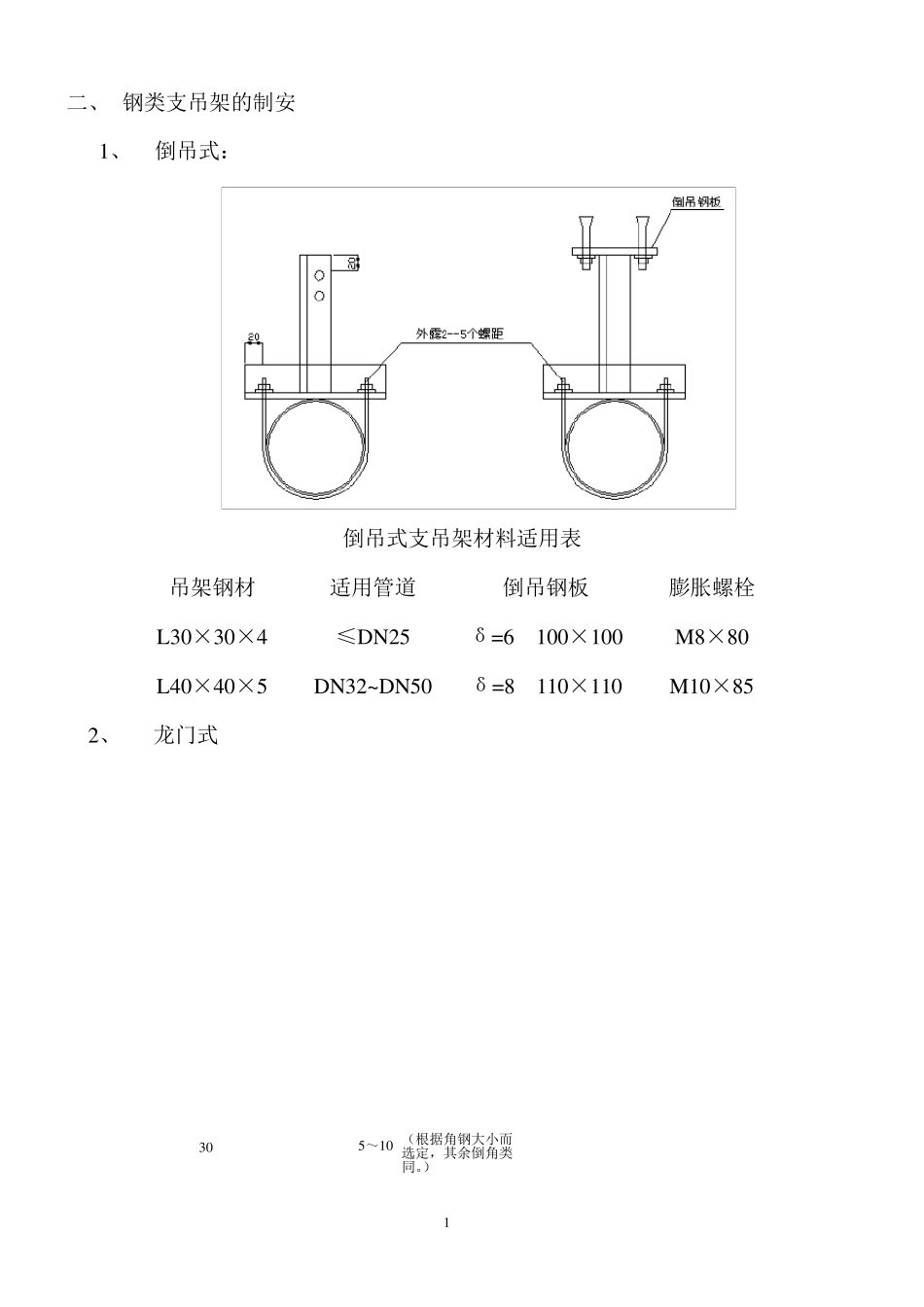

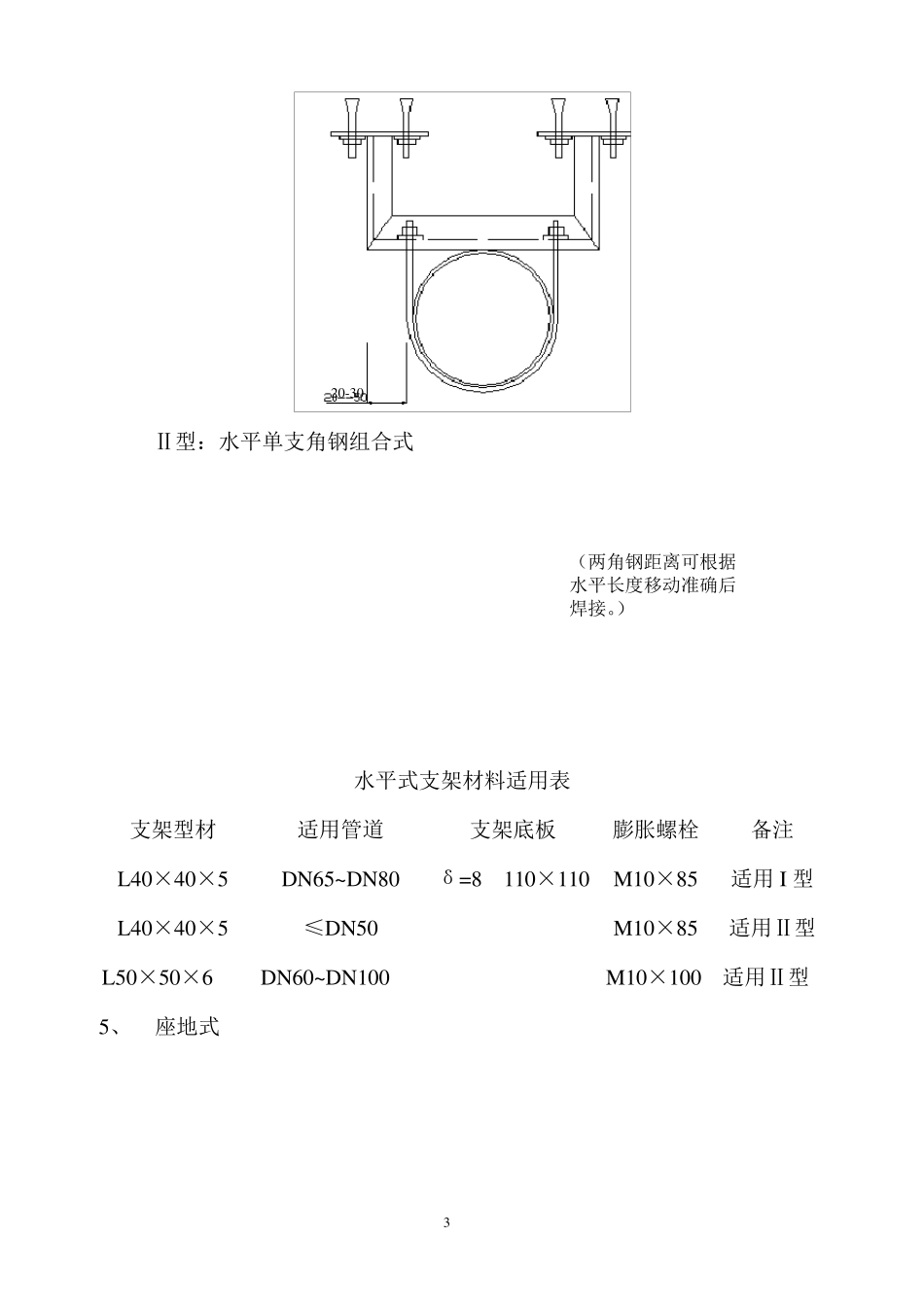

1 二、 钢类支吊架的制安 1、 倒吊式： 倒吊式支吊架材料适用表 吊架钢材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25 δ=6 100×100 M8×80 L40×40×5 DN32~DN50 δ=8 110×110 M10×85 2、 龙门式 30 5～10 （根据角钢大小而选定，其余倒角类同。） 2 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、 单支角钢支架 单支角钢式支吊架材料适用表 支架型材 适用管道 膨胀螺栓 备注 L30×30×4 ≤DN25 M8×80 适用于Ⅰ型 L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型 L50×50×6 DN100~DN150 M12×100 适用于Ⅰ L30×30×4 DN25~DN50 M8×80 适用于Ⅱ L40×40×5 DN60~DN150 M10×85 适用于Ⅱ 注：如≥DN200 则用槽钢型支架。 4、水平式支架 I 型：水平龙门式 3 Ⅱ型：水平单支角钢组合式 水平式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 备注 L40×40×5 DN65~DN80 δ=8 110×110 M10×85 适用I 型 L40×40×5 ≤DN50 M10×85 适用Ⅱ型 L50×50×6 DN60~DN100 M10×100 适用Ⅱ型 5、 座地式 （两角钢距离可根据水平长度移动准确后焊接。） 20-30 4 注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。 座地式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 L40×40×5 ≤DN25~DN50 δ=8 110×110 M10×85 L50×50×6 DN60~DN150 δ=10 120×120 M12×100 6、 挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上） Ⅰ型：L 型支架（立柱长度与横担长度之比 1：1） 挂墙式支架材料适用表 支架型材 适用管道 膨胀螺栓 备 注 L40×40×5 ≤DN50 M10×100 适用于Ⅰ型及空调的冷凝水、冷媒支架 L50×50×6 DN60~DN100 M12×100 适用于Ⅱ型三角型支架 5 Ⅱ型：三角型支架 三、槽钢类支吊架的制安 1 、吊式龙门支架 Ⅰ、横梁安装（一） Ⅱ、天花吊顶式 Ⅲ、横梁安装（二） 6 吊式龙门支架材料适用表（同时适用于座地式） 吊架型材 适用管道 支架底板 膨胀螺栓 6#槽钢 DN200 δ=10 150×150 M12×100 8#槽钢 DN250 δ=10 170×170 M12×100 10#槽钢 DN300～DN400 δ=12 190×190 M12×120...
