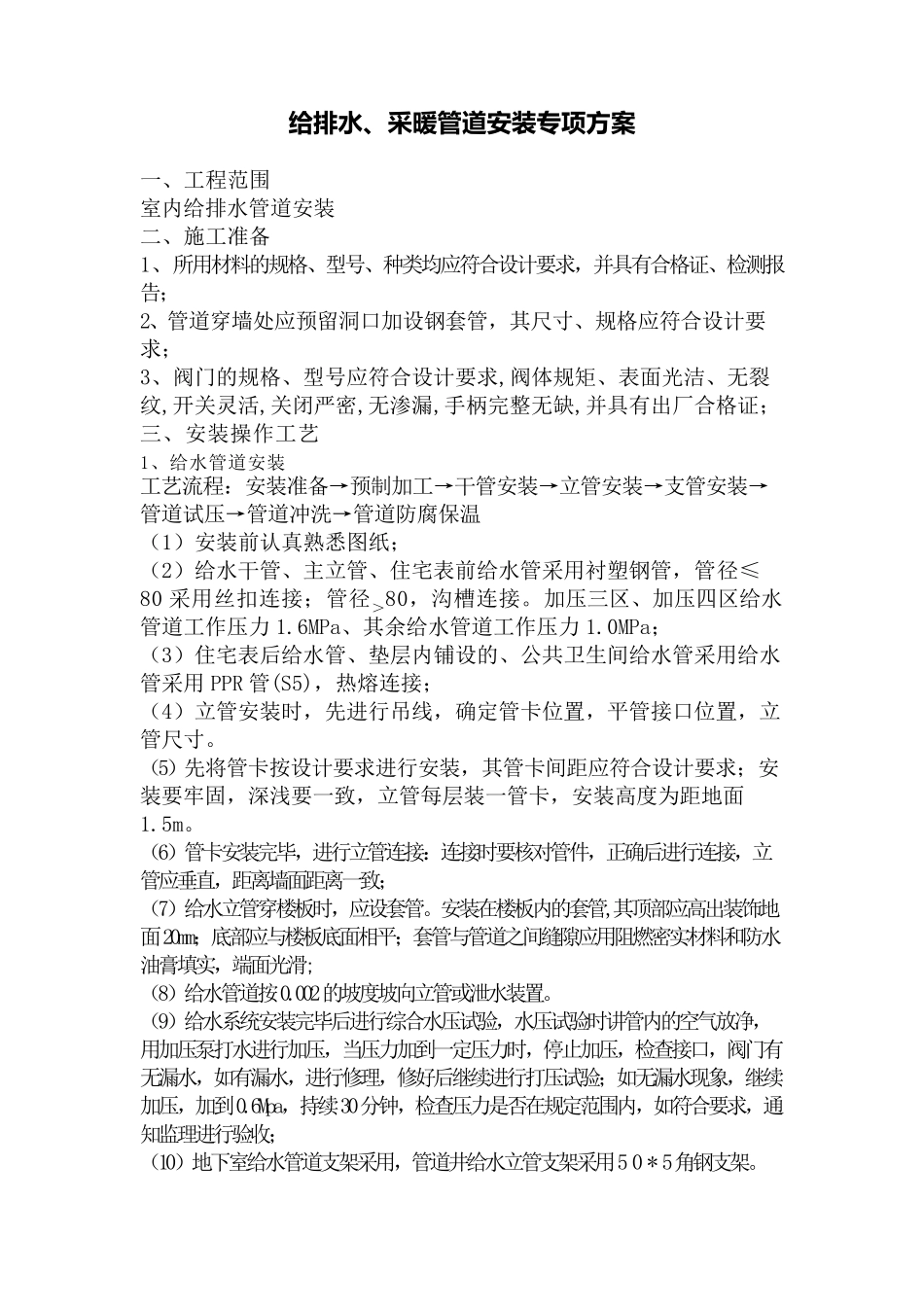

给 排 水 、采暖管道安装专项方案 一、工程范围 室内给排水管道安装 二、施工准备 1、所用材料的规格、型号、种类均应符合设计要求，并具有合格证、检测报告； 2、管道穿墙处应预留洞口加设钢套管，其尺寸、规格应符合设计要求； 3、阀门的规格、型号应符合设计要求,阀体规矩、表面光洁、无裂纹,开关灵活,关闭严密,无渗漏,手柄完整无缺,并具有出厂合格证； 三、安装操作工艺 1、给水管道安装 工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐保温 （1）安装前认真熟悉图纸； （2）给水干管、主立管、住宅表前给水管采用衬塑钢管，管径≤80 采用丝扣连接；管径＞80，沟槽连接。加压三区、加压四区给水管道工作压力1.6MPa、其余给水管道工作压力1.0MPa； （3）住宅表后给水管、垫层内铺设的、公共卫生间给水管采用给水管采用PPR 管(S5)，热熔连接； （4）立管安装时，先进行吊线，确定管卡位置，平管接口位置，立管尺寸。 （5）先将管卡按 设计要求进行安装，其管卡间距 应符合设计要求；安装要牢 固 ，深 浅 要一致 ，立管每 层装一管卡，安装高 度 为 距 地 面1.5m。 （6）管卡安装完毕 ，进行立管连接：连接时要核 对 管件 ，正 确后进行连接，立管应垂 直 ，距 离 墙面距 离 一致 ； （7）给水立管穿楼 板 时，应设套管。安装在 楼 板 内的套管,其顶 部 应高 出装饰 地面20mm；底 部 应与 楼 板 底 面相 平；套管与 管道之 间缝 隙 应用阻 燃 密实 材料和 防水油 膏 填 实 ，端 面光滑 ; （8）给水管道按 0.002的坡 度 坡 向 立管或 泄 水装置。 （9）给水系 统 安装完毕 后进行综 合水压试验 ，水压试验 时讲 管内的空 气 放 净 ，用加压泵 打 水进行加压，当 压力加到 一定压力时，停 止 加压，检查 接口，阀门有无漏水，如 有漏水，进行修 理 ，修 好 后继 续 进行打 压试验 ；如 无漏水现 象 ，继 续加压，加到 0.6Mpa，持 续 30分 钟 ，检查 压力是 否 在 规定范围内，如 符合要求，通知 监 理 进行验 收 ； （10）地 下 室给水管道支架 采用，管道井 给水立管支架 采用5 0 * 5角 钢支架 。 （11）管道冲洗试验：管道冲洗试验在压力试验后即可进行。冲洗用自来水连续进行，且保证有充足的流量。管道里面流出的水质洁净，无污浊后，通知监理进...
