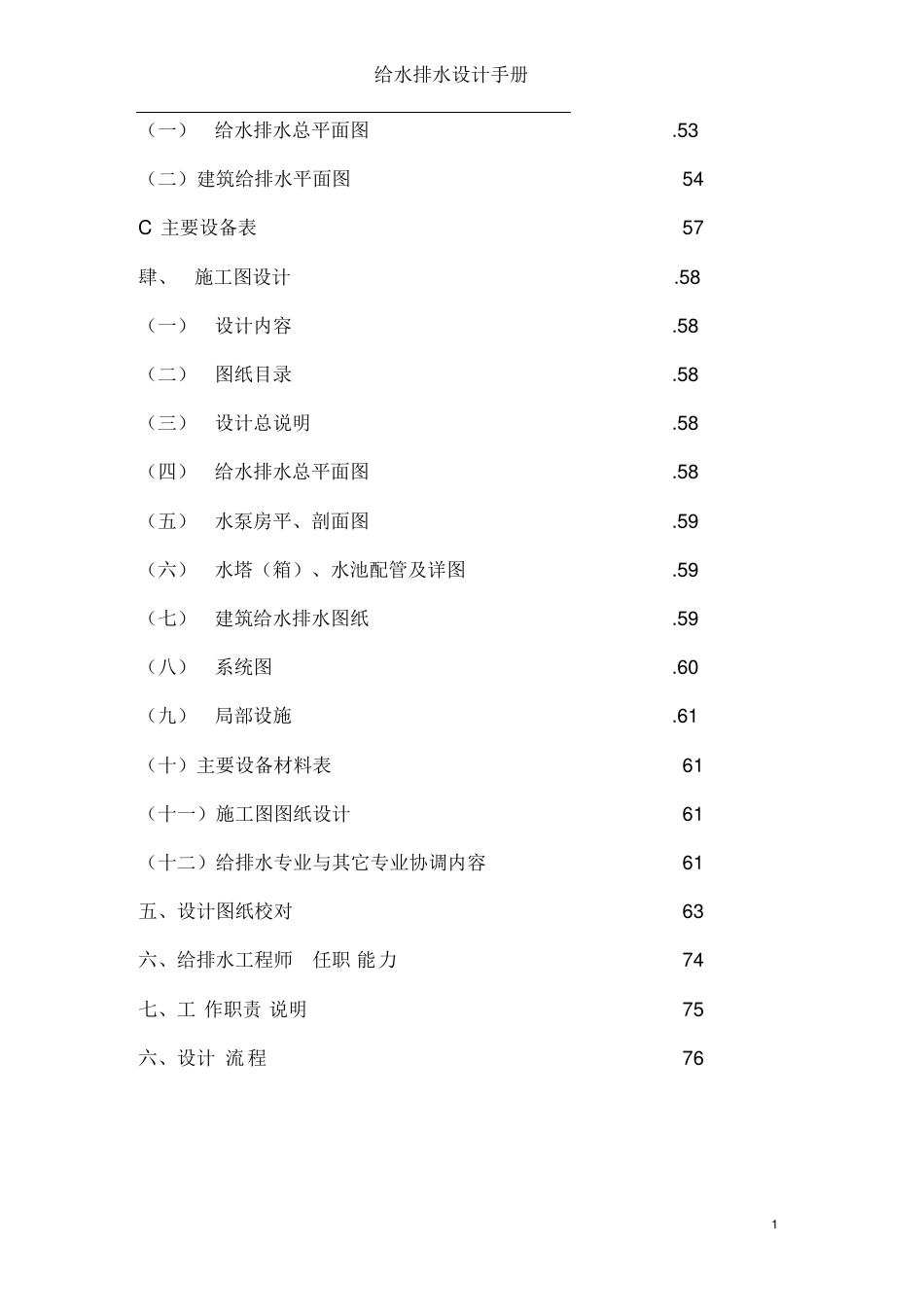

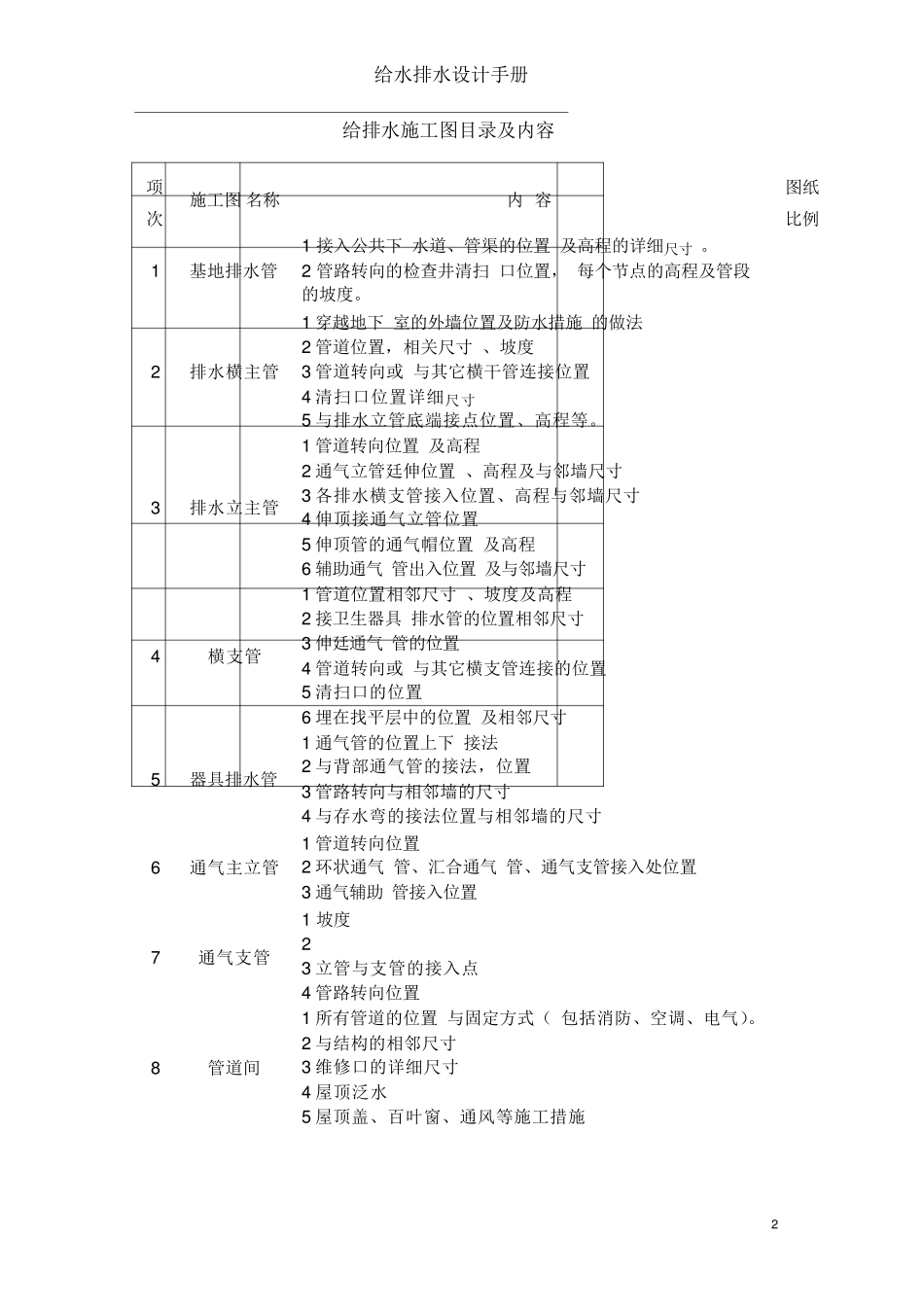

给 排 水 设 计 手 册 目 录 壹、 设计原则 2 贰、设计内容 .2 叁、初步设计 .3 A 设计说明 .3 （一） 设计依据 3 （二） 设计范围 3 （三） 室外给水设计 3 （四） 室外排水设计 3 （五） 建筑给水排水设计 4 Ⅰ、说明 .4 Ⅱ、给水系统 .4 Ⅲ、消防系统 13 Ⅳ、热水系统 29 Ⅴ、排水系统 37 Ⅵ、管材、接口及敷设方式 53 （六） 节水、节能措施 .53 B 设计图纸 53 给水排水设计手册 1 （一） 给水排水总平面图 .53 （二）建筑给排水平面图 54 C 主要设备表 57 肆、 施工图设计 .58 （一） 设计内容 .58 （二） 图纸目录 .58 （三） 设计总说明 .58 （四） 给水排水总平面图 .58 （五） 水泵房平、剖面图 .59 （六） 水塔（箱）、水池配管及详图 .59 （七） 建筑给水排水图纸 .59 （八） 系统图 .60 （九） 局部设施 .61 （十）主要设备材料表 61 （十一）施工图图纸设计 61 （十二）给排水专业与其它专业协调内容 61 五、设计图纸校对 63 六、给排水工程师 任职 能力 74 七、工 作职责 说明 75 六、设计 流程 76 给水排水设计手册 2 给排水施工图目录及内容 项 施工图名称 内 容 图纸 次 比例 1 接入公共下 水道、管渠的位置 及高程的详细尺寸 。 1 基地排水管 2 排水横主管 3 排水立主管 4 横支管 5 器具排水管 6 通气主立管 7 通气支管 8 管道间 2 管路转向的检查井清扫 口位置， 每个节点的高程及管段的坡度。 1 穿越地下 室的外墙位置及防水措施 的做法 2 管道位置，相关尺寸 、坡度 3 管道转向或 与其它横干管连接位置 4 清扫口位置详细尺寸 5 与排水立管底端接点位置、高程等。 1 管道转向位置 及高程 2 通气立管廷伸位置 、高程及与邻墙尺寸 3 各排水横支管接入位置、高程与邻墙尺寸 4 伸顶接通气立管位置 5 伸顶管的通气帽位置 及高程 6 辅助通气 管出入位置 及与邻墙尺寸 1 管道位置相邻尺寸 、坡度及高程 2 接卫生器具 排水管的位置相邻尺寸 3 伸廷通气 管的位置 4 管道转向或 与其它横支管连接的位置 5 清扫口的位置 6 埋在找平层中的位置 及相邻尺寸 1 通气管的位置上下 接法 2 与背部通气管的接法，位置 3 管路转向与相邻墙的尺寸 4 与存水弯的接法位置与相邻墙的尺寸 1 管道转向位置 2 环状通气 管、汇合通气...
