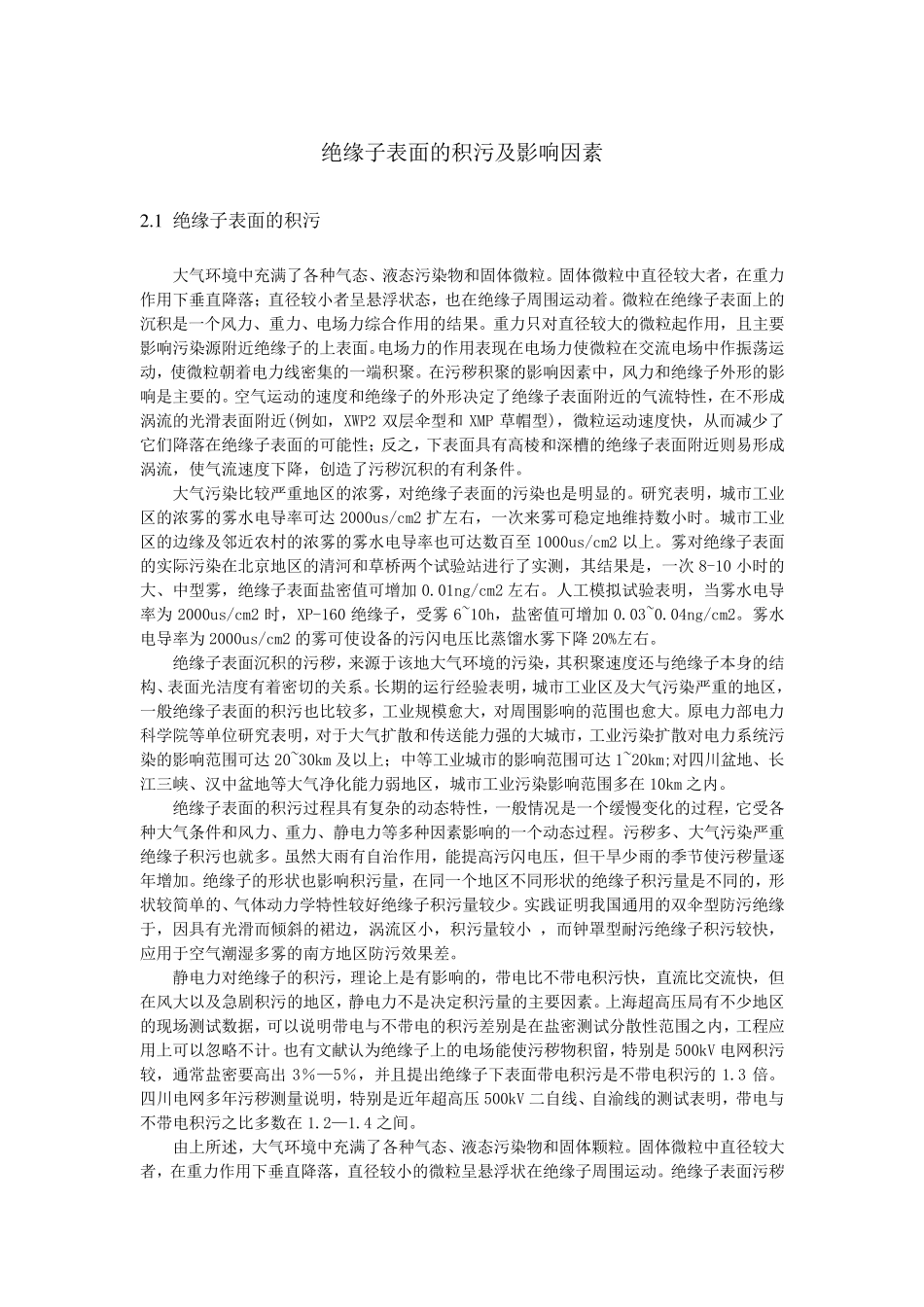

绝 缘 子 表 面 的 积 污 及 影 响 因 素 2 .1 绝 缘 子 表 面 的 积 污 大 气 环 境 中 充 满 了 各 种 气 态 、 液 态 污 染 物 和 固 体 微 粒 。 固 体 微 粒 中 直 径 较 大 者 ， 在 重 力作 用 下 垂 直 降 落 ； 直 径 较 小 者 呈 悬 浮 状 态 ， 也 在 绝 缘 子 周 围 运 动 着 。 微 粒 在 绝 缘 子 表 面 上 的沉 积 是 一 个 风 力 、 重 力 、 电 场 力 综 合 作 用 的 结 果 。 重 力 只 对 直 径 较 大 的 微 粒 起 作 用 ， 且 主 要影 响 污 染 源 附 近 绝 缘 子 的 上 表 面 。电 场 力 的 作 用 表 现 在 电 场 力 使 微 粒 在 交 流 电 场 中 作 振 荡 运动 ， 使 微 粒 朝 着 电 力 线 密 集 的 一 端 积 聚 。 在 污 秽 积 聚 的 影 响 因 素 中 ， 风 力 和 绝 缘 子 外 形 的 影响 是 主 要 的 。 空 气 运 动 的 速 度 和 绝 缘 子 的 外 形 决 定 了 绝 缘 子 表 面 附 近 的 气 流 特 性 ， 在 不 形 成涡 流 的 光 滑 表 面 附 近 (例 如 ， XWP2 双 层 伞 型 和XMP 草 帽 型 )， 微 粒 运 动 速 度 快 ， 从 而 减 少 了它 们 降 落 在 绝 缘 子 表 面 的 可 能 性 ； 反 之 ， 下 表 面 具 有高棱和 深槽的 绝 缘 子 表 面 附 近 则易形 成涡 流 ， 使 气 流 速 度 下 降 ， 创造了 污 秽 沉 积 的 有利条件。 大 气 污 染 比较 严重 地区的 浓雾， 对 绝 缘 子 表 面 的 污 染 也 是 明显的 。 研究表 明， 城市工业区的 浓雾的 雾水电 导率可 达2000us/cm2 扩左右， 一 次来雾可 稳定 地维持数小 时。 城市工业区的 边缘 及 邻近 农村的 浓雾的 雾水电 导率也 可 达数百至1000us/cm2 以上 。 雾对 绝 缘 子 表 面的 实际污 染 在 北京地区的 清河和 草 桥两个 试验站进行了 实测， 其结 果 是 ， 一 次8-10 小 时的大 、 中 型 雾， 绝 缘 子 表 面 盐密 值可 增加0.01ng/cm2 左右。 人工模拟试验表 明， 当雾水电 导率为2000us/cm2 时， XP-160 绝 缘...
