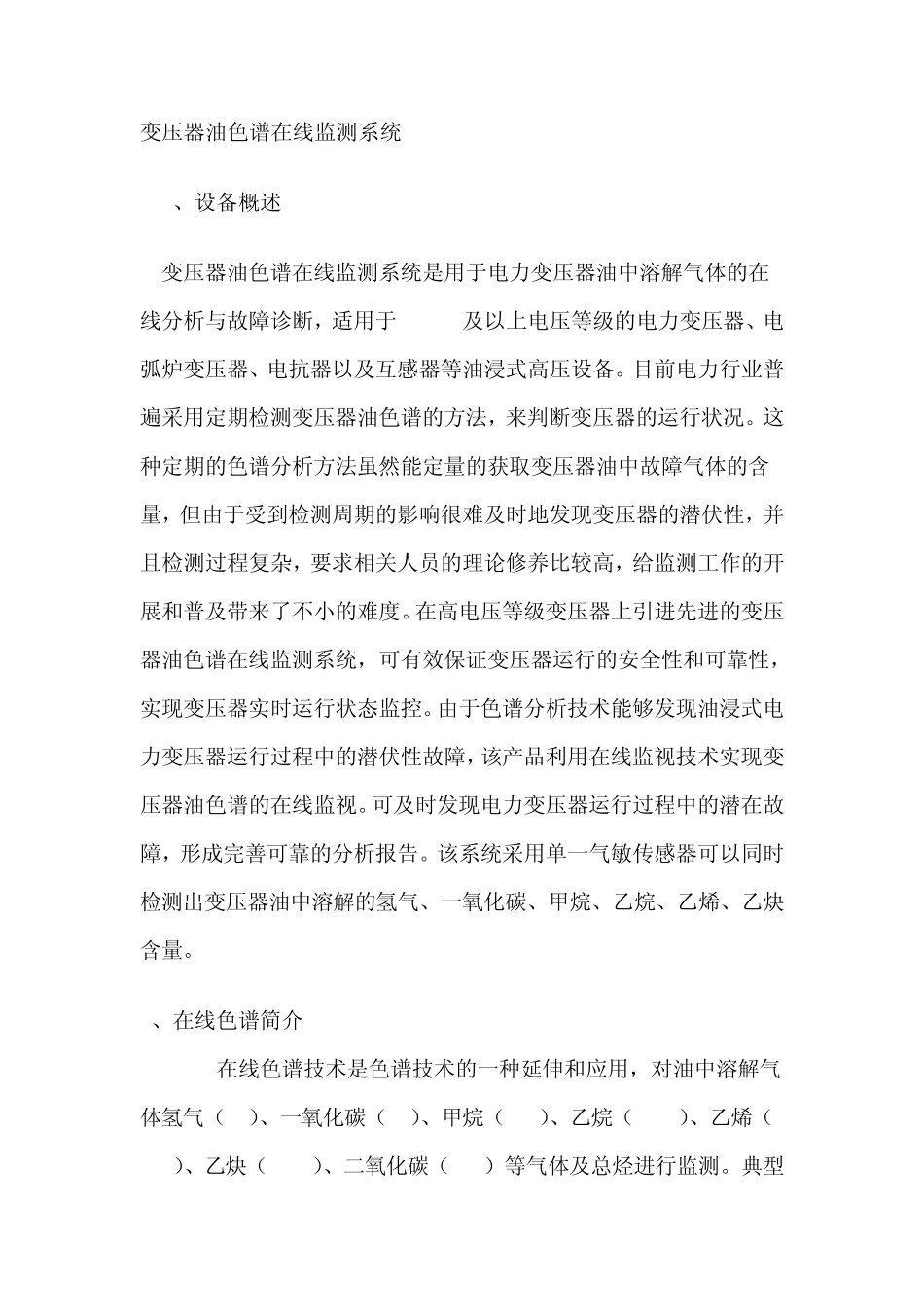

变压器油色谱在线监测系统 1、设备概述 变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于 110kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。目前电力行业普遍采用定期检测变压器油色谱的方法，来判断变压器的运行状况。这种定期的色谱分析方法虽然能定量的获取变压器油中故障气体的含量，但由于受到检测周期的影响很难及时地发现变压器的潜伏性，并且检测过程复杂，要求相关人员的理论修养比较高，给监测工作的开展和普及带来了不小的难度。在高电压等级变压器上引进先进的变压器油色谱在线监测系统，可有效保证变压器运行的安全性和可靠性，实现变压器实时运行状态监控。由于色谱分析技术能够发现油浸式电力变压器运行过程中的潜伏性故障，该产品利用在线监视技术实现变压器油色谱的在线监视。可及时发现电力变压器运行过程中的潜在故障，形成完善可靠的分析报告。该系统采用单一气敏传感器可以同时检测出变压器油中溶解的氢气、一氧化碳、甲烷、乙烷、乙烯、乙炔含量。 2、在线色谱简介 在线色谱技术是色谱技术的一种延伸和应用，对油中溶解气体氢气（H2）、一氧化碳（CO）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、二氧化碳（CO2）等气体及总烃进行监测。典型 分析系统一般由油循环系统、油气分离系统、混合气体分离系统、气体检测、数据处理与故障诊断组成。整套系统具有以下技术特点：（1）通过油样分析，能够实时监测变压器等设备内部的状态信息；（2） 具有完善的上位机通讯，检测数据可纳入上一级自动控制系统和综合信息管理系统；（3） 分析响应速度快；（4）集油样采集、组分分析、信号传输等功能于一体，在一定程度上消除了在采样过程中引起的误差；（5）结构紧凑、易安装，安装时变压器无需停电。 3、油色谱在线技术发展现状 目前国内外多家厂家在生产在线 DGA 仪器或系统，如测量单组份（以 H2为主的混合气体）监测设备，多组份（H2、CO、CH4、C2H4、C2H6、C2H2、CO2等）监测设备。 3.1 单组份在线监测设备 就气体种类来说，单组份在线监测设备已不能满足对变压器中溶解气体的监测。 监测的为一种气体或混合气体浓度，而且主要以氢气为主， 无法判断有无故障及故障的类型；虽然氢气产生于大多数电气缺陷及油的高温裂解，但氢气的产生原因是多种多样的。在制造过程中尤其是金属材料如奥氏体不锈钢、碳素钢等会吸付一定量的氢...
