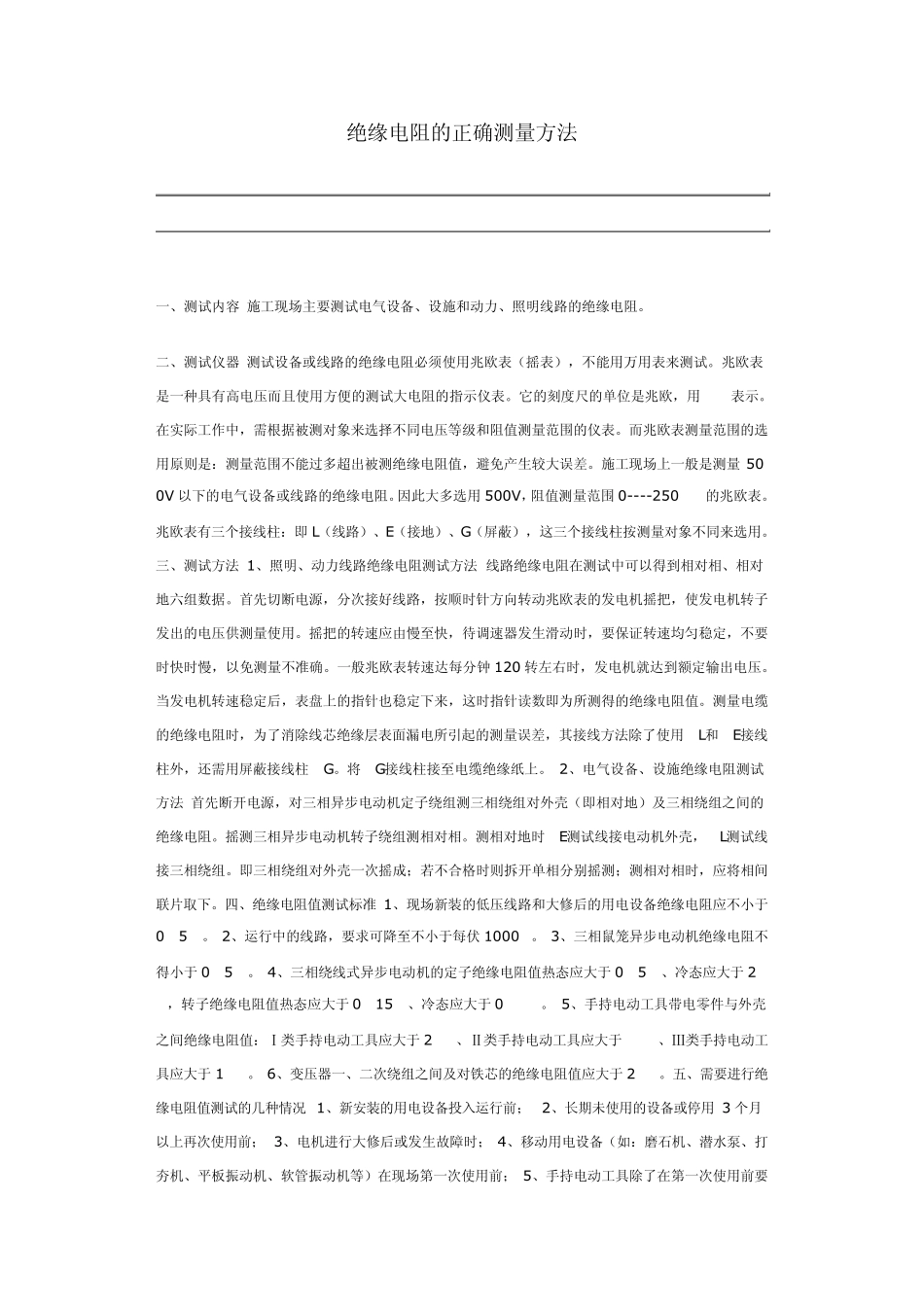

绝缘电阻的正确测量方法 一、测试内容 施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。 二、测试仪器 测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。它的刻度尺的单位是兆欧，用 ΜΩ表示。在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。施工现场上一般是测量 500V 以下的电气设备或线路的绝缘电阻。因此大多选用 500V，阻值测量范围 0----250ΜΩ的兆欧表。兆欧表有三个接线柱：即 L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。三、测试方法 1、照明、动力线路绝缘电阻测试方法 线路绝缘电阻在测试中可以得到相对相、相对地六组数据。首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。一般兆欧表转速达每分钟120 转左右时，发电机就达到额定输出电压。当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。将“G”接线柱接至电缆绝缘纸上。 2、电气设备、设施绝缘电阻测试方法 首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。摇测三相异步电动机转子绕组测相对相。测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。四、绝缘电阻值测试标准 1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。 2、运行中的线路，要求可降至不小于每伏1000Ω。 3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。 4、三相绕线式异步电动机的定子绝缘电阻值热态应大于0.5ΜΩ、冷态应大于2ΜΩ，转子绝缘电阻值热态应大于0.15ΜΩ、冷态应大于0.8ΜΩ。 5、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ、Ⅱ类手持电动工具应大于7ΜΩ、Ⅲ类手持电动工具应大于1ΜΩ。 6、变压器...
