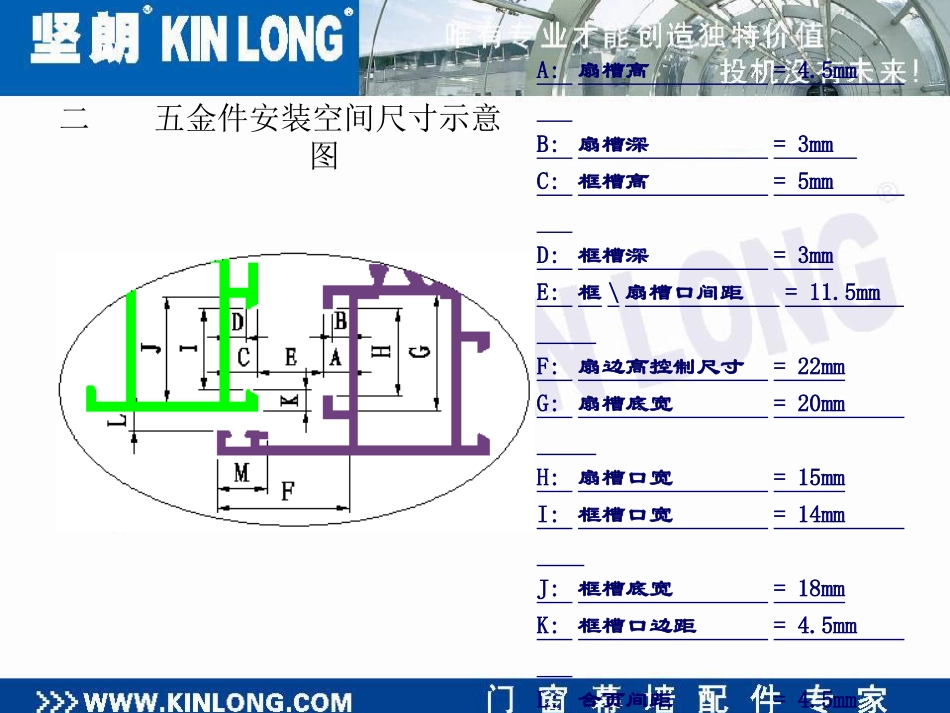

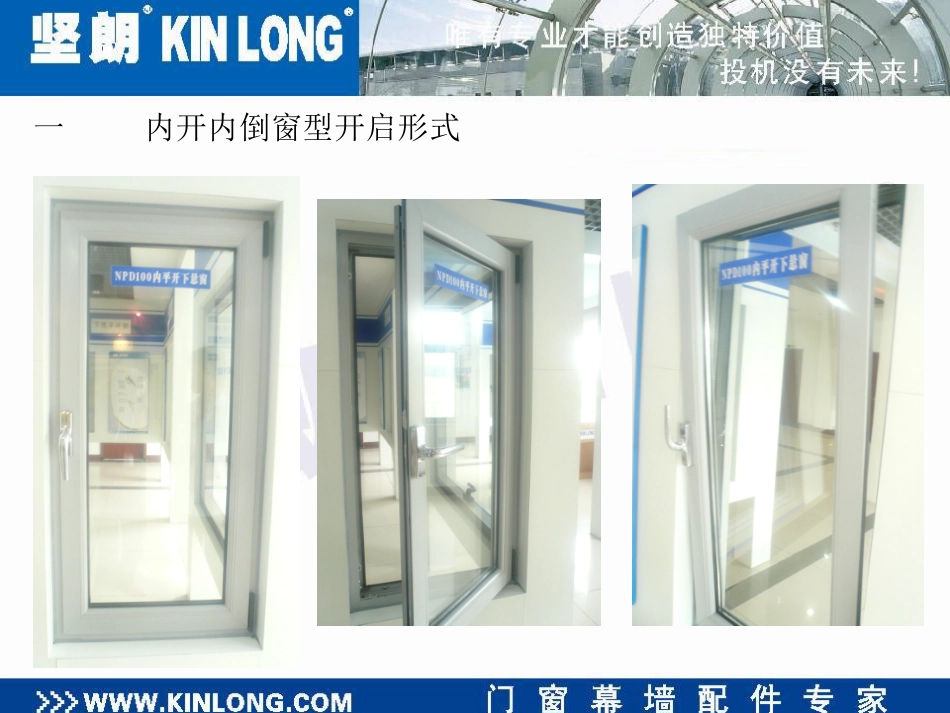

内开内倒窗五金配件的内开内倒窗五金配件的选用及其性能选用及其性能一内开内倒窗型开启形式A:扇槽高=4.5mmB:扇槽深=3mmC:框槽高=5mmD:框槽深=3mmE:框\扇槽口间距=11.5mmF:扇边高控制尺寸=22mmG:扇槽底宽=20mmH:扇槽口宽=15mmI:框槽口宽=14mmJ:框槽底宽=18mmK:框槽口边距=4.5mmL:合页间距=4.5mmM:执手安装构造尺寸≤7.5mm二五金件安装空间尺寸示意图三五金件的总体介绍锁闭部分承重部分辅助部分控制部分五金件的分类控制部分锁闭部分锁闭部分承重部分执手•执手就是窗上的指挥官，执手的运动控制窗户的开启与关闭，甚至参与别的特殊功能。同时，执手作为门窗上的一个外观件，用在窗户上起到一定的装饰作用。公司目前能够旋转180度的内开执手都可以作为内开内倒窗型上上拉杆是实现窗户内平开和内下悬的双重功能及功能转化之间转化的配件，同时在使用时承受窗扇上的拉力。用于内开内倒的拉杆有LG10LG11N8B，LG10适用窗宽380~450mmLG11适用窗宽450~600mmN8B适用窗宽650~1600mm转角器改变传动系统的动动方向，同时也有传递力的作用，满足上拉杆及其它配件运动所需要的力。上合页使窗扇能够正常开启与关闭，承受窗户的的重量，同时与上拉杆相联接，窗户下悬时，承受窗户下悬时的拉力。此转轴采用高强度不锈钢，确保能够承受足够的拉力翻转支撑窗扇在内倒时，与支撑块一起使用将扇的下端定住，起到一个定点支撑的作用。支撑块对翻转支撑起到一个定位的作用，同时窗户在锁闭状态下，它也起到一个重力支撑作用，使得窗户在开启与关闭时也更为顺畅。下悬时，翻转支撑的下端插入此槽口，用于窗户下悬时提供一个支撑点。垫块与支撑块配套使用，和支撑块同时起到窗户关闭时支撑窗户的部分重量，疏缓合页或滑撑的在关闭时长期处于沉重状态。备注：材料(3017),通过注塑成型。防脱器防止窗户在下悬状态时，翻转支撑在窗重分力的作用下而从支撑块中滑出。下合页分左右（左右可调），承受扇的重量通过调节内六角，可以对扇进行左右微调此处合页轴未与合页上端连接，主要是因为下悬时合页轴可以倾斜。通过调节内六角，可以对扇进行上下微调，主要用于调节窗户上下间隙不一致的问题。防误传动杆防止误操作，确保窗户在平开状态的时候直接切换到下悬状态而导致窗扇掉落。锁块与锁点相配合，起锁闭作用。采用斜顶式螺钉，安装快捷四内平开下悬窗五金件的选择执手的选择•根据室内的风格和客户的喜好有不同的安案可供客户选择。流线型简约型稳重型小拉杆的选择LG10LG11规格：298X20X14规格：309X19.5X13.5铆钉（NDG-40）小联头（NDG-01）转角器的选择ZA1ZA2ZA3与ZA1不同，通过螺钉与铝杆连接与ZA1不同，锁点高度为8.5mm，主要用于单边C槽的幕墙型材中。ZA1大联头与铝杆连接方式不同ZA2主要用于多边多点锁内开内倒窗中五、内平开下悬窗的安装内平开下悬五金件安装示意图内平开下悬窗部分五金件调节示意图调节窗户掉角调节密封压力调节密封压力调节上下与左右距离调节内倒时窗户下边的框扇间隙六、内平开下悬窗常见的工程问题由于型材槽口（下图蓝线部分）特殊易出现的问题：当选用LG10的小拉杆时，小拉杆容易与铝杆脱离。窗型过大窗型过大主要指的是窗扇的尺寸过大，这在安装时会导致执手侧间距过小，从而使窗户在开启时刮碰或者窗户无法关闭等现象。不选配风撑或限位装置•在平开状态，突然受到外力（主要是风压）的作用，使得窗扇拥有一个较高的速度绕着合页轴转动而撞击洞口或障碍物，在撞击力的作用下可能会导致玻璃破碎，甚至合页出现扭曲后，窗扇脱落。
