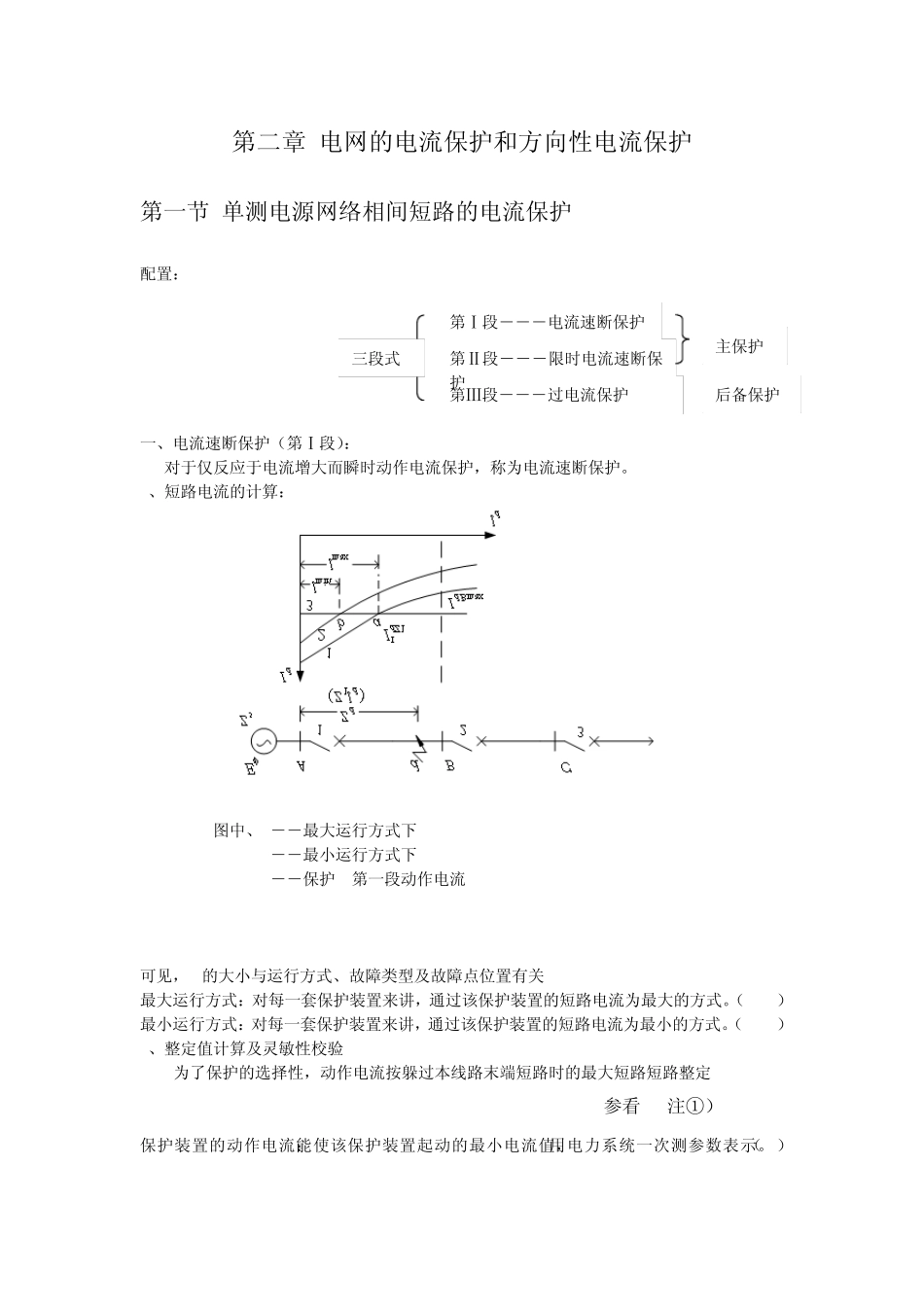

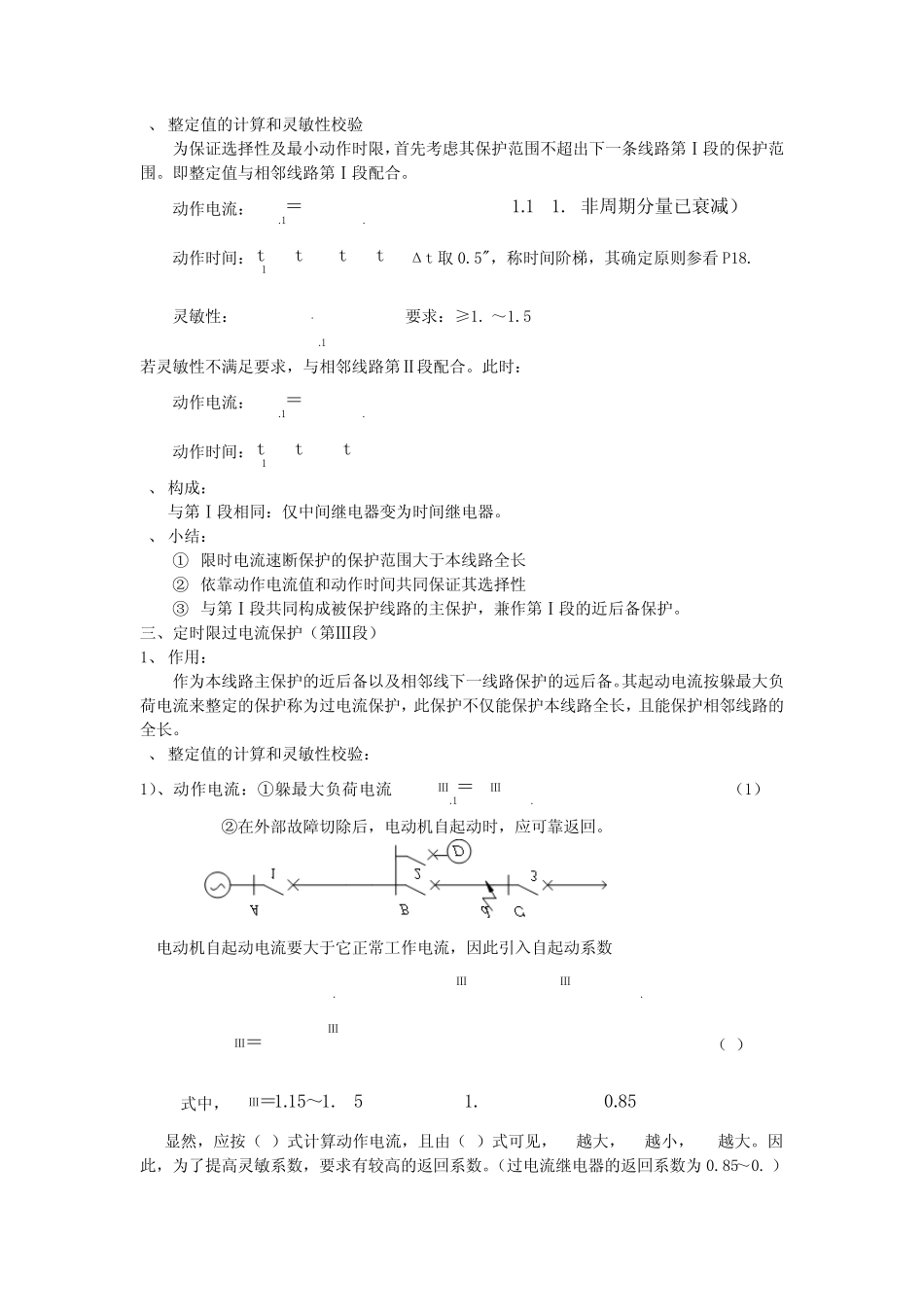

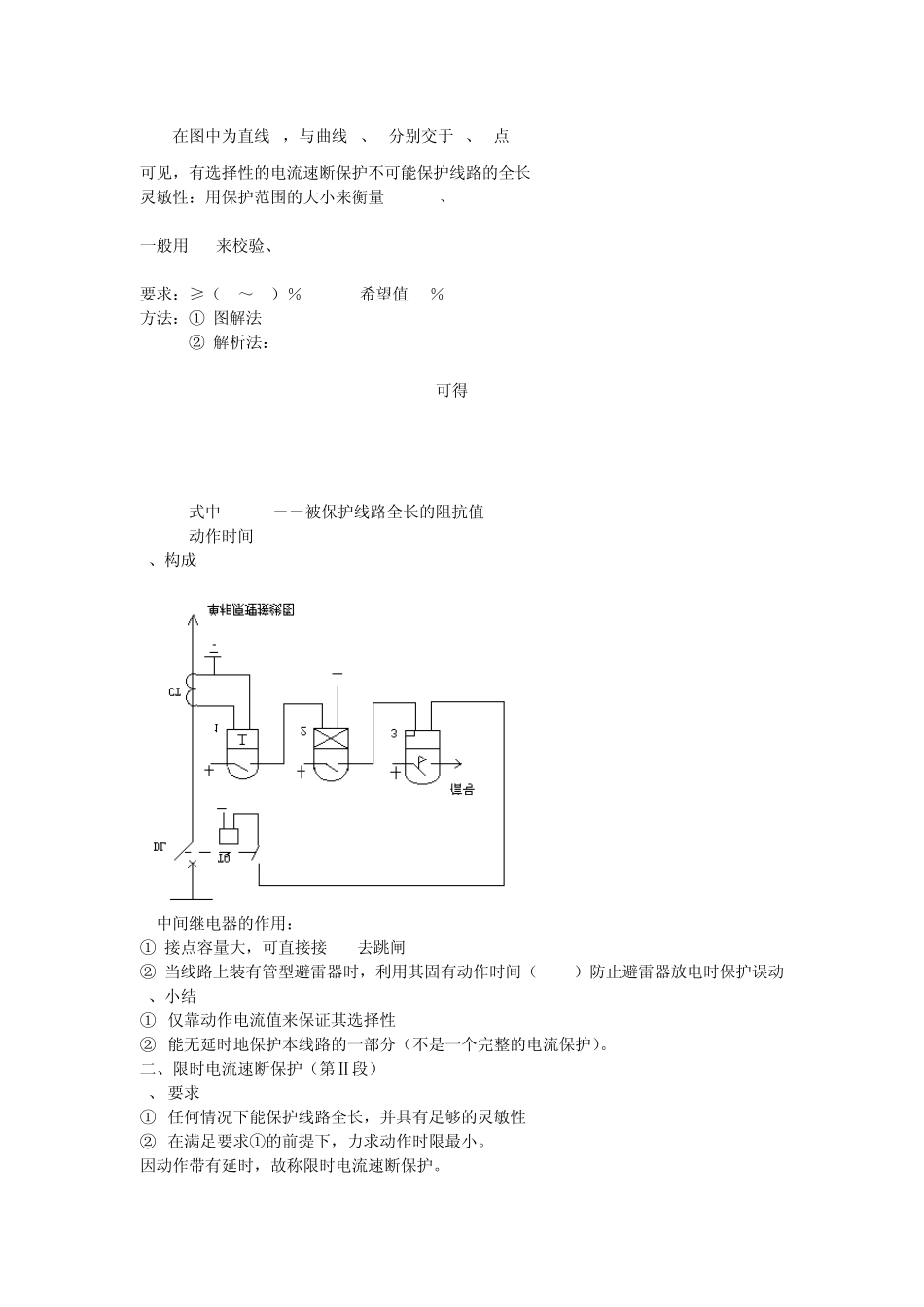

第二章电网的电流保护和方向性电流保护第一节单测电源网络相间短路的电流保护配置：三段式第Ⅰ段―――电流速断保护第Ⅱ段―――限时电流速断保护第Ⅲ段―――过电流保护主保护后备保护一、电流速断保护（第Ⅰ段）：对于仅反应于电流增大而瞬时动作电流保护，称为电流速断保护。1、短路电流的计算：图中、1――最大运行方式下 d(3)2――最小运行方式下 d(2)3――保护1第一段动作电流dsdsdlZZEZZEI1)3(+=+=φφdsddlZZEII1)3()2(2323+==φ可见，Id的大小与运行方式、故障类型及故障点位置有关最大运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最大的方式。（Zs.min）最小运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最小的方式。（Zs.max）2、整定值计算及灵敏性校验为了保护的选择性，动作电流按躲过本线路末端短路时的最大短路短路整定max..1.BdkdzIKI⋅=ΙΙ注①）参看 15(3.1~2.1pKk=Ι保护装置的动作电流：能使该保护装置起动的最小电流值，用电力系统一次测参数表示。（IdZ）在图中为直线3，与曲线1、2分别交于a、b点Ι1.dzI可见，有选择性的电流速断保护不可能保护线路的全长灵敏性：用保护范围的大小来衡量lmax、lmin一般用lmin来校验、%100min×ll要求：≥（15～20）％ 希望值50％方法：①图解法②解析法：可得min.1max1.23dsdZlZZEI+=Ιφ)23(1%100max1.minsdZLZIEZll−⋅=×Ιφ式中ZL=Z1l――被保护线路全长的阻抗值动作时间t=0s3、构成中间继电器的作用：①接点容量大，可直接接TQ去跳闸②当线路上装有管型避雷器时，利用其固有动作时间（60ms）防止避雷器放电时保护误动4、小结①仅靠动作电流值来保证其选择性②能无延时地保护本线路的一部分（不是一个完整的电流保护）。二、限时电流速断保护（第Ⅱ段）1、要求①任何情况下能保护线路全长，并具有足够的灵敏性②在满足要求①的前提下，力求动作时限最小。因动作带有延时，故称限时电流速断保护。2、整定值的计算和灵敏性校验为保证选择性及最小动作时限，首先考虑其保护范围不超出下一条线路第Ⅰ段的保护范围。即整定值与相邻线路第Ⅰ段配合。动作电流：ΙΠΠ⋅2.1.dZkdZIKI ＝非周期分量已衰减）(2.1~1.1=ΠkK动作时间：Δt 取 0.5"，称时间阶梯，其确定原则参看 P18.tttt∆=∆+= ΙΠ21灵敏性：要求：≥1.3～1.5Π=1.min.dZdBlmIIK若灵敏性不满足要求，与相邻线路第Ⅱ段配合。此时：动作电流：ΠΠΠ⋅2.1.dZkdZIKI ＝动作时间：ttt∆+...
