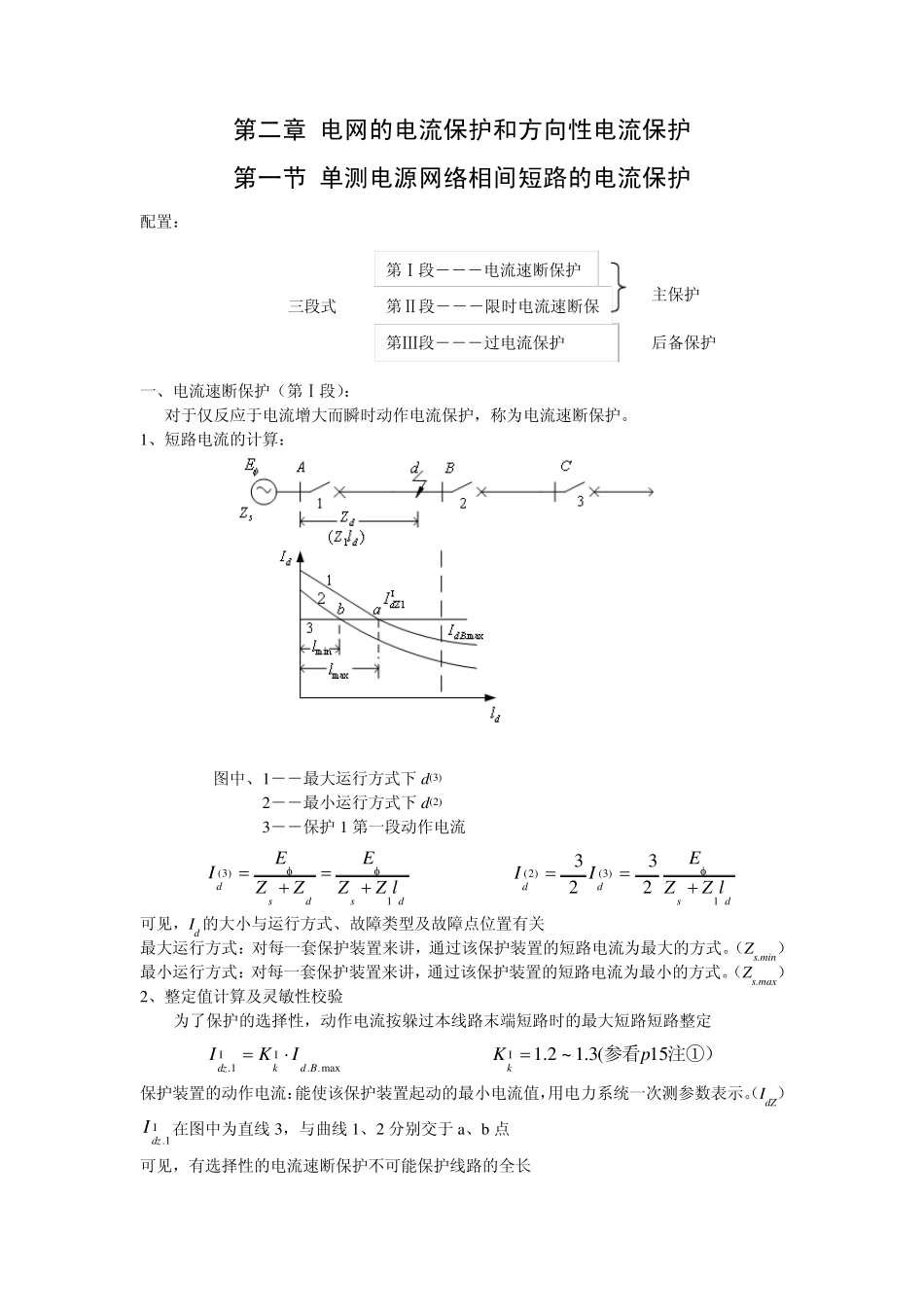

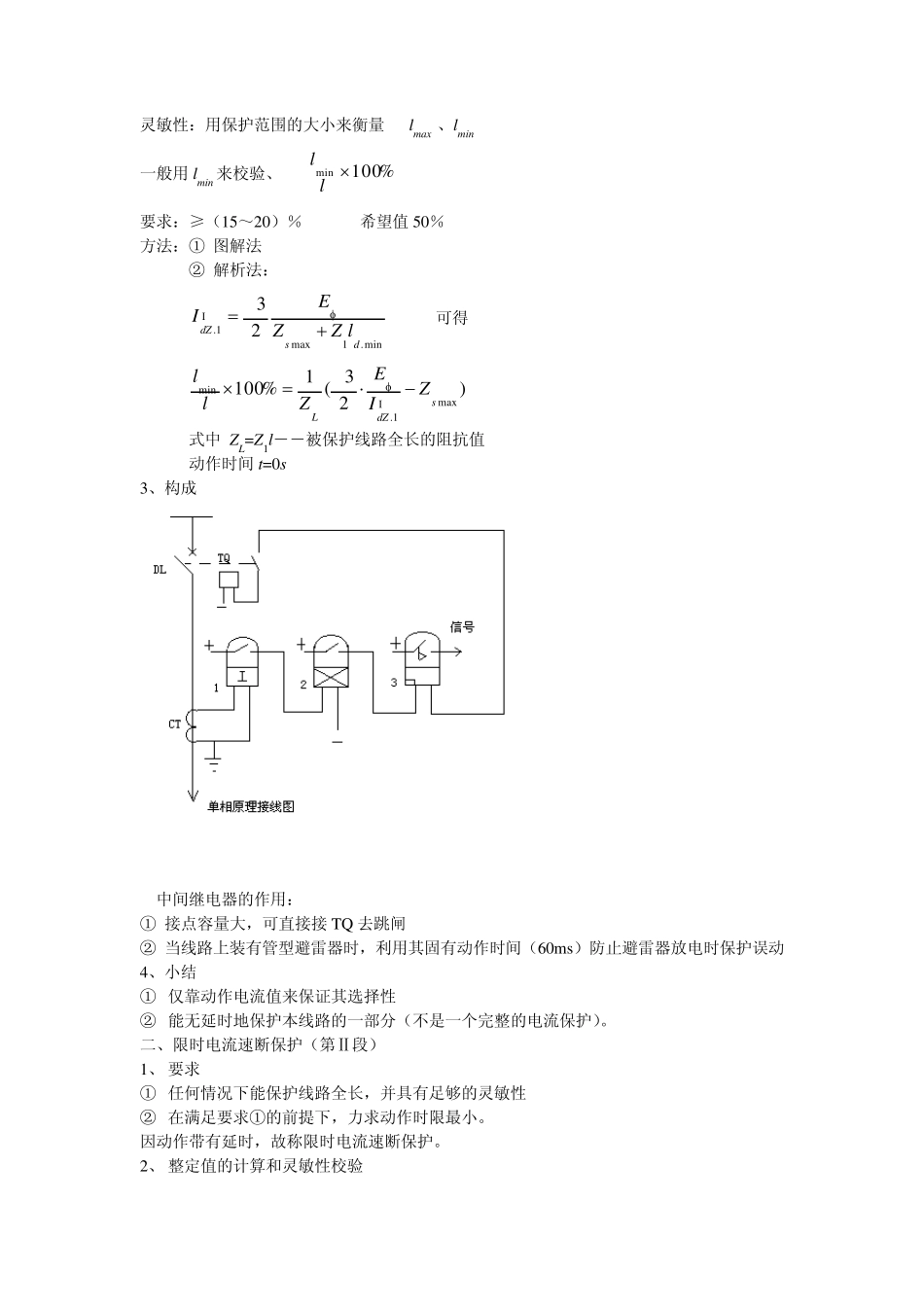

第二章 电网的电流保护和方向性电流保护 第一节 单测电源网络相间短路的电流保护 配置： 一、电流速断保护（第Ⅰ段）： 对于仅反应于电流增大而瞬时动作电流保护，称为电流速断保护。 1、短路电流的计算： 图中、1――最大运行方式下 d(3) 2――最小运行方式下 d(2) 3――保护1 第一段动作电流 dsdsdlZZEZZEI1)3( dsddlZZEII1)3()2(2323 可见，Id 的大小与运行方式、故障类型及故障点位置有关 最大运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最大的方式。（Zs.min） 最小运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最小的方式。（Zs.max） 2、整定值计算及灵敏性校验 为了保护的选择性，动作电流按躲过本线路末端短路时的最大短路短路整定 max..1.BdkdzIKI 注①）参看 15(3.1~2.1pKk  保护装置的动作电流：能使该保护装置起动的最小电流值，用电力系统一次测参数表示。（IdZ） 1.dzI在图中为直线 3，与曲线 1、2 分别交于a、b 点 可见，有选择性的电流速断保护不可能保护线路的全长 三段式 第Ⅰ段―――电流速断保护 第Ⅱ段―――限时电流速断保第Ⅲ段―――过电流保护 主保护 后备保护 灵敏性：用保护范围的大小来衡量 lmax 、lmin 一般用lmin 来校验、 %100min ll 要求：≥（15～20）％ 希望值50％ 方法：① 图解法 ② 解析法： min.1max1.23dsdZlZZEI 可得 )23(1%100max1.minsdZLZIEZll 式中 ZL=Z1l――被保护线路全长的阻抗值 动作时间 t=0s 3、构成 中间继电器的作用： ① 接点容量大，可直接接 TQ 去跳闸 ② 当线路上装有管型避雷器时，利用其固有动作时间（60ms）防止避雷器放电时保护误动 4、小结 ① 仅靠动作电流值来保证其选择性 ② 能无延时地保护本线路的一部分（不是一个完整的电流保护）。 二、限时电流速断保护（第Ⅱ段） 1、 要求 ① 任何情况下能保护线路全长，并具有足够的灵敏性 ② 在满足要求①的前提下，力求动作时限最小。 因动作带有延时，故称限时电流速断保护。 2、 整定值的计算和灵敏性校验 为保证选择性及最小动作时限，首先考虑其保护范围不超出下一条线路第Ⅰ段的保护范围。即整定值与相邻线路第Ⅰ段配合。 动作电流：2.1.dZkdZIKI＝ 非周期分量已衰减）(2.1~1.1kK 动作时间：tttt21 Δ t取 0.5"，...
