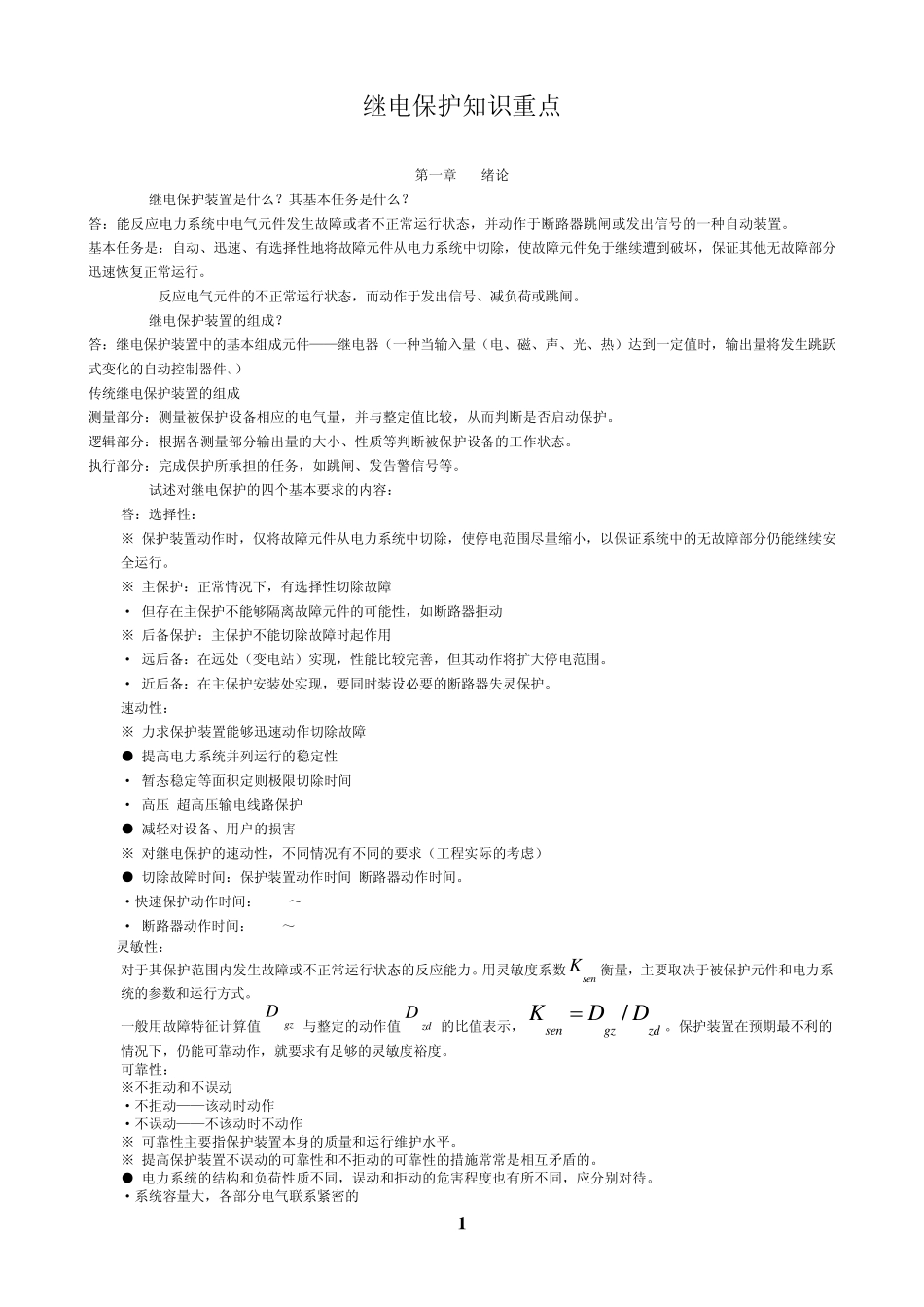

1 继电保护知识重点 第一章 绪论 1. 继电保护装置是什么？其基本任务是什么？ 答：能反应电力系统中电气元件发生故障或者不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。 基本任务是：自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。 反应电气元件的不正常运行状态，而动作于发出信号、减负荷或跳闸。 2. 继电保护装置的组成？ 答：继电保护装置中的基本组成元件——继电器（一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。） 传统继电保护装置的组成 测量部分：测量被保护设备相应的电气量，并与整定值比较，从而判断是否启动保护。 逻辑部分：根据各测量部分输出量的大小、性质等判断被保护设备的工作状态。 执行部分：完成保护所承担的任务，如跳闸、发告警信号等。 3. 试述对继电保护的四个基本要求的内容： 答：选择性： ※ 保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。 ※ 主保护：正常情况下，有选择性切除故障 · 但存在主保护不能够隔离故障元件的可能性，如断路器拒动 ※ 后备保护：主保护不能切除故障时起作用 · 远后备：在远处（变电站）实现，性能比较完善，但其动作将扩大停电范围。 · 近后备：在主保护安装处实现，要同时装设必要的断路器失灵保护。 速动性： ※ 力求保护装置能够迅速动作切除故障 ● 提高电力系统并列运行的稳定性 · 暂态稳定等面积定则极限切除时间 · 高压/超高压输电线路保护 ● 减轻对设备、用户的损害 ※ 对继电保护的速动性，不同情况有不同的要求（工程实际的考虑） ● 切除故障时间：保护装置动作时间+断路器动作时间。 ·快速保护动作时间：0.01～0.04s · 断路器动作时间：0.02～0.06s 灵敏性： 对于其保护范围内发生故障或不正常运行状态的反应能力。用灵敏度系数senK衡量，主要取决于被保护元件和电力系统的参数和运行方式。 一般用故障特征计算值gzD与整定的动作值zdD的比值表示，/sengzzdKDD。保护装置在预期最不利的情况下，仍能可靠动作，就要求有足够的灵敏度裕度。 可靠性： ※不拒动和不误动 ·不拒动——该动时动作 ·不误动——不该动时不动作 ※ 可靠性主要指保护装置本身的质量和运行维护水平。 ※ 提高保护装置不...
