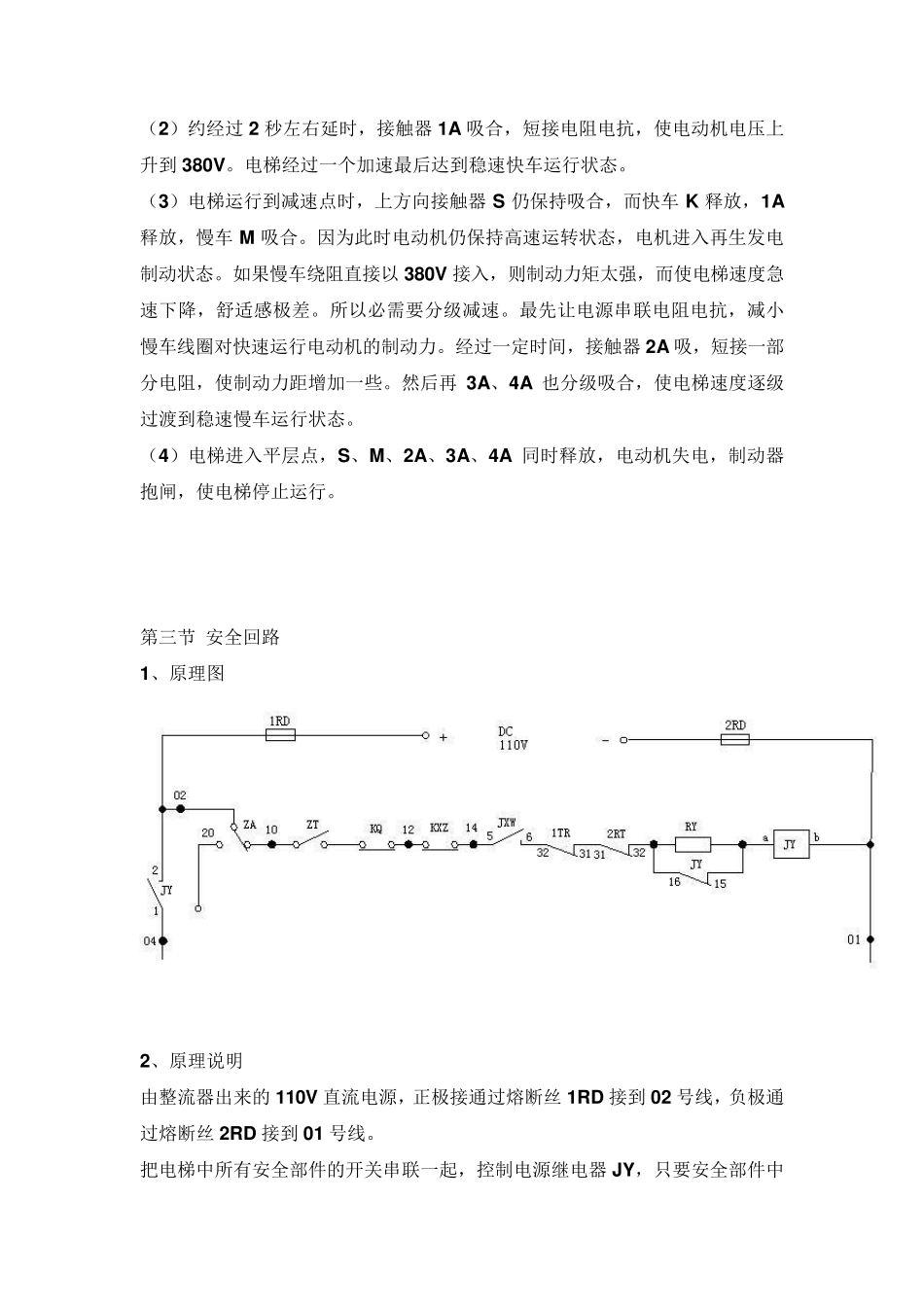

继电器控制电梯的原理 第一节 信号控制电梯功能简述 1 前 言 因为目前电梯已大多采用多微机网络控制系统，串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高，传统的继电器控制系统已退出了历史的舞台。所以许多电梯同行对继电器控制系统已非常陌生。其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。特别是想了解 PLC 应用及编程的朋友，因为PLC 梯形图结构与继电器回路图极为相似，而且我们接触的电梯控制系统中，多少还有一些继电器回路，所以人为一个电梯维修技术人员，我们有必要对继电器控制系统有一些了解。现在我们以 XH（信号控制）电梯为例，来熟悉一下继电器控制电梯的原理。 2 信号控制电梯功能简述 本系统为有司机操作系统。在轿内操纵箱装有对应层站数的指令按钮。各层厅门外装有一只召唤盒。底层只有一只向上方向的召唤按钮。顶层也装有一只向下方向的召唤按钮。中间层站各装有两只，分别为向上和向下召唤按钮。 当厅外有人需要搭乘电梯，就根据目的地要求按下向上或向下召唤按钮，召唤信号就被登记。同时轿内操纵箱上就有显示某层有召唤请求，并且蜂鸣器鸣叫。司机按照召唤请求需要，按下相应的层站指令按钮。层站指令被登记并显示。电梯控制系统根据当前轿厢的位置与指令的要求，自动判断出运行方向，并在操纵箱的方向按钮上显示。 司机根据方向显示，按向上或向下的方向按钮，电梯开始关门，待门全部关好，电梯向上运行，通过压降起动、加速后进入稳速快车运行。电梯运行过程中，装在厅门外的楼层显示器不断刷新当前轿厢的位置。当电梯到达目的层时，自动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。电梯到达平层位置停止运行，制动器抱闸。随即电梯开门，完成了一个电梯运行的过程。 电梯检修状态的运行：电梯操纵箱、轿顶、机房都装有一只检修开关和上行、下行按钮，当处于检修位时，电梯切断自动定向、快车启动等回路，使电梯只能运行于慢车状态。检修人员只要按下向上或向下按钮，电梯即慢速上行或下行。但检修有优先级别，即轿顶操作权最优先。 第二节 主回路 1、主回路原理图 2、原理说明 （1)电梯开始向上启动运行时，快车接触器K 吸合，向上方向接触器S 吸合。因为刚启动时接触器1A 还未吸合，所以 380V 通过电阻电抗 RQA、XQ 接通电动机快车绕阻，使电动机降压起动运行。 （2）约经过2 秒左右延时，接触器1A 吸合，短接电阻电抗，使电动机电压上升到...
