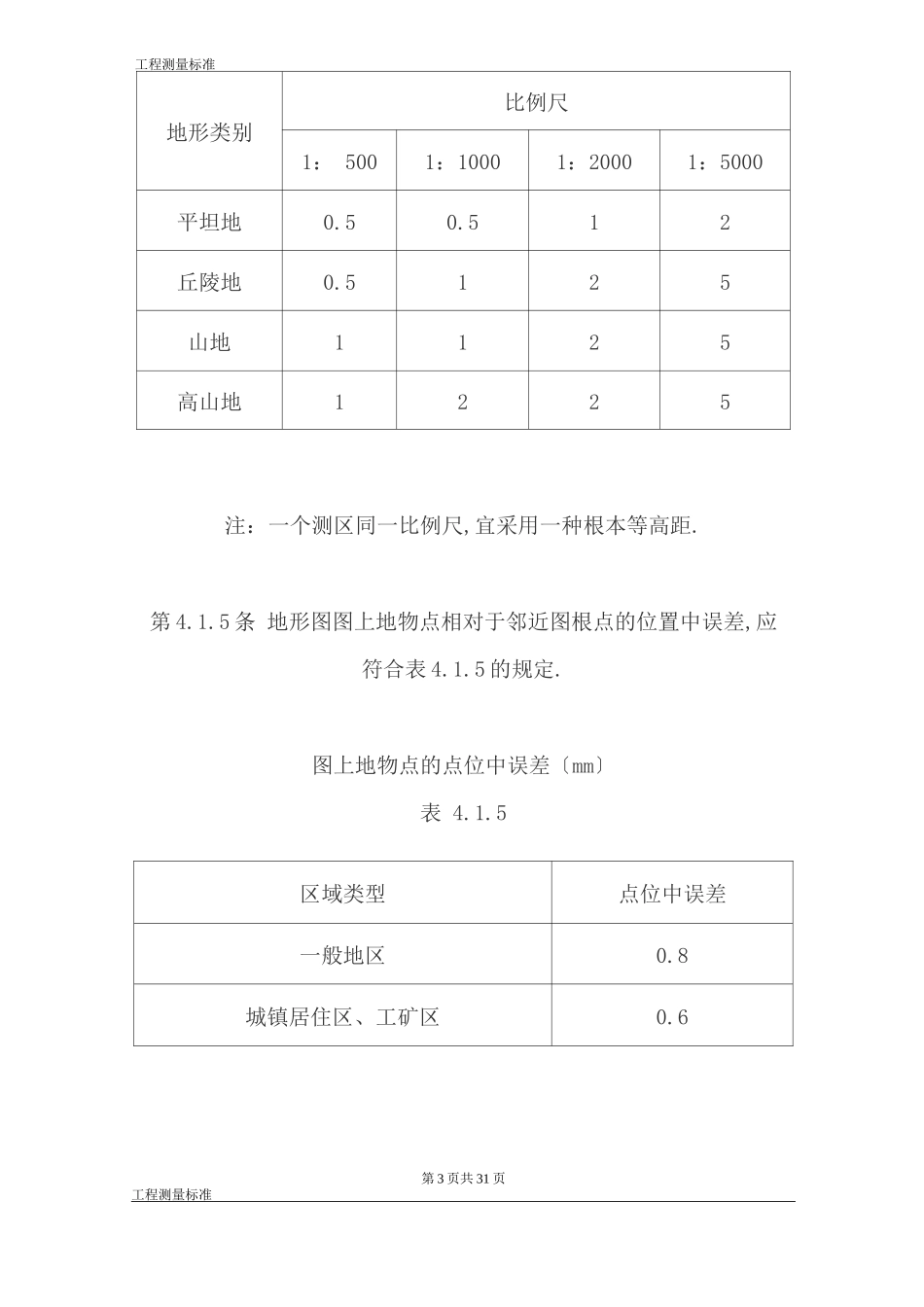

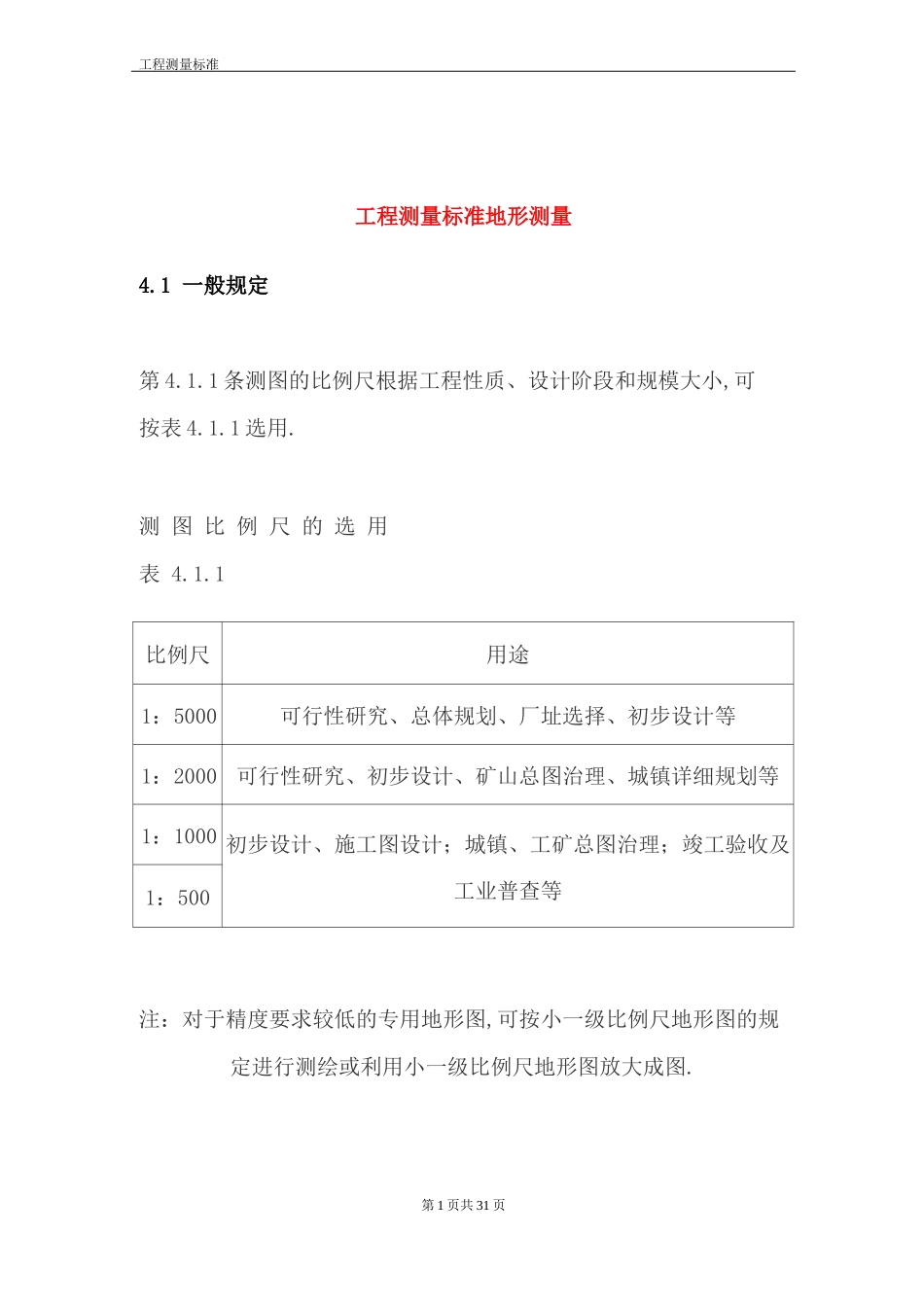

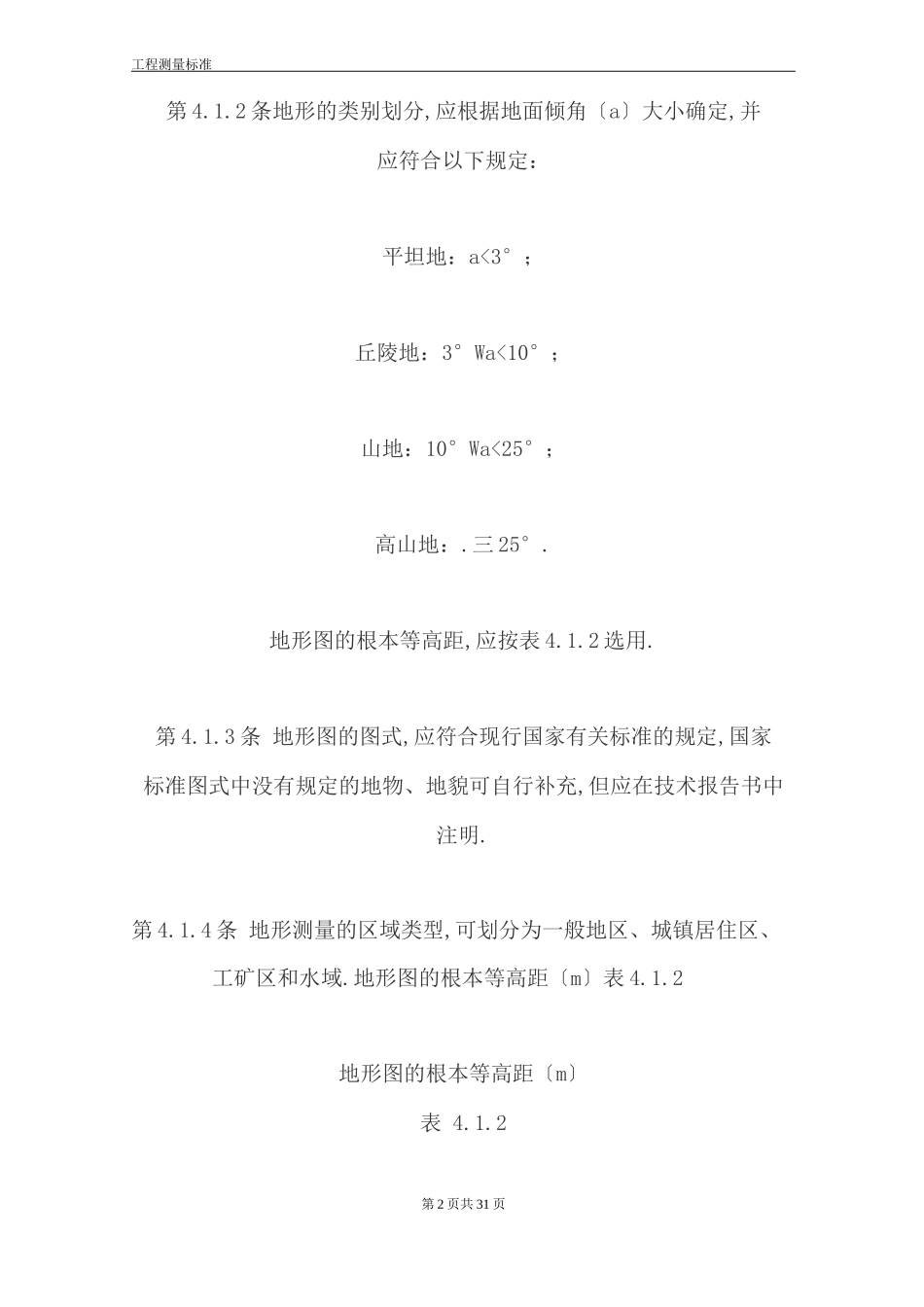

工程测量标准工程测量标准地形测量4.1 一般规定第 4.1.1 条测图的比例尺根据工程性质、设计阶段和规模大小,可按表 4.1.1 选用.测 图 比 例 尺 的 选 用表 4.1.1比例尺用途1：5000可行性研究、总体规划、厂址选择、初步设计等1：2000可行性研究、初步设计、矿山总图治理、城镇详细规划等1：1000 初步设计、施工图设计；城镇、工矿总图治理；竣工验收及工业普查等1：500注：对于精度要求较低的专用地形图,可按小一级比例尺地形图的规定进行测绘或利用小一级比例尺地形图放大成图.第 1 页共 31 页工程测量标准第 4.1.2 条地形的类别划分,应根据地面倾角〔a〕大小确定,并应符合以下规定：平坦地：a<3°；丘陵地：3°Wa<10°；山地：10°Wa<25°；高山地：.三 25°.地形图的根本等高距,应按表 4.1.2 选用.第 4.1.3 条 地形图的图式,应符合现行国家有关标准的规定,国家标准图式中没有规定的地物、地貌可自行补充,但应在技术报告书中注明.第 4.1.4 条 地形测量的区域类型,可划分为一般地区、城镇居住区、 工矿区和水域.地形图的根本等高距〔m〕表 4.1.2地形图的根本等高距〔m〕表 4.1.2第 2 页共 31 页工程测量标准地形类别比例尺1： 5001：10001：20001：5000平坦地0.50.512丘陵地0.5125山地1125高山地1225注：一个测区同一比例尺,宜采用一种根本等高距.第 4.1.5 条 地形图图上地物点相对于邻近图根点的位置中误差,应符合表 4.1.5 的规定.图上地物点的点位中误差〔mm〕表 4.1.5区域类型点位中误差一般地区0.8城镇居住区、工矿区0.6第 3 页共 31 页工程测量标准注：隐蔽或施测困难的地区,可放宽 50%.第 4.1.6 条等高线插求点对邻近图根点的高程中误差,应符合表4.1.6 的规定.等高线插求点的高程中误差表 4.1.6地形类别平坦地丘陵地山地高山地高程中误差〔m〕1/3Hd1/2Hd2/3Hd1Hd注：① Hd 为等高距〔m〕；② 隐蔽、困难的地区,可按上表放宽 50%.第 4.1.7 条工矿区细部点位置和高程的中误差,应符合表 4.1.7 的规定.细部点位置和高程的中误差〔cm〕表 4.1.7第 4 页共 31 页工程测量标准地物类别位置高程主要建筑物、构筑物52一般建筑物,构筑物73第 4.1.8 条地形原图制作时,宜选用厚度为 0.07〜0.10mm,伸缩率小于 0.2%.的聚酯薄膜.第 4.1.9 条地形图的分幅,可采用矩形或正方形.图幅的编号,宜采 用图幅西南角坐标的千米数表示.小测区可采用顺序编号；对于已施 测过地形图的测区,亦可...
