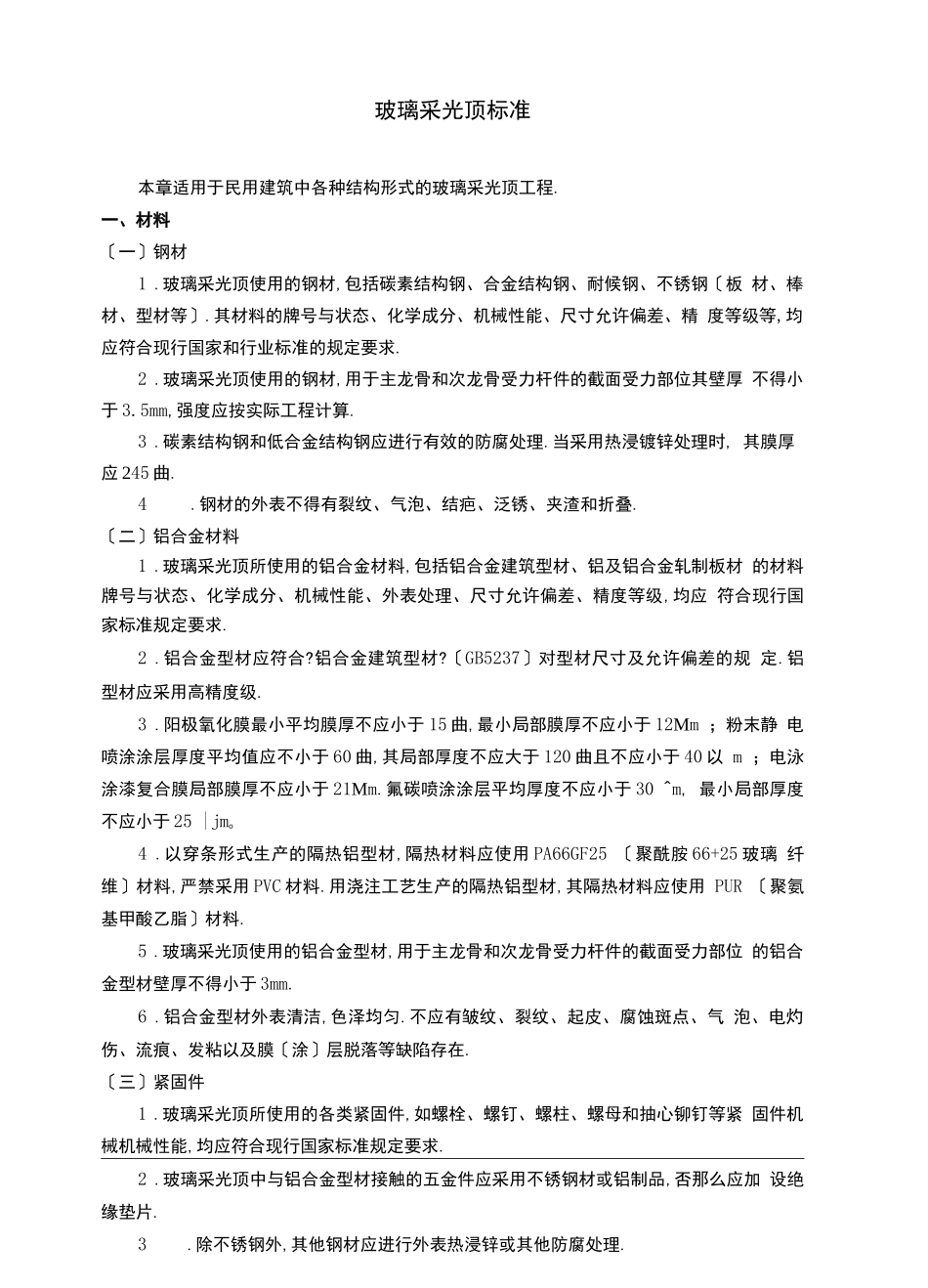

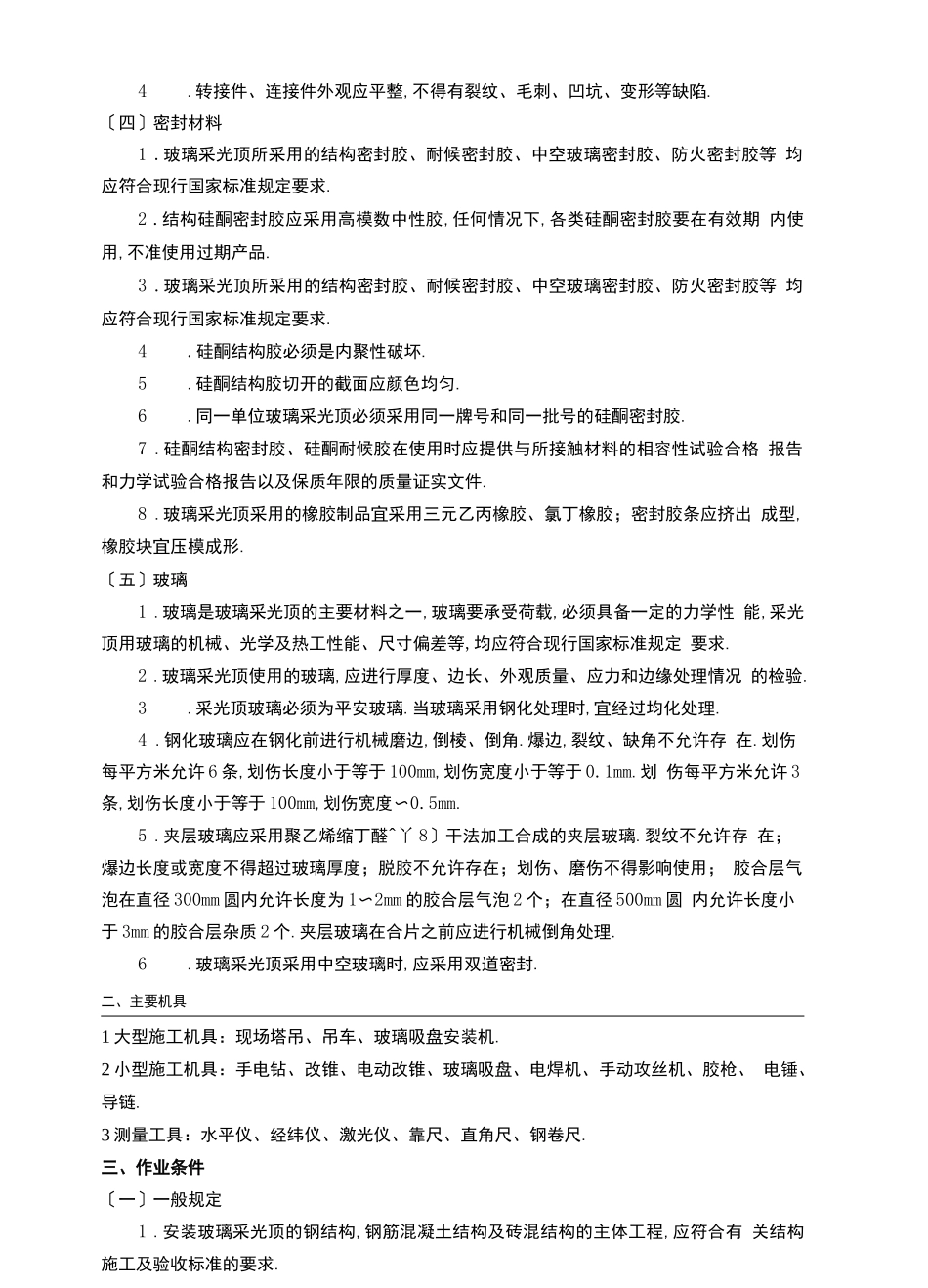

Company Document number: WUUT-WUUY-WBBGB-BWYTT-1982GT玻璃采光顶标准本章适用于民用建筑中各种结构形式的玻璃采光顶工程.一、材料〔一〕钢材1 .玻璃采光顶使用的钢材,包括碳素结构钢、合金结构钢、耐候钢、不锈钢〔板 材、棒材、型材等〕.其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精 度等级等,均应符合现行国家和行业标准的规定要求.2 .玻璃采光顶使用的钢材,用于主龙骨和次龙骨受力杆件的截面受力部位其壁厚 不得小于 3.5mm,强度应按实际工程计算.3 .碳素结构钢和低合金结构钢应进行有效的防腐处理.当采用热浸镀锌处理时, 其膜厚应 245 曲.4.钢材的外表不得有裂纹、气泡、结疤、泛锈、夹渣和折叠.〔二〕铝合金材料1 .玻璃采光顶所使用的铝合金材料,包括铝合金建筑型材、铝及铝合金轧制板材 的材料牌号与状态、化学成分、机械性能、外表处理、尺寸允许偏差、精度等级,均应 符合现行国家标准规定要求.2 .铝合金型材应符合?铝合金建筑型材?〔GB5237〕对型材尺寸及允许偏差的规 定.铝型材应采用高精度级.3 .阳极氧化膜最小平均膜厚不应小于 15 曲,最小局部膜厚不应小于 12Mm ；粉末静 电喷涂涂层厚度平均值应不小于 60 曲,其局部厚度不应大于 120 曲且不应小于 40 以 m ；电泳涂漆复合膜局部膜厚不应小于 21Mm.氟碳喷涂涂层平均厚度不应小于 30 ^m, 最小局部厚度不应小于 25 |jmo4 .以穿条形式生产的隔热铝型材,隔热材料应使用 PA66GF25 〔聚酰胺 66+25 玻璃 纤维〕材料,严禁采用 PVC 材料.用浇注工艺生产的隔热铝型材,其隔热材料应使用 PUR 〔聚氨基甲酸乙脂〕材料.5 .玻璃采光顶使用的铝合金型材,用于主龙骨和次龙骨受力杆件的截面受力部位 的铝合金型材壁厚不得小于 3mm.6 .铝合金型材外表清洁,色泽均匀.不应有皱纹、裂纹、起皮、腐蚀斑点、气 泡、电灼伤、流痕、发粘以及膜〔涂〕层脱落等缺陷存在.〔三〕紧固件1 .玻璃采光顶所使用的各类紧固件,如螺栓、螺钉、螺柱、螺母和抽心铆钉等紧 固件机械机械性能,均应符合现行国家标准规定要求.2 .玻璃采光顶中与铝合金型材接触的五金件应采用不锈钢材或铝制品,否那么应加 设绝缘垫片.3.除不锈钢外,其他钢材应进行外表热浸锌或其他防腐处理.4.转接件、连接件外观应平整,不得有裂纹、毛刺、凹坑、变形等缺陷.〔四〕密封材料1 .玻璃采光顶所采用的结构密封胶、耐候密封胶、中空玻璃密封胶、防火密封胶等 均应符合现行国家标...
