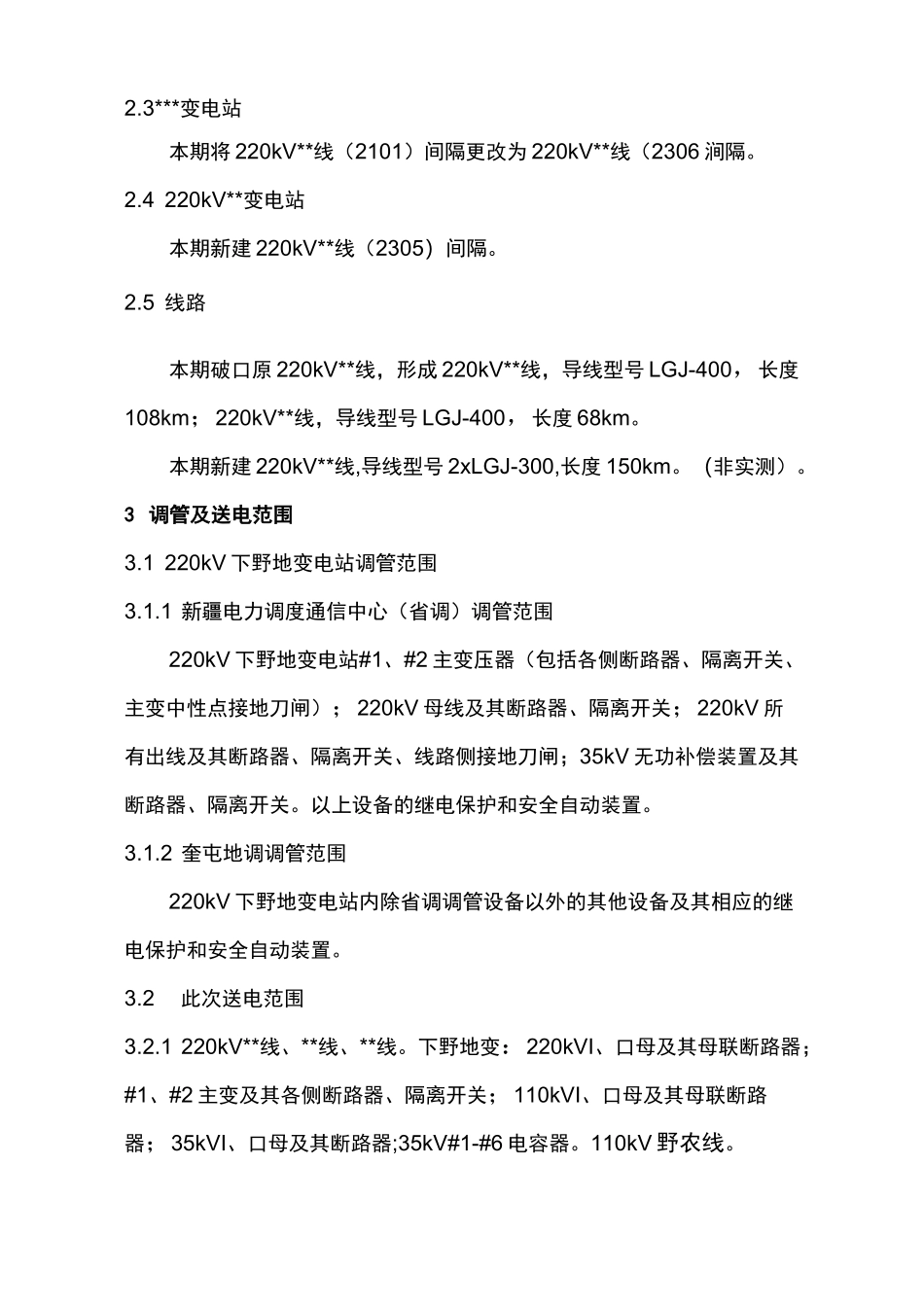

220kV、变电工程送电方案_第2页
2/27

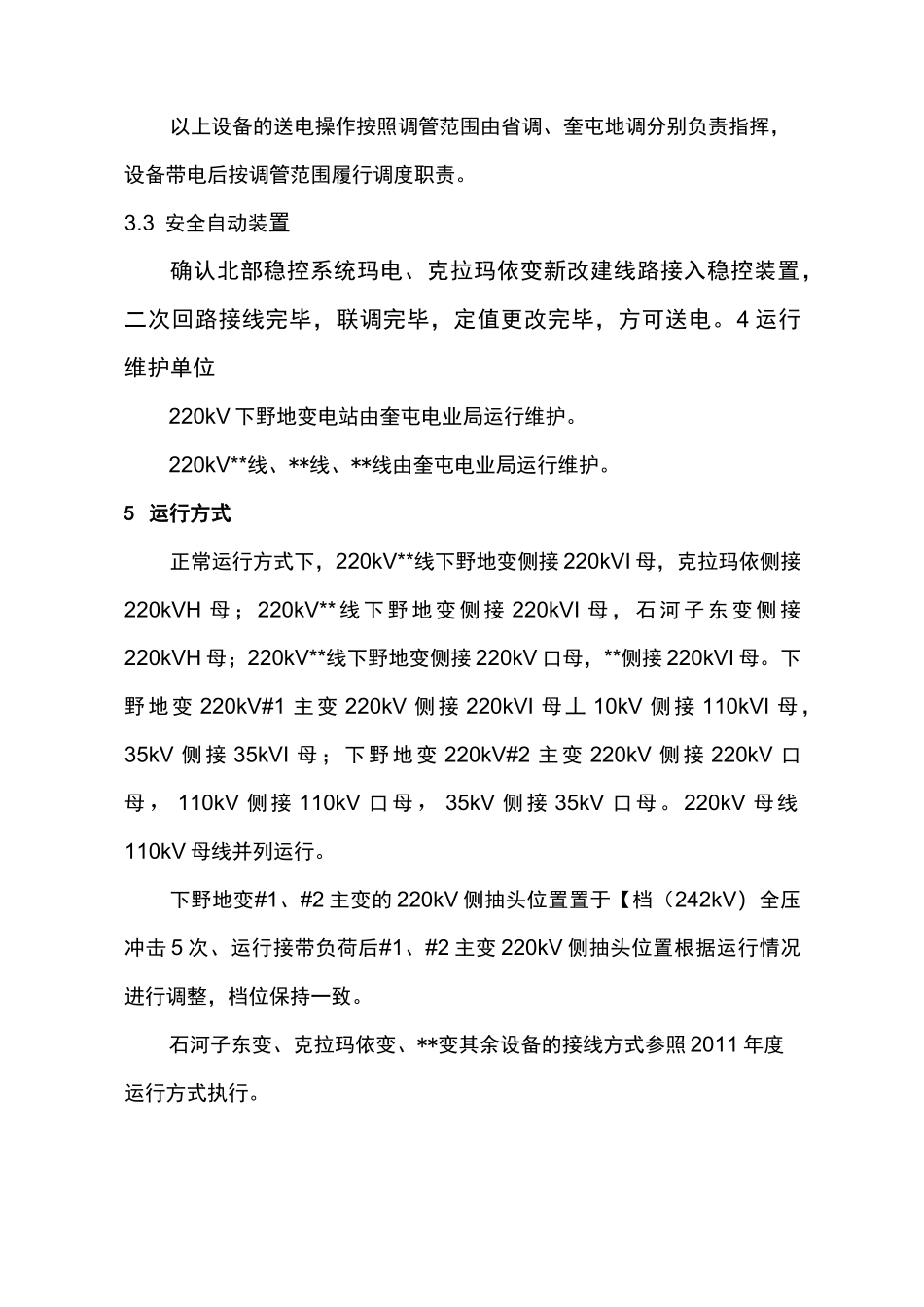

220kV、变电工程送电方案_第3页
3/27
220kV***、变电工程送电方案1 概述220kV***变电工程已施工完毕,经启动验收委员会验收通过后,定于2011 年 6 月 X 日送电。2 工程概况2.1 220kV**地变电站本期新建220kVIsH 母母线,母联断路器(2250)。220kV**线(2306)间隔;220kV**线(2305)间隔;220kV***线(2303)间隔。220kV#1、#2 主变,型号:SFSZ11-180000/220W3;容量:180/180/90MVA;电压比:220±8x1.25%/121/38.5kV;接线组别:YN,yn0,d11;阻抗电压:U12=13%,U13=23%,U23=8%。110kV 母母线,母联断路器(1150)110kV 野农线(1912)备用一线(11W1)备用二线(11W2)、备用三线(11W3)野北线(1916)出线间隔。35kVI、口母母线及其断路器(3550),接于 I 母的 35kV#1 电容器、#2 电容器、#3 电容器,接于口母的 35kV#4 电容器、#5 电容器、#6 电容器,容量均为 12MVar;接于 I 母的备用一线(3579)备用二线(3581)出线间隔。2.2 石河子东变电站本期将 220kV***线(2101)间隔更改为 220kV**线(2303)间隔。2.3***变电站本期将 220kV**线(2101)间隔更改为 220kV**线(2306 涧隔。2.4 220kV**变电站本期新建 220kV**线(2305)间隔。2.5 线路本期破口原 220kV**线,形成 220kV**线,导线型号 LGJ-400,长度108km;220kV**线,导线型号 LGJ-400,长度 68km。本期新建 220kV**线,导线型号 2xLGJ-300,长度 150km。(非实测)。3 调管及送电范围3.1 220kV 下野地变电站调管范围3.1.1 新疆电力调度通信中心(省调)调管范围220kV 下野地变电站#1、#2 主变压器(包括各侧断路器、隔离开关、主变中性点接地刀闸);220kV 母线及其断路器、隔离开关;220kV 所有出线及其断路器、隔离开关、线路侧接地刀闸;35kV 无功补偿装置及其断路器、隔离开关。以上设备的继电保护和安全自动装置。3.1.2 奎屯地调调管范围220kV 下野地变电站内除省调调管设备以外的其他设备及其相应的继电保护和安全自动装置。3.2此次送电范围3.2.1 220kV**线、**线、**线。下野地变:220kVI、口母及其母联断路器;#1、#2 主变及其各侧断路器、隔离开关;110kVI、口母及其母联断路器;35kVI、口母及其断路器;35kV#1-#6 电容器。110kV 野农线。以上设备的送电操作按照调管范围由省调、奎屯地调分别负责指挥,设备带电后按调管范围履行调度职责。3.3 安全自动装置确认北部稳控系统玛电、克拉玛依变新改建线路接入稳控装置,二次回路接线完毕,联调完毕,定值...
