气体报警器使用和维护专题培训课件VIP免费

气体报警器使用和维护专题培训课件_第1页
1/24
气体报警器使用和维护专题培训课件_第2页
2/24
气体报警器使用和维护专题培训课件_第3页
3/24

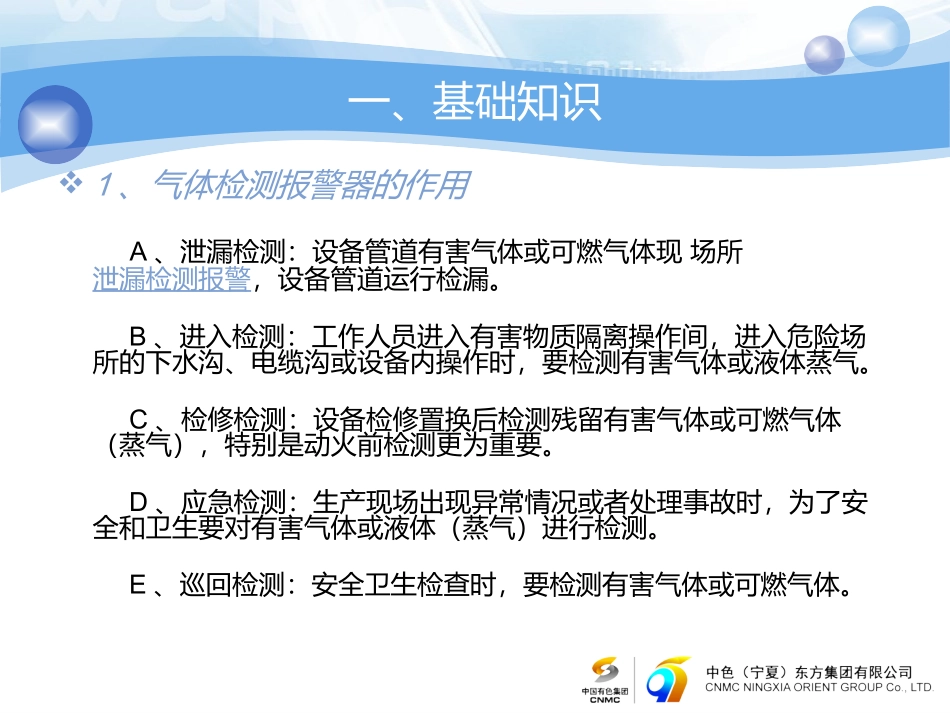

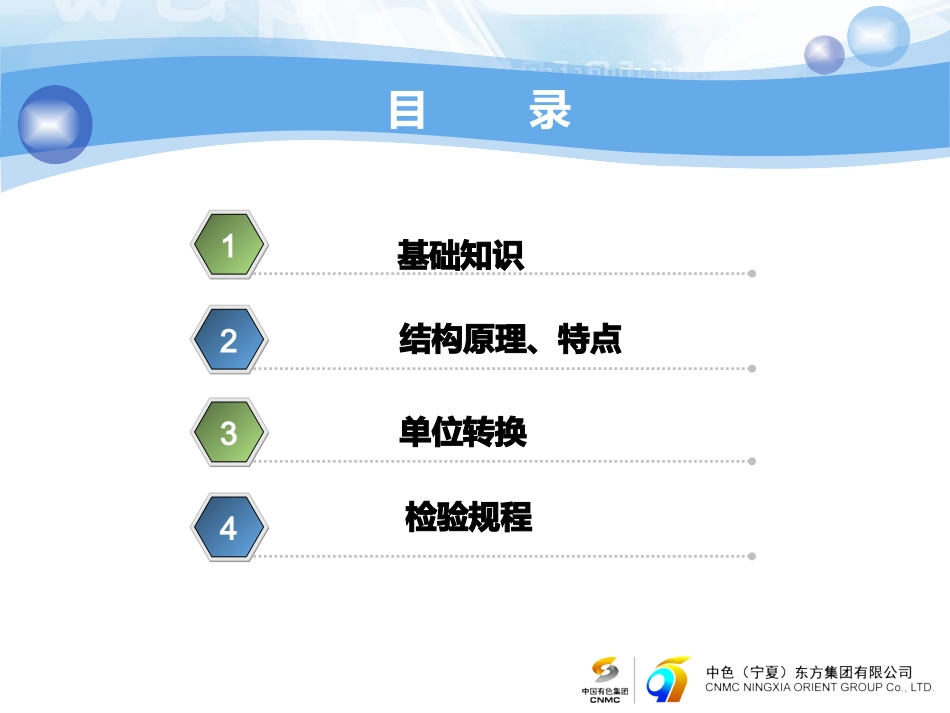

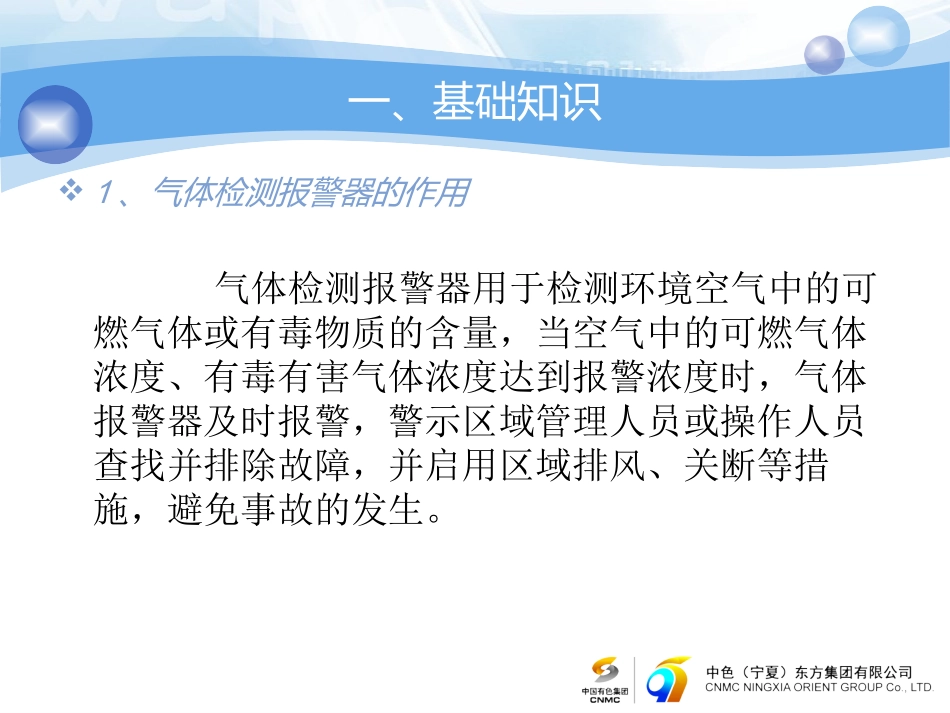

目录1结构原理、特点2单位转换34基础知识检验规程一、基础知识1、气体检测报警器的作用气体检测报警器用于检测环境空气中的可燃气体或有毒物质的含量,当空气中的可燃气体浓度、有毒有害气体浓度达到报警浓度时,气体报警器及时报警,警示区域管理人员或操作人员查找并排除故障,并启用区域排风、关断等措施,避免事故的发生。一、基础知识1、气体检测报警器的作用A、泄漏检测:设备管道有害气体或可燃气体现场所泄漏检测报警,设备管道运行检漏。B、进入检测:工作人员进入有害物质隔离操作间,进入危险场所的下水沟、电缆沟或设备内操作时,要检测有害气体或液体蒸气。C、检修检测:设备检修置换后检测残留有害气体或可燃气体(蒸气),特别是动火前检测更为重要。D、应急检测:生产现场出现异常情况或者处理事故时,为了安全和卫生要对有害气体或液体(蒸气)进行检测。E、巡回检测:安全卫生检查时,要检测有害气体或可燃气体。一、基础知识2、术语1、可燃性气体:在一定范围内,以一定比例与空气混合后,形成的爆炸性混合物气体或蒸气称为可燃性气体。2、爆炸浓度极限:遇到火源能发生爆炸的可燃气体的浓度范围,称为爆炸浓度极限。爆炸浓度一般用体积百分比表示,例如:H2按体积百分数4-94%与O2混合,遇到火源发生爆炸。H2在空气中的爆炸极限为4-74%。3、爆炸下限(LEL):在空气中的可燃气体或蒸气的体积比低于此浓度,将不会形成爆炸气体环境。甲烷的爆炸下限为5%(V/V),异丁烷的爆炸下限为1.8%(V/V)。一、基础知识2、术语4、爆炸上限(UEL):在空气中的可燃气体或蒸气的体积比高于于此浓度,将不会形成爆炸气体环境。5、传感器:将气体的浓度转换为测量信号的原件。一、基础知识2、术语6、催化燃烧传感器:由测量原件和参比原件组成,根据电阻的变化测量可燃气体浓度的传感器。7、半导体传感器:根据半导体表面电阻或电导变化测量气体浓度的传感器。8、电化学传感器:气体在电极上发生电化学反映输出电信号测量气体浓度的传感器。一、基础知识2、术语9、红外线吸收传感器:根据各种气体的红外线吸收谱线不同测量气体浓度的传感器,叫红外线吸收传感器。10、采样装置:用抽吸方式使气体与传感器接触的装置叫采样装置。有电动式和手动式两种。无采样装置的的采样方式称为自然扩散。一、基础知识2、术语11、便携式报警器:容易从一个地方带到另一个地方,在携带中可以使用的报警器。12、固定式报警器:所用部件永久安装在固定场所的报警器。二、结构原理、特点1、催化燃烧式报警器的原理催化燃烧式传感器是目前最广泛使用的一类可燃气体检测传感器。其原理采用惠斯通电桥原理,测量原件一般采用贵金属Pt,表面涂有催化剂,可燃气体进入检测室后与检测原件接触,进行快速无焰燃烧,产生热量,使Pt丝温度升高,电阻值变大,使电桥失衡,产生电压信号,而间接测量气体的浓度。二、结构原理、特点1、催化燃烧式报警器实物图二、结构原理、特点2、半导体式报警器的原理半导体型可燃气体报警器是利用半导体表面电阻变化来测定可燃气体浓度。半导体可燃气体报警器用灵敏度较高的气敏半导体元件,它在工作状态时,遇到可燃气体,半导体电阻下降,下降值与可燃气体浓度有对应关系。二、结构原理、特点3、红外式报警器的原理基于某些气体对红外线的选择性吸收本领,光吸收的大小与气体的浓度有关,吸收的红外辐射强度服从朗伯比尔定律。二、结构原理、特点4、三种报警器的特点原理优点缺点催化式气体燃烧产生热量后电阻变化值来检测气体浓度输出与浓度成正比,再现性好,受温湿度影响小对于有毒气体有反应,使用寿命较短红外式用气体不同浓度不同种类对于不同红外波长的吸收特性检测气体浓度精度高、选择性好,气敏度范围宽价格偏高,使用和维护难度较大半导体式通过测定气体接触前后半导体电性质变化来检测气体浓度成本低,反应快精度较低、重复性差,受环境条件影响较大二、结构原理、特点5、可燃气体报警器的分类:a、按传感器的检测原理分类:催化燃烧型、半导体型、红外线吸收型b、按照使用方式分类:便携式、移动式、固定式c、按照检测功能分...
