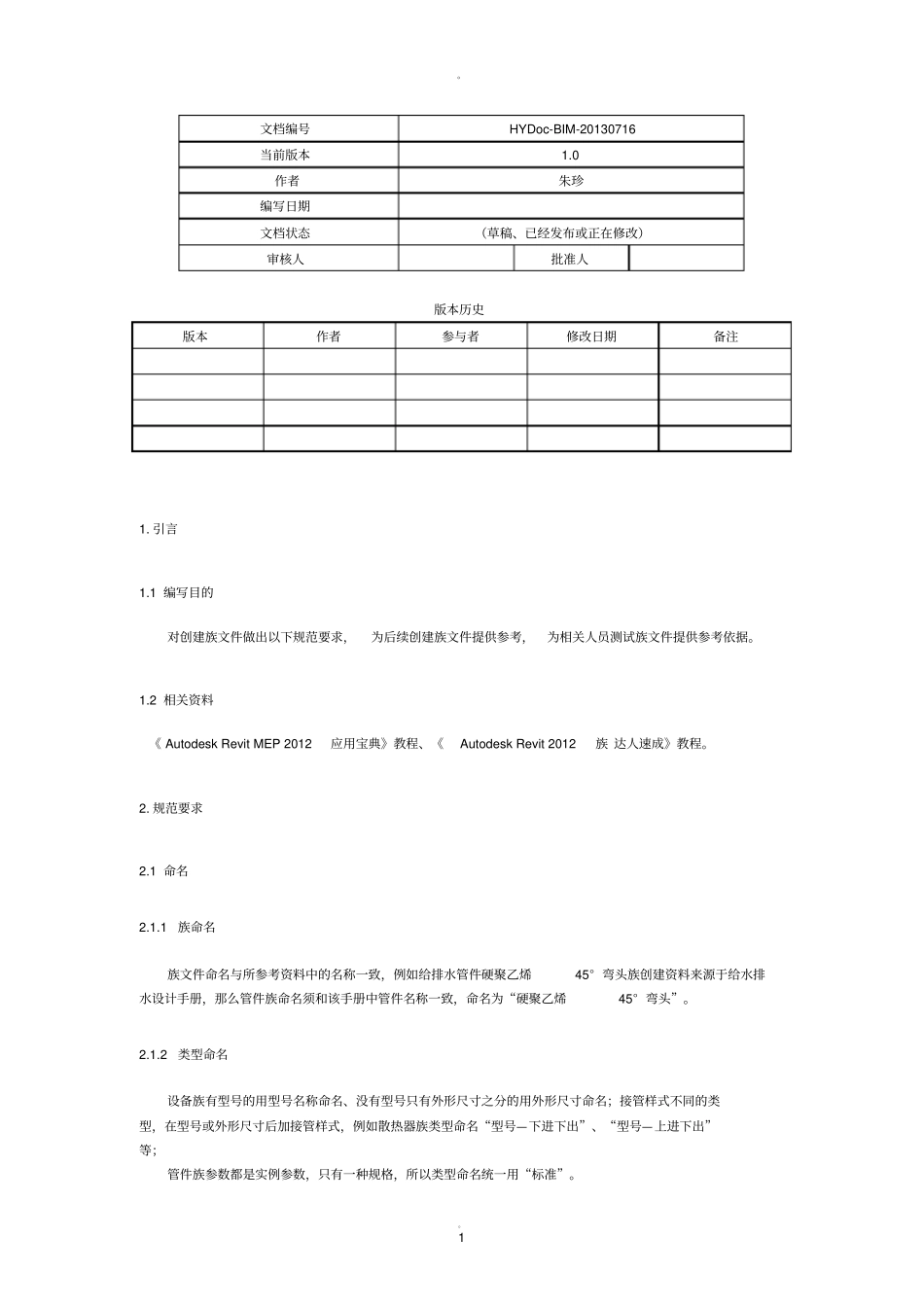

1 文档编号HYDoc-BIM-20130716当前版本1
0作者朱珍编写日期文档状态（草稿、已经发布或正在修改）审核人批准人版本历史版本作者参与者修改日期备注1
1 编写目的对创建族文件做出以下规范要求，为后续创建族文件提供参考，为相关人员测试族文件提供参考依据
2 相关资料《 Autodesk Revit MEP 2012应用宝典》教程、《Autodesk Revit 2012族 达人速成》教程
1族命名族文件命名与所参考资料中的名称一致，例如给排水管件硬聚乙烯45° 弯头族创建资料来源于给水排水设计手册，那么管件族命名须和该手册中管件名称一致，命名为“硬聚乙烯45° 弯头”
2类型命名设备族有型号的用型号名称命名、没有型号只有外形尺寸之分的用外形尺寸命名；接管样式不同的类型，在型号或外形尺寸后加接管样式，例如散热器族类型命名“型号—下进下出”、“型号—上进下出”等；管件族参数都是实例参数，只有一种规格，所以类型命名统一用“标准”

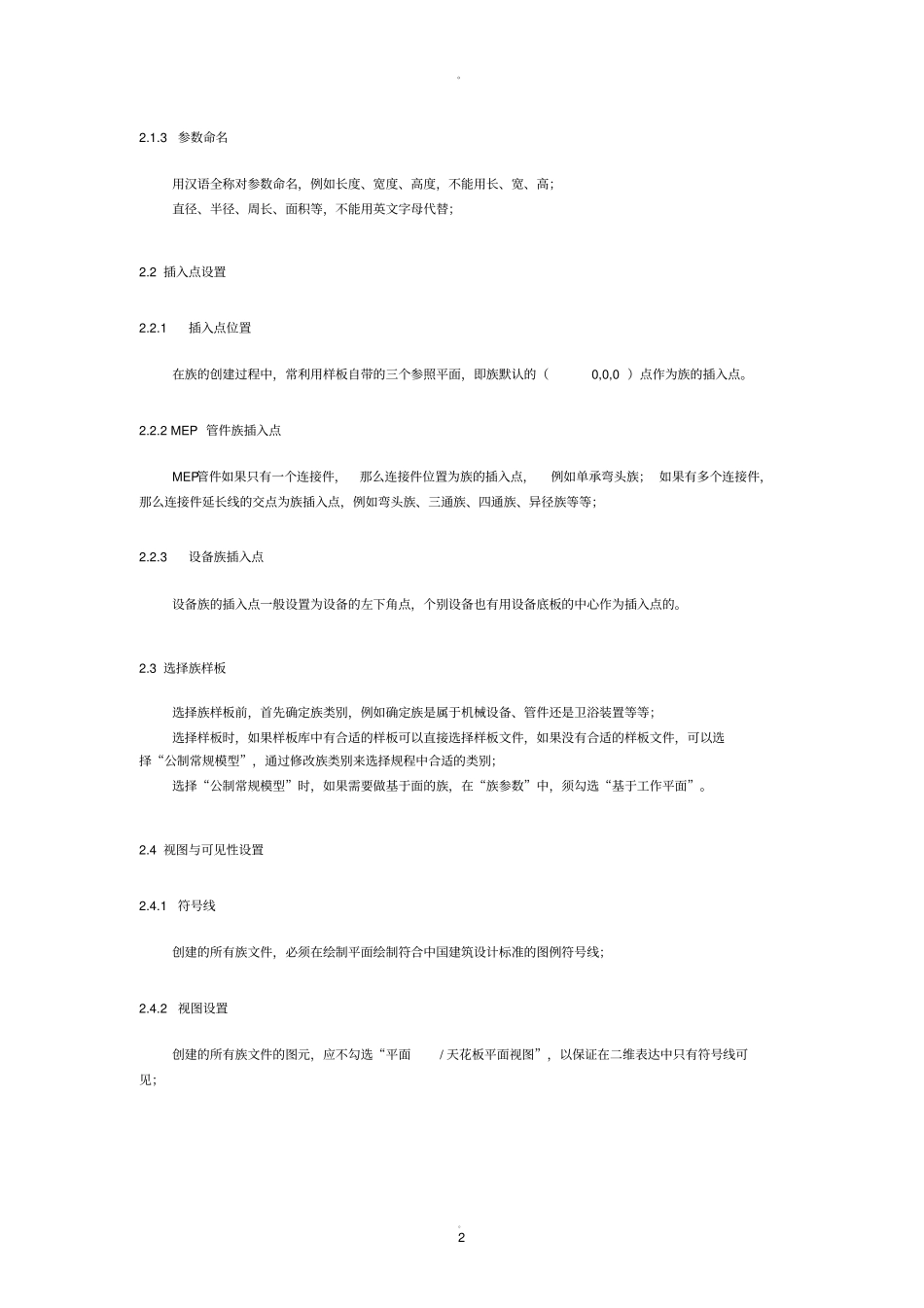

3参数命名用汉语全称对参数命名，例如长度、宽度、高度，不能用长、宽、高；直径、半径、周长、面积等，不能用英文字母代替；2
2 插入点设置2
1插入点位置在族的创建过程中，常利用样板自带的三个参照平面，即族默认的（0,0,0 ）点作为族的插入点
2 MEP 管件族插入点MEP管件如果只有一个连接件，那么连接件位置为族的插入点，例如单承弯头族； 如果有多个连接件，那么连接件延长线的交点为族插入点，例如弯头族、三通族、四通族、异径族等等；2
3设备族插入点设备族的插入点一般设置为设备的左下角点，个别设备也有用设备底板的中心作为插入点的
3 选择族样板选择族样板前，首先确定族类别，例如确定族是属于机械设备、管件还是卫浴装置等等；选择样板时，如果样板库中有合
