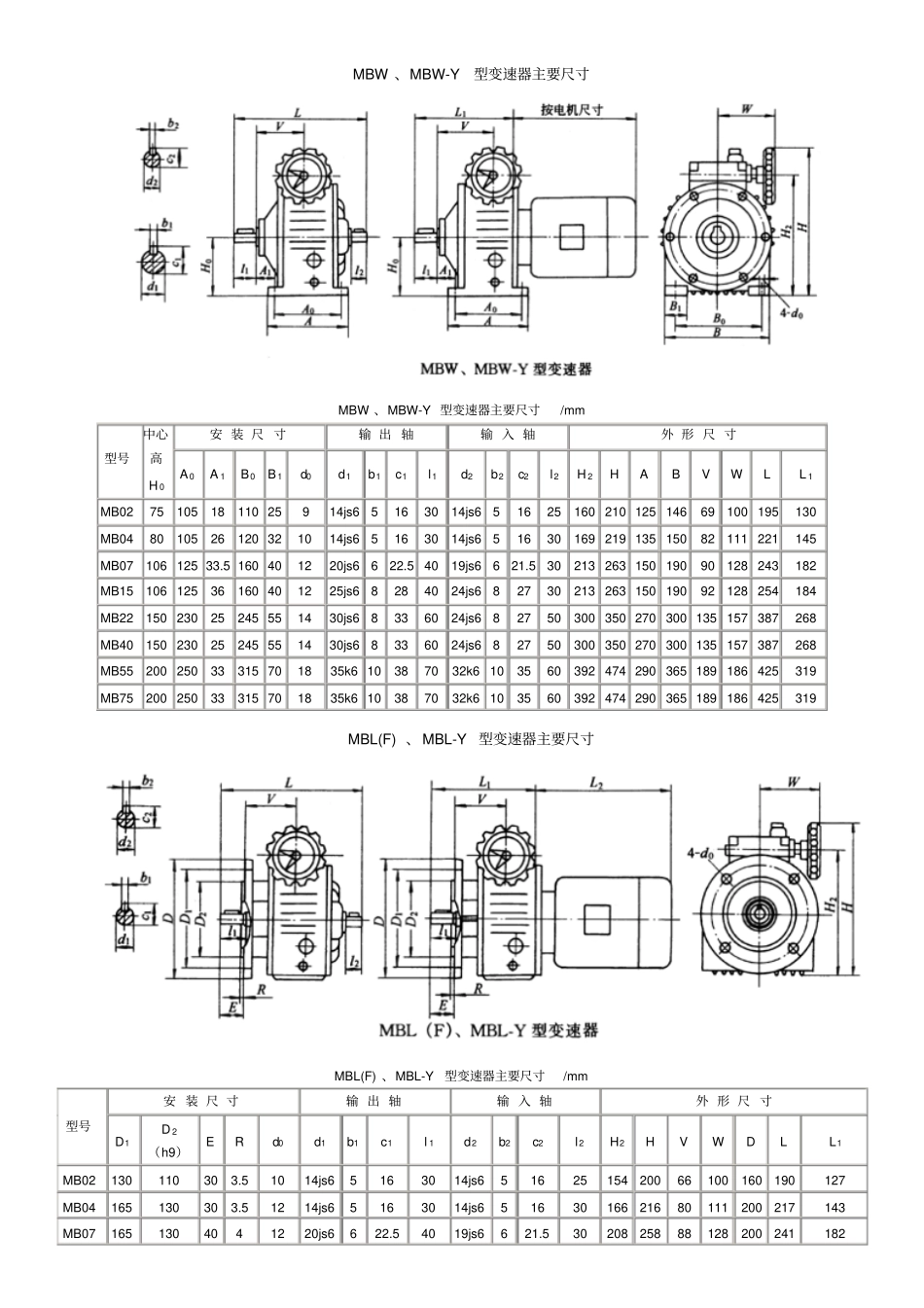

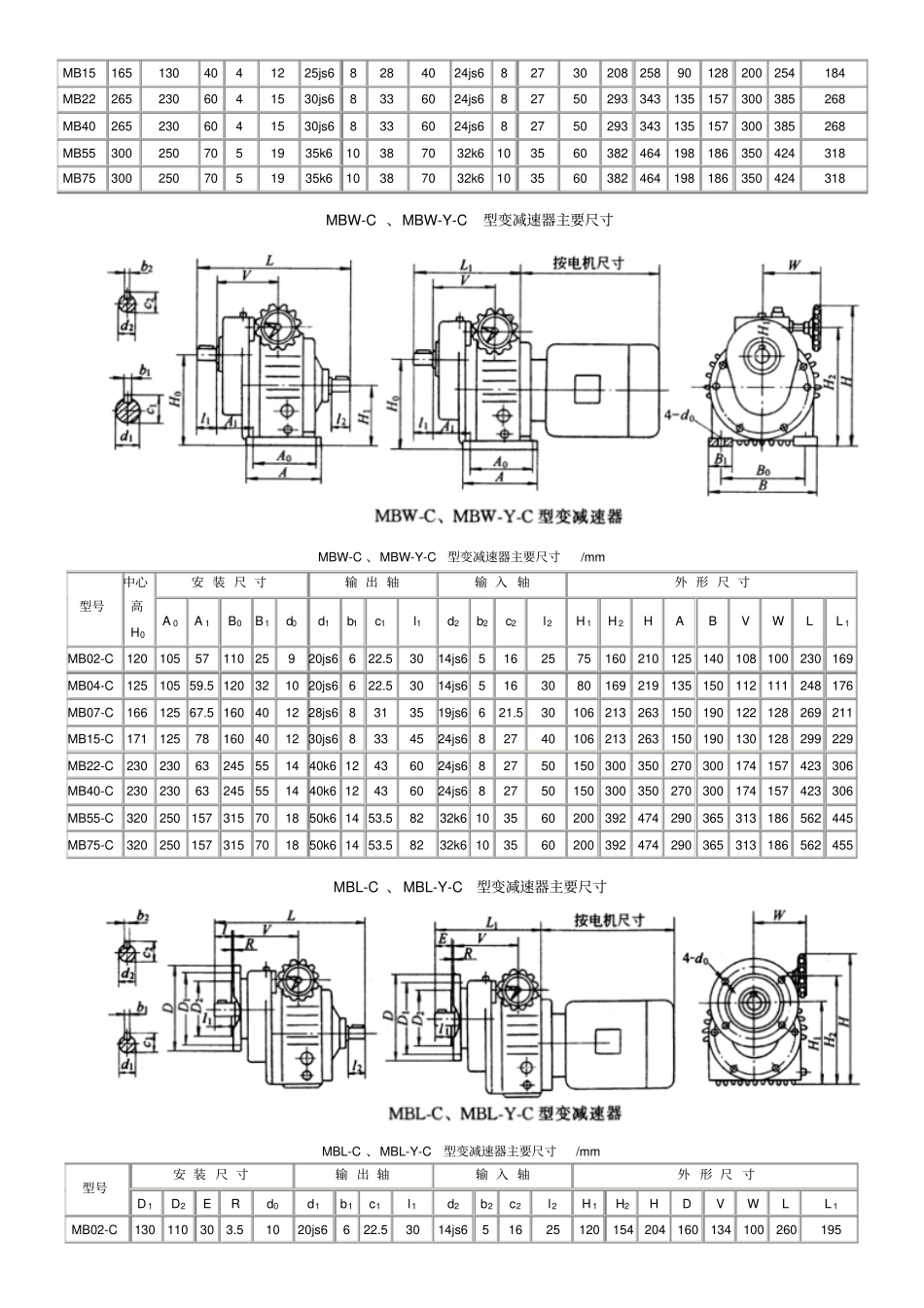

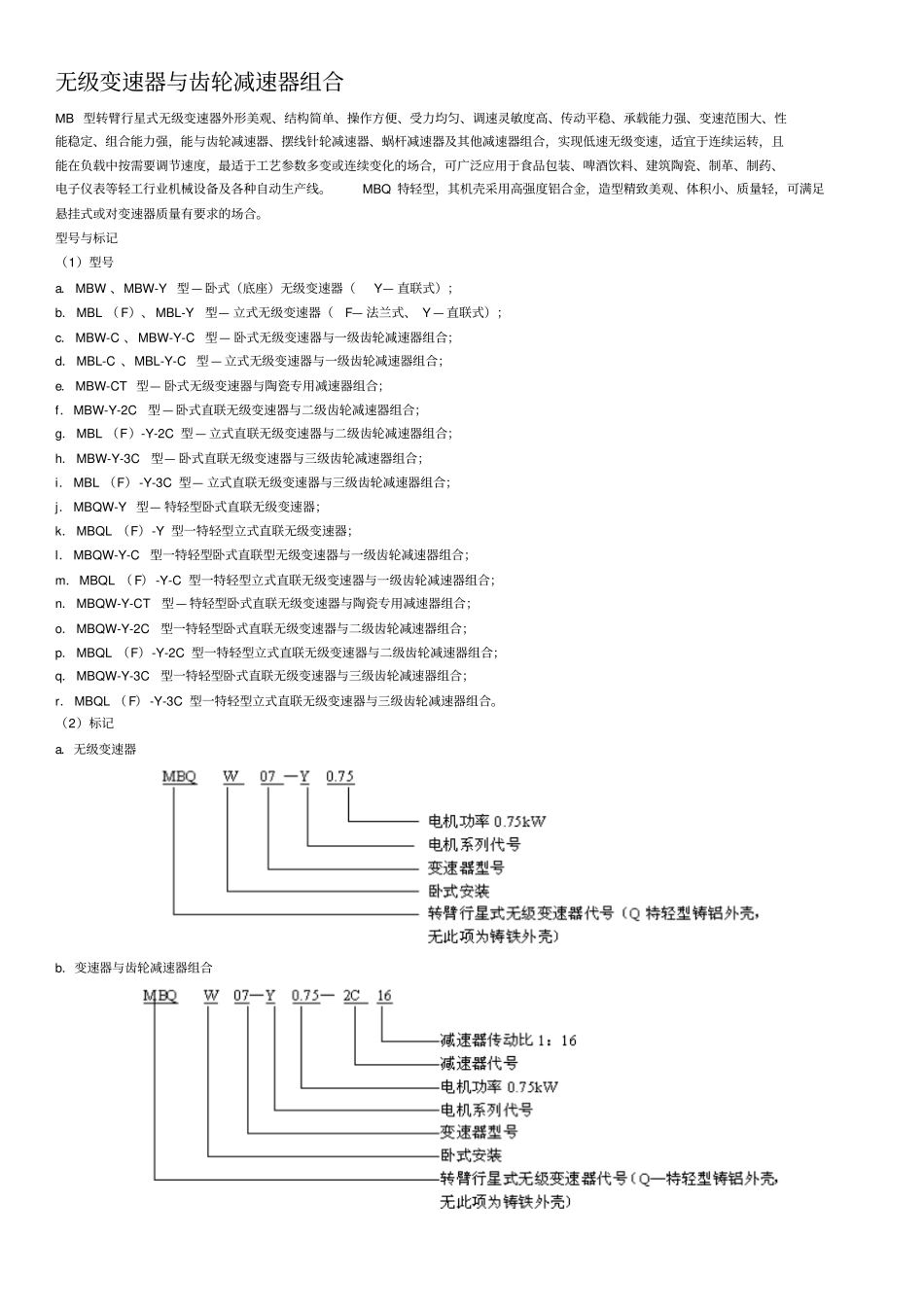

无级变速器与齿轮减速器组合MB 型转臂行星式无级变速器外形美观、结构简单、操作方便、受力均匀、调速灵敏度高、传动平稳、承载能力强、变速范围大、性能稳定、组合能力强,能与齿轮减速器、摆线针轮减速器、蜗杆减速器及其他减速器组合,实现低速无级变速,适宜于连续运转,且能在负载中按需要调节速度,最适于工艺参数多变或连续变化的场合,可广泛应用于食品包装、啤酒饮料、建筑陶瓷、制革、制药、电子仪表等轻工行业机械设备及各种自动生产线。MBQ 特轻型,其机壳采用高强度铝合金,造型精致美观、体积小、质量轻,可满足悬挂式或对变速器质量有要求的场合。型号与标记(1)型号a. MBW 、MBW-Y 型 — 卧式(底座)无级变速器(Y— 直联式);b. MBL ( F)、 MBL-Y型— 立式无级变速器(F— 法兰式、 Y — 直联式);c. MBW-C 、 MBW-Y-C型 — 卧式无级变速器与一级齿轮减速器组合;d. MBL-C 、MBL-Y-C型 — 立式无级变速器与一级齿轮减速器组合;e. MBW-CT 型— 卧式无级变速器与陶瓷专用减速器组合;f.MBW-Y-2C型 — 卧式直联无级变速器与二级齿轮减速器组合;g. MBL (F)-Y-2C 型 — 立式直联无级变速器与二级齿轮减速器组合;h. MBW-Y-3C型— 卧式直联无级变速器与三级齿轮减速器组合;i. MBL (F) -Y-3C 型— 立式直联无级变速器与三级齿轮减速器组合;j. MBQW-Y 型— 特轻型卧式直联无级变速器;k. MBQL (F)-Y 型一特轻型立式直联无级变速器;l. MBQW-Y-C 型一特轻型卧式直联型无级变速器与一级齿轮减速器组合;m.MBQL ( F) -Y-C 型一特轻型立式直联无级变速器与一级齿轮减速器组合;n. MBQW-Y-CT型 — 特轻型卧式直联无级变速器与陶瓷专用减速器组合;o. MBQW-Y-2C型一特轻型卧式直联无级变速器与二级齿轮减速器组合;p. MBQL (F)-Y-2C 型一特轻型立式直联无级变速器与二级齿轮减速器组合;q. MBQW-Y-3C型一特轻型卧式直联无级变速器与三级齿轮减速器组合;r. MBQL ( F) -Y-3C 型一特轻型立式直联无级变速器与三级齿轮减速器组合。(2)标记a.无级变速器b.变速器与齿轮减速器组合MBW 、MBW-Y型变速器主要尺寸MBW 、MBW-Y 型变速器主要尺寸/mm 型号中心高H 0安 装 尺 寸输 出 轴输 入 轴外 形 尺 寸A0A 1B0B1d0d1b1c1l1d2b2c2l2H 2H A B V W L L 1MB02 75 105 18 110 25 9 14js6 5 16 30 14js6...
