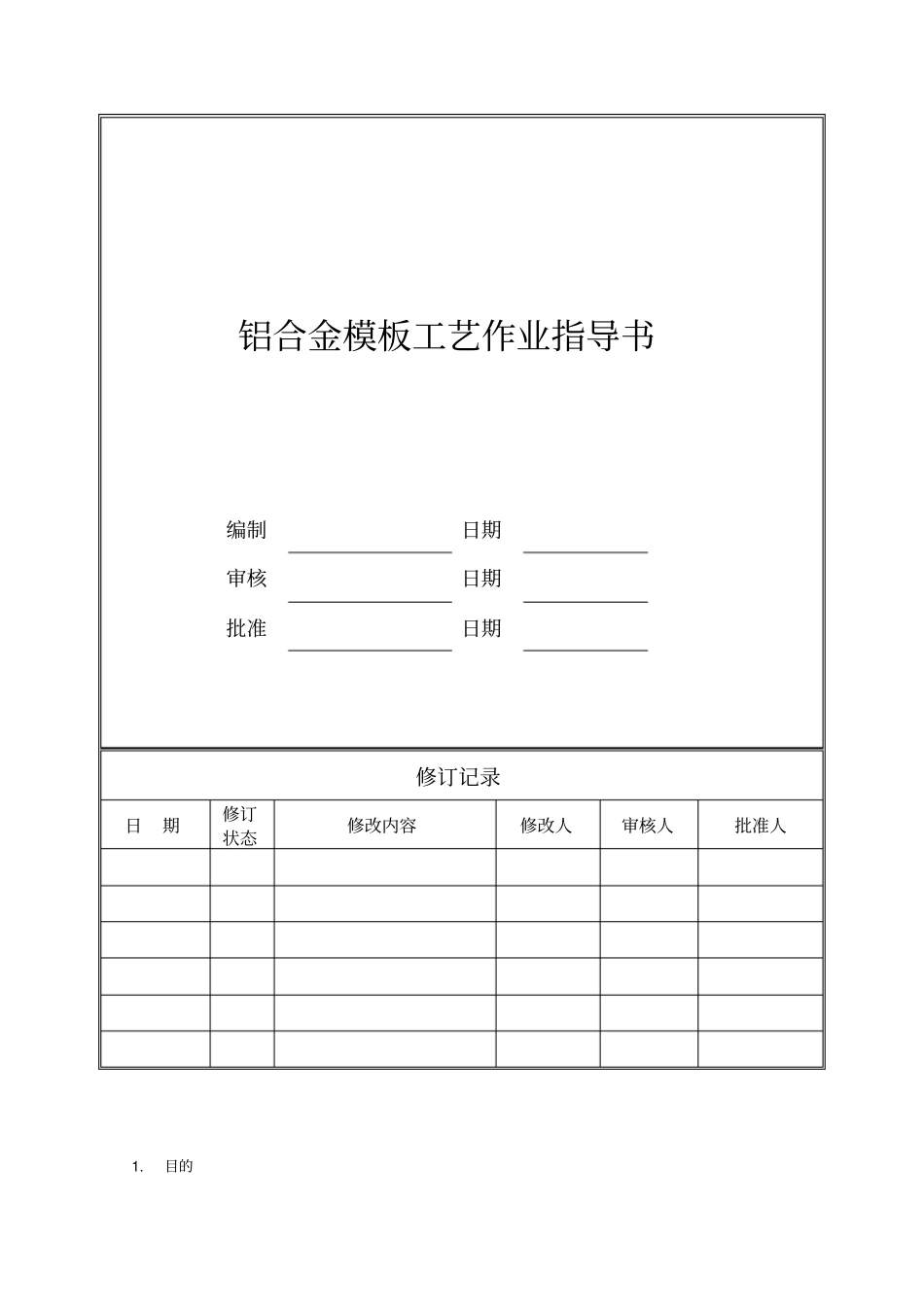

旭辉集团铝模工艺作业指导书VIP免费

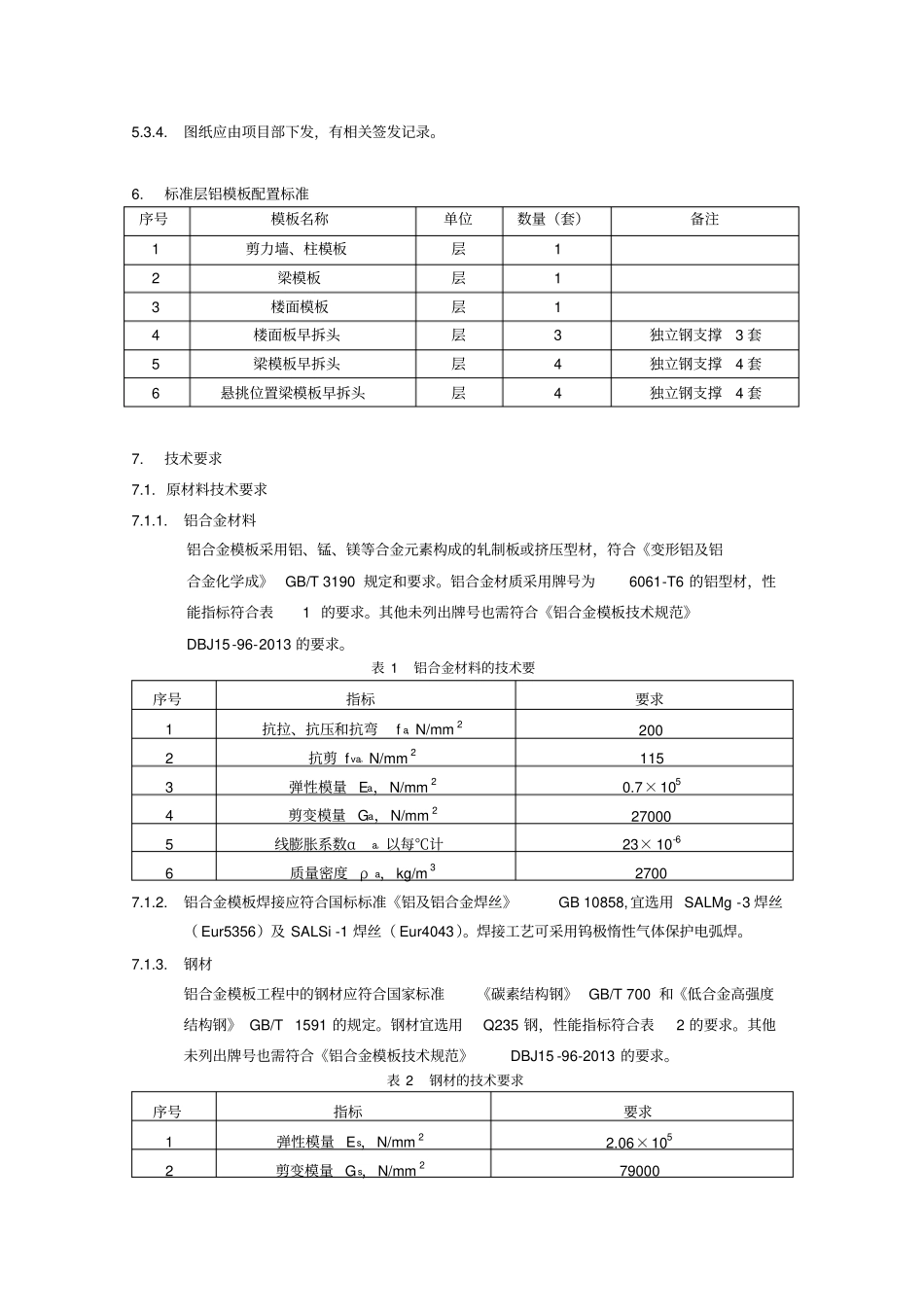

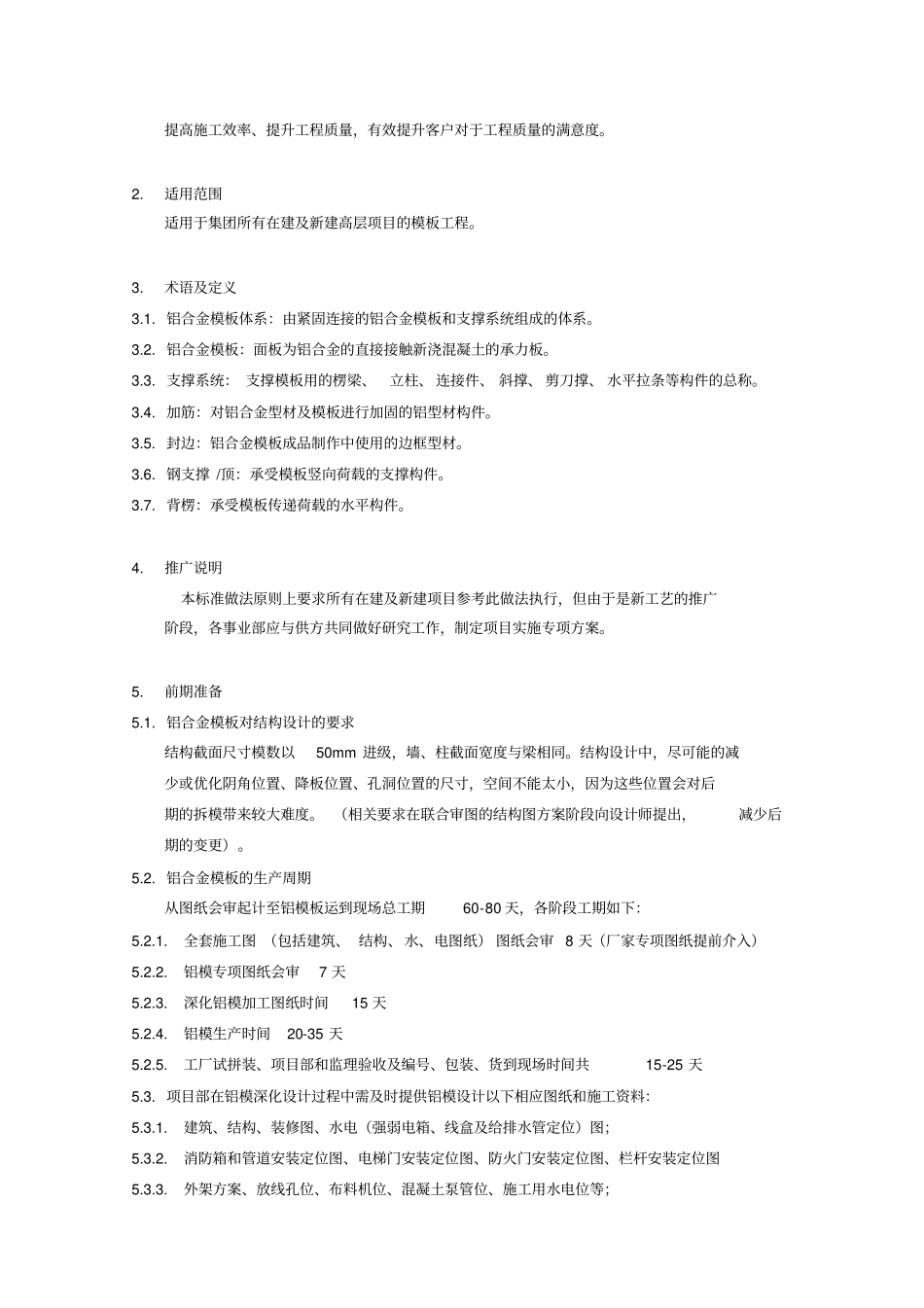

铝合金模板工艺作业指导书编制日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人1.目的提高施工效率、提升工程质量，有效提升客户对于工程质量的满意度。2.适用范围适用于集团所有在建及新建高层项目的模板工程。3.术语及定义3.1. 铝合金模板体系：由紧固连接的铝合金模板和支撑系统组成的体系。3.2. 铝合金模板：面板为铝合金的直接接触新浇混凝土的承力板。3.3. 支撑系统： 支撑模板用的楞梁、立柱、 连接件、 斜撑、 剪刀撑、 水平拉条等构件的总称。3.4. 加筋：对铝合金型材及模板进行加固的铝型材构件。3.5. 封边：铝合金模板成品制作中使用的边框型材。3.6. 钢支撑 /顶：承受模板竖向荷载的支撑构件。3.7. 背楞：承受模板传递荷载的水平构件。4.推广说明本标准做法原则上要求所有在建及新建项目参考此做法执行，但由于是新工艺的推广阶段，各事业部应与供方共同做好研究工作，制定项目实施专项方案。5.前期准备5.1. 铝合金模板对结构设计的要求结构截面尺寸模数以50mm 进级，墙、柱截面宽度与梁相同。结构设计中，尽可能的减少或优化阴角位置、降板位置、孔洞位置的尺寸，空间不能太小，因为这些位置会对后期的拆模带来较大难度。 （相关要求在联合审图的结构图方案阶段向设计师提出，减少后期的变更）。5.2. 铝合金模板的生产周期从图纸会审起计至铝模板运到现场总工期60-80 天，各阶段工期如下：5.2.1.全套施工图 （包括建筑、 结构、水、电图纸） 图纸会审 8 天（厂家专项图纸提前介入）5.2.2.铝模专项图纸会审7 天5.2.3.深化铝模加工图纸时间15 天5.2.4.铝模生产时间20-35 天5.2.5.工厂试拼装、项目部和监理验收及编号、包装、货到现场时间共15-25 天5.3. 项目部在铝模深化设计过程中需及时提供铝模设计以下相应图纸和施工资料：5.3.1.建筑、结构、装修图、水电（强弱电箱、线盒及给排水管定位）图；5.3.2.消防箱和管道安装定位图、电梯门安装定位图、防火门安装定位图、栏杆安装定位图5.3.3.外架方案、放线孔位、布料机位、混凝土泵管位、施工用水电位等；5.3.4.图纸应由项目部下发，有相关签发记录。6.标准层铝模板配置标准序号模板名称单位数量（套）备注1剪力墙、柱模板层12梁模板层13楼面模板层14楼面板早拆头层3独立钢支撑3 套5梁模板早拆头层4独立钢支撑4 套6悬挑位置梁模板早拆头层4独立钢支撑4 套7.技术要求7.1. 原材料技术要求7.1.1.铝合金材料铝合金模板采用铝、锰、镁等...
