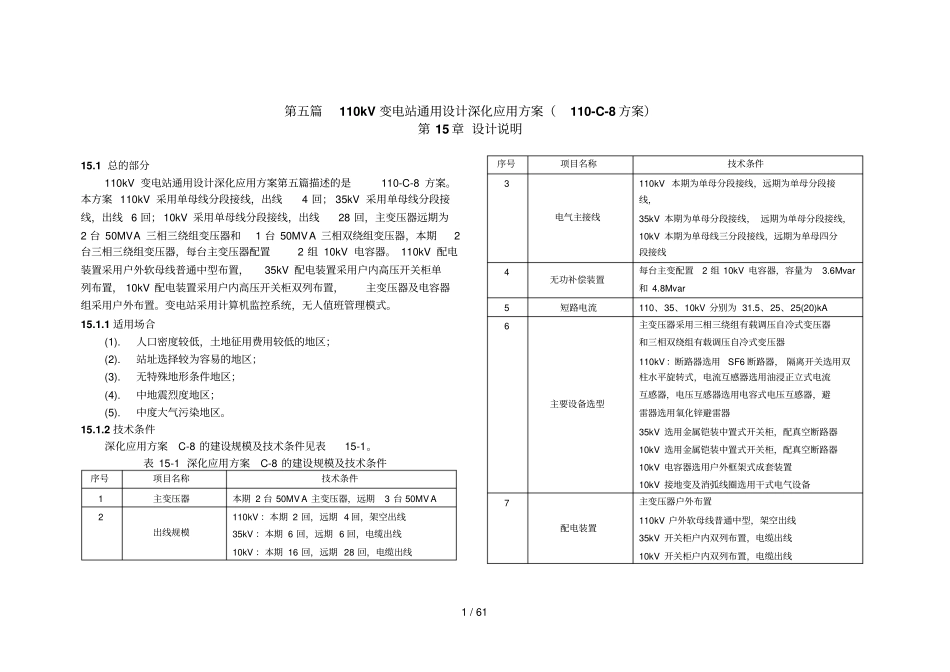

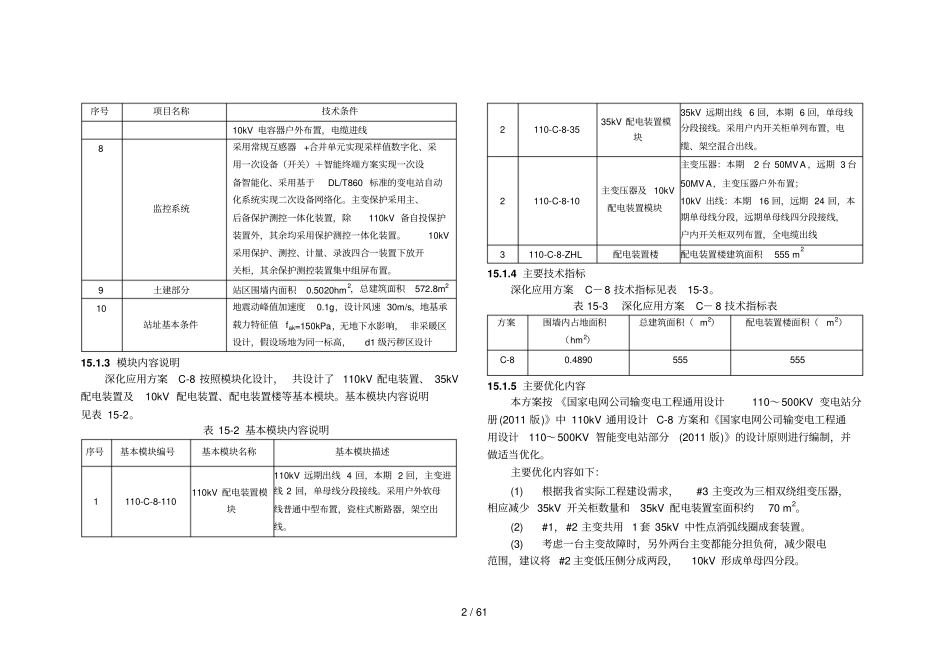

1 / 61 第五篇110kV 变电站通用设计深化应用方案（110-C-8 方案）第 15 章 设计说明15.1 总的部分110kV 变电站通用设计深化应用方案第五篇描述的是110-C-8 方案。本方案 110kV 采用单母线分段接线，出线4 回； 35kV 采用单母线分段接线，出线 6 回； 10kV 采用单母线分段接线，出线28 回，主变压器远期为2 台 50MVA 三相三绕组变压器和1 台 50MVA 三相双绕组变压器，本期2台三相三绕组变压器，每台主变压器配置2 组 10kV 电容器。 110kV 配电装置采用户外软母线普通中型布置，35kV 配电装置采用户内高压开关柜单列布置， 10kV 配电装置采用户内高压开关柜双列布置，主变压器及电容器组采用户外布置。变电站采用计算机监控系统，无人值班管理模式。15.1.1 适用场合(1).人口密度较低，土地征用费用较低的地区；(2).站址选择较为容易的地区；(3).无特殊地形条件地区；(4).中地震烈度地区；(5).中度大气污染地区。15.1.2 技术条件深化应用方案C-8 的建设规模及技术条件见表15-1。表 15-1 深化应用方案C-8 的建设规模及技术条件序号项目名称技术条件1 主变压器本期 2 台 50MV A 主变压器，远期3 台 50MV A 2 出线规模110kV ：本期 2 回，远期 4 回，架空出线35kV ：本期 6 回，远期 6 回，电缆出线10kV ：本期 16 回，远期 28 回，电缆出线序号项目名称技术条件3 电气主接线110kV 本期为单母分段接线，远期为单母分段接线，35kV 本期为单母分段接线， 远期为单母分段接线，10kV 本期为单母线三分段接线，远期为单母四分段接线4 无功补偿装置每台主变配置2 组 10kV 电容器，容量为3.6Mvar和 4.8Mvar 5 短路电流110、35、10kV 分别为 31.5、25、25(20)kA 6 主要设备选型主变压器采用三相三绕组有载调压自冷式变压器和三相双绕组有载调压自冷式变压器110kV ：断路器选用SF6 断路器， 隔离开关选用双柱水平旋转式，电流互感器选用油浸正立式电流互感器，电压互感器选用电容式电压互感器，避雷器选用氧化锌避雷器35kV 选用金属铠装中置式开关柜，配真空断路器10kV 选用金属铠装中置式开关柜，配真空断路器10kV 电容器选用户外框架式成套装置10kV 接地变及消弧线圈选用干式电气设备7 配电装置主变压器户外布置110kV 户外软母线普通中型，架空出线35kV 开关柜户内双列布置，电缆出线10kV 开关柜户内双列布置，电缆出线2 / 61 序号项目名称技术条件10kV 电...
