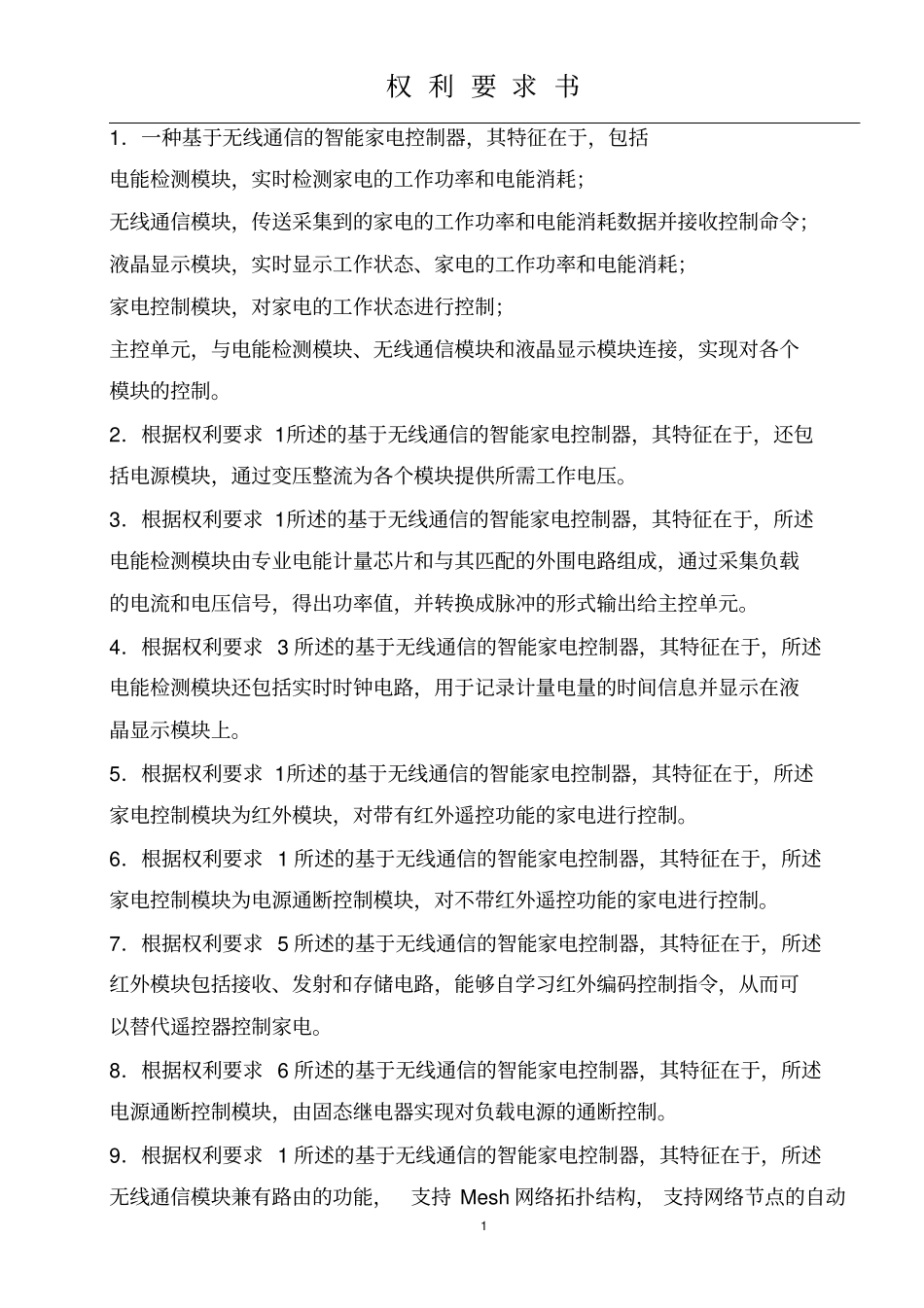

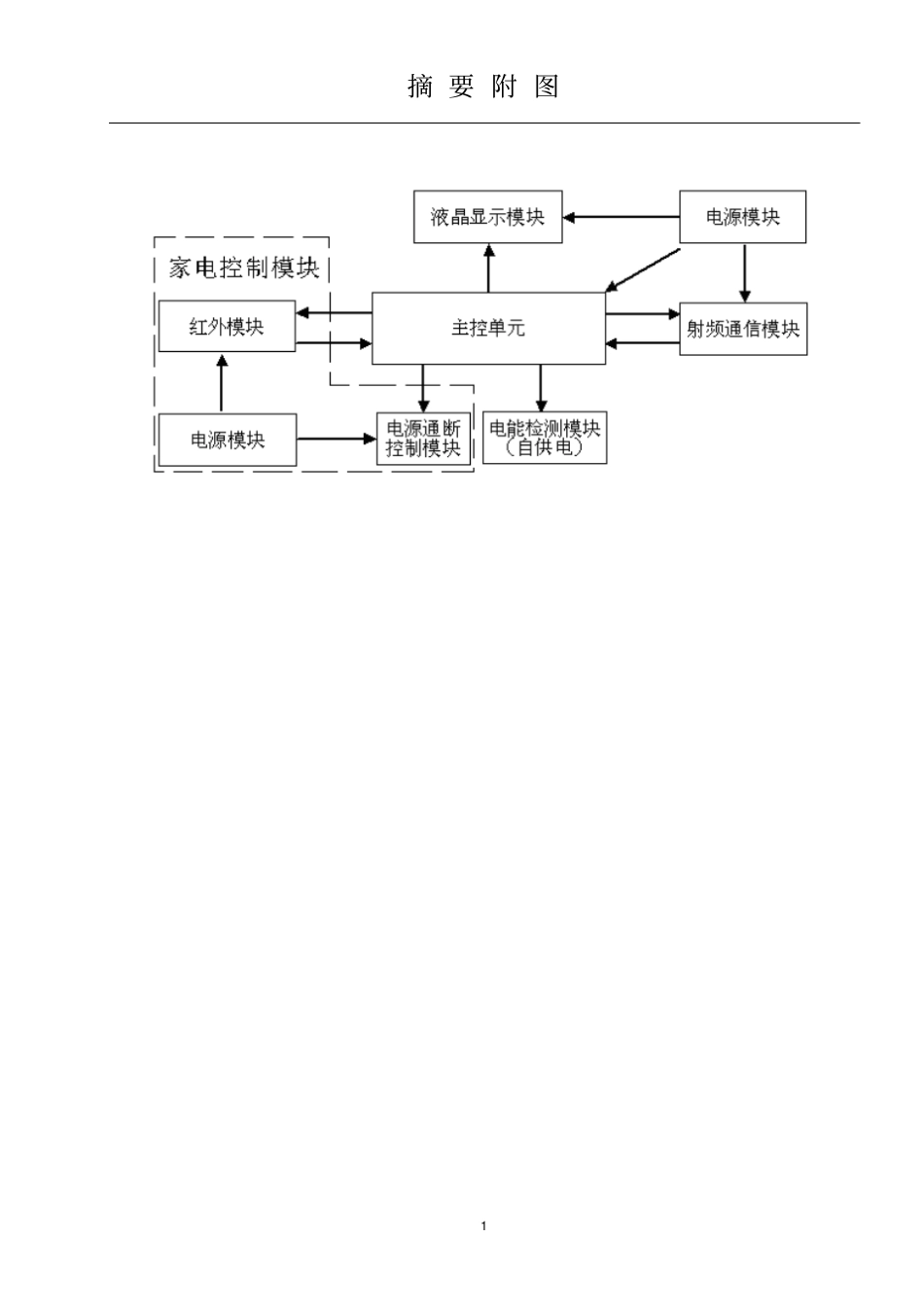

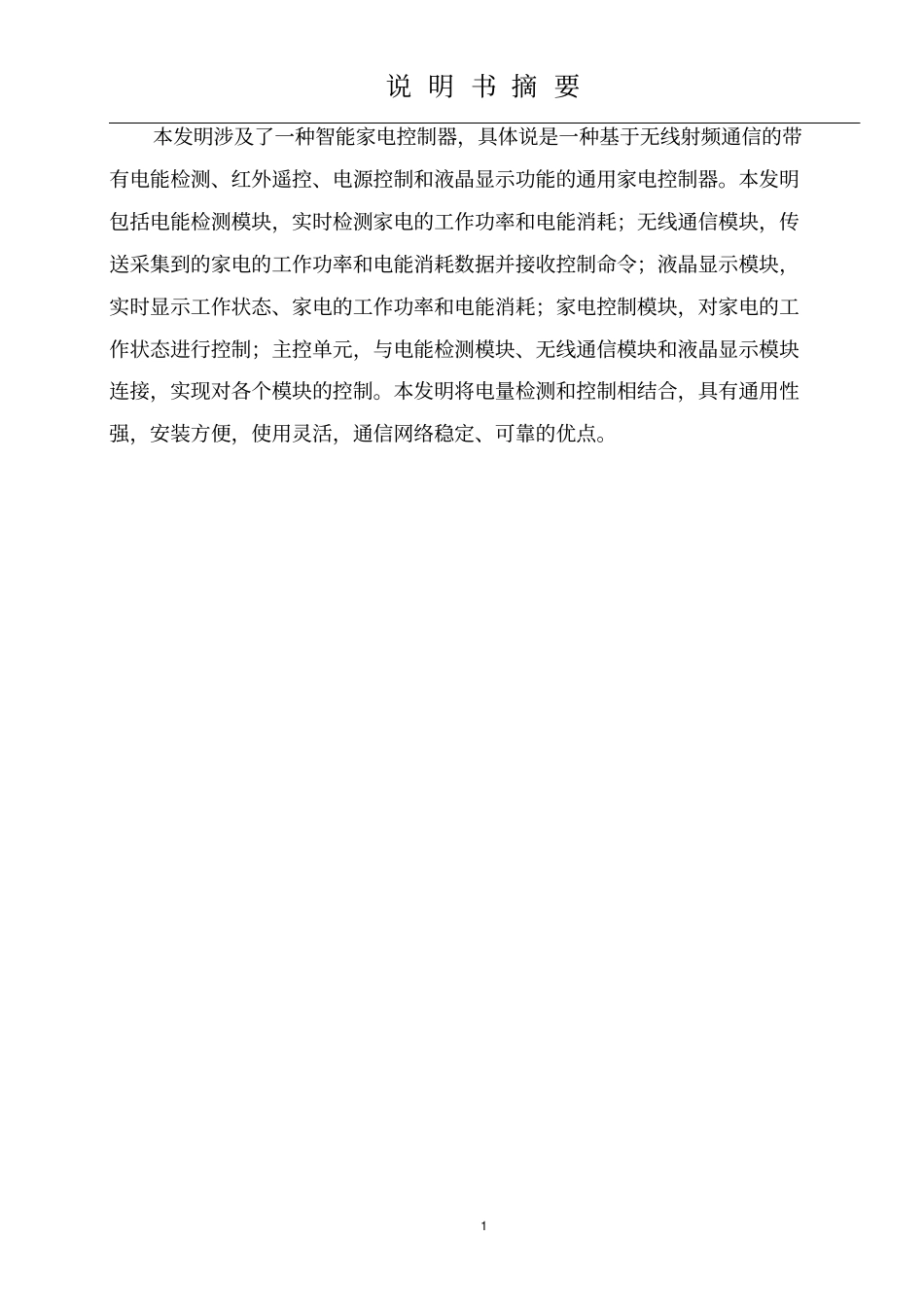

说 明 书 摘 要1 本发明涉及了一种智能家电控制器,具体说是一种基于无线射频通信的带有电能检测、红外遥控、电源控制和液晶显示功能的通用家电控制器。本发明包括电能检测模块,实时检测家电的工作功率和电能消耗;无线通信模块,传送采集到的家电的工作功率和电能消耗数据并接收控制命令;液晶显示模块,实时显示工作状态、家电的工作功率和电能消耗;家电控制模块,对家电的工作状态进行控制;主控单元,与电能检测模块、无线通信模块和液晶显示模块连接,实现对各个模块的控制。本发明将电量检测和控制相结合,具有通用性强,安装方便,使用灵活,通信网络稳定、可靠的优点。摘 要 附 图1 权 利 要 求 书1 1.一种基于无线通信的智能家电控制器,其特征在于,包括电能检测模块,实时检测家电的工作功率和电能消耗;无线通信模块,传送采集到的家电的工作功率和电能消耗数据并接收控制命令;液晶显示模块,实时显示工作状态、家电的工作功率和电能消耗;家电控制模块,对家电的工作状态进行控制;主控单元,与电能检测模块、无线通信模块和液晶显示模块连接,实现对各个模块的控制。2.根据权利要求 1所述的基于无线通信的智能家电控制器,其特征在于,还包括电源模块,通过变压整流为各个模块提供所需工作电压。3.根据权利要求 1所述的基于无线通信的智能家电控制器,其特征在于,所述电能检测模块由专业电能计量芯片和与其匹配的外围电路组成,通过采集负载的电流和电压信号,得出功率值,并转换成脉冲的形式输出给主控单元。4.根据权利要求 3 所述的基于无线通信的智能家电控制器,其特征在于,所述电能检测模块还包括实时时钟电路,用于记录计量电量的时间信息并显示在液晶显示模块上。5.根据权利要求 1所述的基于无线通信的智能家电控制器,其特征在于,所述家电控制模块为红外模块,对带有红外遥控功能的家电进行控制。6.根据权利要求 1 所述的基于无线通信的智能家电控制器,其特征在于,所述家电控制模块为电源通断控制模块,对不带红外遥控功能的家电进行控制。7.根据权利要求 5 所述的基于无线通信的智能家电控制器,其特征在于,所述红外模块包括接收、发射和存储电路,能够自学习红外编码控制指令,从而可以替代遥控器控制家电。8.根据权利要求 6 所述的基于无线通信的智能家电控制器,其特征在于,所述电源通断控制模块,由固态继电器实现对负载电源的通断控制。9.根据权利要求 1 所述的基于无...
