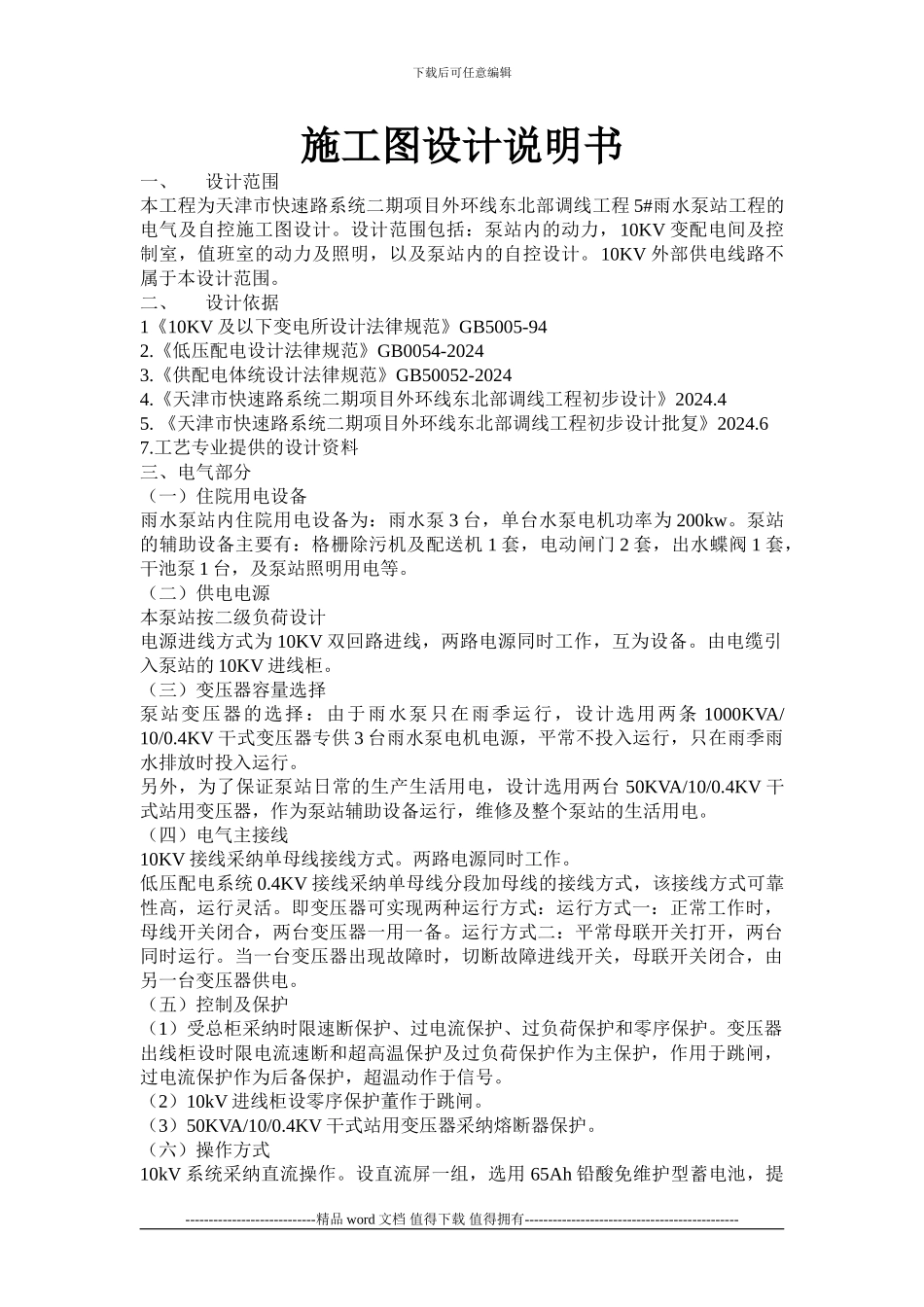

下载后可任意编辑施工图设计说明书一、设计范围本工程为天津市快速路系统二期项目外环线东北部调线工程 5#雨水泵站工程的电气及自控施工图设计。设计范围包括：泵站内的动力，10KV 变配电间及控制室，值班室的动力及照明，以及泵站内的自控设计。10KV 外部供电线路不属于本设计范围。二、设计依据1《10KV 及以下变电所设计法律规范》GB5005-942.《低压配电设计法律规范》GB0054-20243.《供配电体统设计法律规范》GB50052-20244.《天津市快速路系统二期项目外环线东北部调线工程初步设计》2024.45. 《天津市快速路系统二期项目外环线东北部调线工程初步设计批复》2024.67.工艺专业提供的设计资料三、电气部分（一）住院用电设备雨水泵站内住院用电设备为：雨水泵 3 台，单台水泵电机功率为 200kw。泵站的辅助设备主要有：格栅除污机及配送机 1 套，电动闸门 2 套，出水蝶阀 1 套，干池泵 1 台，及泵站照明用电等。（二）供电电源本泵站按二级负荷设计电源进线方式为 10KV 双回路进线，两路电源同时工作，互为设备。由电缆引入泵站的 10KV 进线柜。（三）变压器容量选择泵站变压器的选择：由于雨水泵只在雨季运行，设计选用两条 1000KVA/10/0.4KV 干式变压器专供 3 台雨水泵电机电源，平常不投入运行，只在雨季雨水排放时投入运行。另外，为了保证泵站日常的生产生活用电，设计选用两台 50KVA/10/0.4KV 干式站用变压器，作为泵站辅助设备运行，维修及整个泵站的生活用电。（四）电气主接线10KV 接线采纳单母线接线方式。两路电源同时工作。低压配电系统 0.4KV 接线采纳单母线分段加母线的接线方式，该接线方式可靠性高，运行灵活。即变压器可实现两种运行方式：运行方式一：正常工作时，母线开关闭合，两台变压器一用一备。运行方式二：平常母联开关打开，两台同时运行。当一台变压器出现故障时，切断故障进线开关，母联开关闭合，由另一台变压器供电。（五）控制及保护（1）受总柜采纳时限速断保护、过电流保护、过负荷保护和零序保护。变压器出线柜设时限电流速断和超高温保护及过负荷保护作为主保护，作用于跳闸，过电流保护作为后备保护，超温动作于信号。（2）10kV 进线柜设零序保护董作于跳闸。（3）50KVA/10/0.4KV 干式站用变压器采纳熔断器保护。（六）操作方式10kV 系统采纳直流操作。设直流屏一组，选用 65Ah 铅酸免维护型蓄电池，提----------------------------精品 word 文档 值得下载 值得拥有-...
