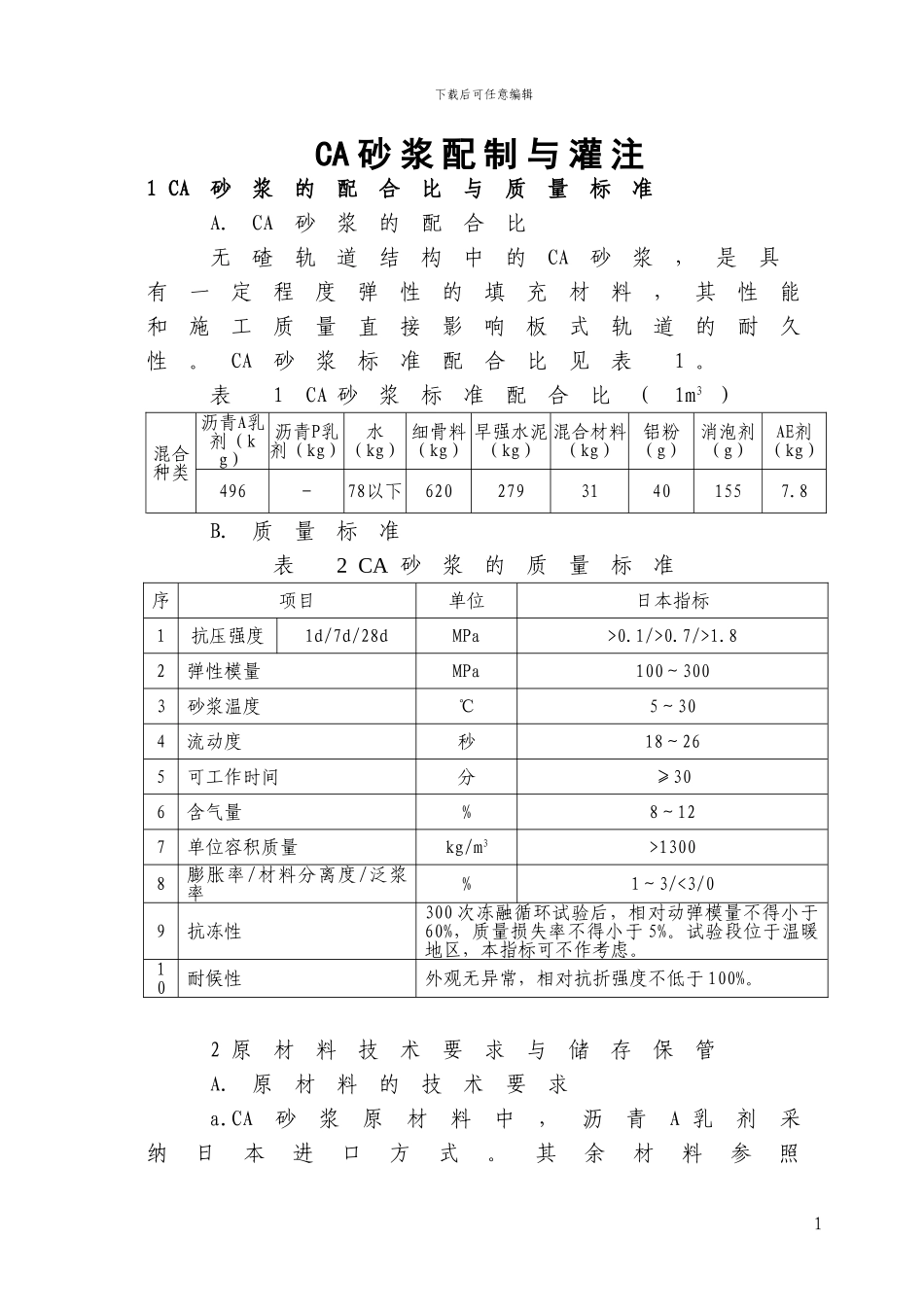

下载后可任意编辑CA 砂 浆 配 制 与 灌 注1 CA砂浆的配合比与质量标准A.CA砂浆的配合比无碴轨道结构中的CA砂浆，是具有一定程度弹性的填充材料，其性能和施工质量直接影响板式轨道的耐久性。CA砂浆标准配合比见表 1 。表 1 CA 砂浆标准配合比（1m3 ）混合种类沥青A乳剂（kg）沥青P乳剂（kg）水（kg）细骨料（kg）早强水泥（kg）混合材料（kg）铝粉（g）消泡剂（g）AE剂（kg）496－78以下62027931401557.8B.质量标准表 2 CA 砂浆的质量标准序项目单位日本指标1抗压强度1d/7d/28dMPa>0.1/>0.7/>1.82弹性模量MPa100～3003砂浆温度℃5～304流动度秒18～265可工作时间分≥306含气量%8～127单位容积质量kg/m3>13008膨胀率/材料分离度/泛浆率%1～3/<3/09抗冻性300 次冻融循环试验后，相对动弹模量不得小于60%，质量损失率不得小于 5%。试验段位于温暖地区，本指标可不作考虑。10耐候性外观无异常，相对抗折强度不低于 100%。 2 原材料技术要求与储存保管A.原材料的技术要求a.CA砂浆原材料中，沥青A 乳剂采纳日本进口方式。其余材料参照1下载后可任意编辑JSCE（日本土木学会标准）、JIS （日本工业标准规格），并在日方技术人员的指导下在国内进行生产、采购、检验工作。b.水泥采纳符合日本工业规格（JIS R5210 ）和GB175 的早强硅酸盐水泥。水泥应新奇，贮存时间不应超过1 个月。c.沥青A 乳剂、混和材料、AE剂、消泡剂等材料均应在使用前进行检验，合格后方可使用。d.所用水采纳饮用水。沥青A 乳剂、混和材料、AE剂和消泡剂等应出具检验结果、规格证明等。e.细骨料通过2.5mm 筛子的应在95% 以上，其细度模数是在1.4 ～2.2 范围内的干燥硅砂，含水量≤1 ％，并在使用前得到许可。f.应采纳鳞片状铝粉，使用前须进行检验。B.各种原材料主要作用a.水泥、砂水泥及砂主要为CA砂浆提供一定的强度。b.沥青A 乳剂沥青A 乳剂主要为CA砂浆提供一定的弹性，同时其内部的水参加水泥的水化反应。c.混合料混合料加入用以补偿CA砂浆的凝2下载后可任意编辑聚固化时的收缩，同时使CA砂浆的组织细密。d.消泡剂消泡剂用于消除拌和初期CA砂浆内的大气泡。e.引气剂引气剂引入定量的微小气泡。f.铝粉铝粉使CA砂浆初期产生膨胀，达到与轨道板密贴的效果。C.材料存储方法表 3 不同材料存储方法表材料名称储存方法沥青A乳剂在平坦处设置2个乳剂箱（10t）水泥混合材料・建立面积约为40m2仓库，地面进行防潮处理，材料架空放置。细骨料地面采纳...
