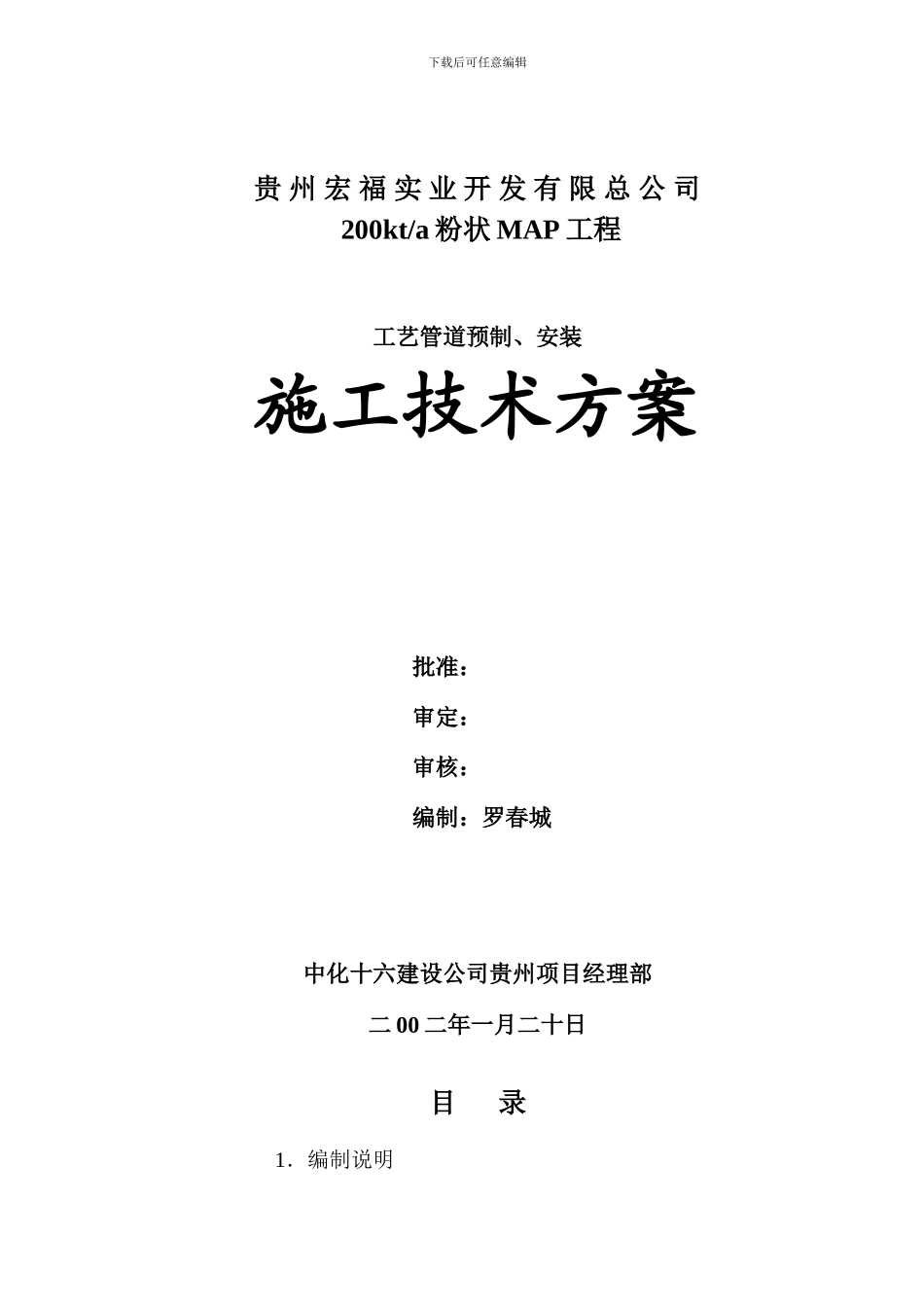

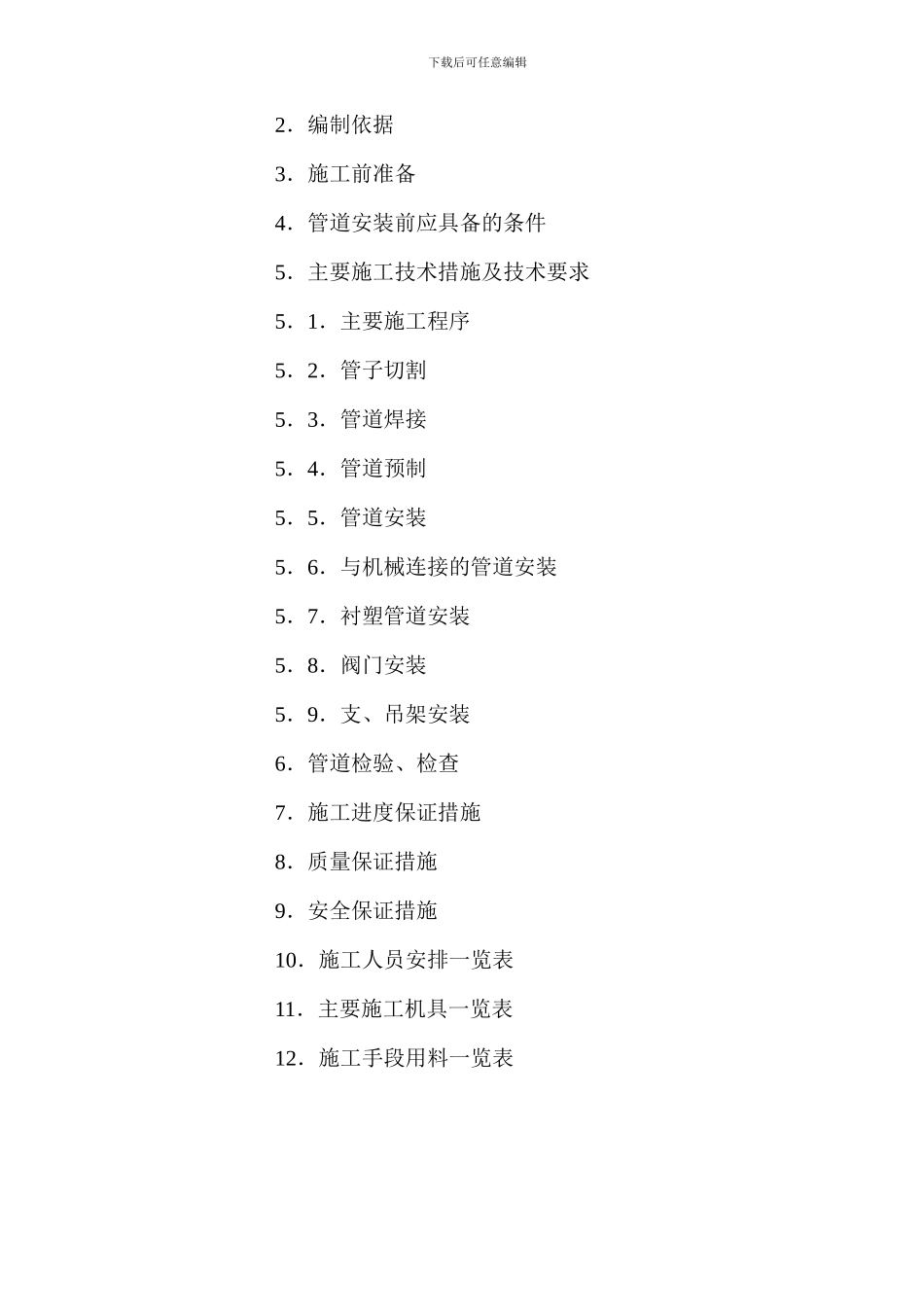

下载后可任意编辑贵 州 宏 福 实 业 开 发 有 限 总 公 司 200kt/a 粉状 MAP 工程工艺管道预制、安装施工技术方案批准：审定：审核：编制：罗春城中化十六建设公司贵州项目经理部二 00 二年一月二十日目 录1．编制说明下载后可任意编辑2．编制依据3．施工前准备4．管道安装前应具备的条件5．主要施工技术措施及技术要求5．1．主要施工程序5．2．管子切割5．3．管道焊接5．4．管道预制5．5．管道安装5．6．与机械连接的管道安装5．7．衬塑管道安装5．8．阀门安装5．9．支、吊架安装6．管道检验、检查7．施工进度保证措施8．质量保证措施9．安全保证措施10．施工人员安排一览表11．主要施工机具一览表12．施工手段用料一览表 下载后可任意编辑1．编制说明1．1．由我公司承建的 200kt/a 粉状 MAP 工程中工艺管道预制安装部分包括以下几个内容：一、外围管道（28%磷酸管，LS 低压蒸汽管，AI 仪表空气管，生产用水管）；二、干燥工序管道；三、循环水工序管道。按管道材质可分为衬塑管、316L 不锈钢管、碳钢管安装。为保证工程质量和施工进度及施工有序进行，向业主提供满意的优质产品，特编制本方案，作为施工技术指导。1．2．主要工程实物量一览表（附表一）2．编制依据2．1．《工业金属管道工程施工及验收法律规范》GB50235-972．2．《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982．3．《贵州宏福实业开发有限总公司 200kt/a 粉状 MAP 工程》施工设计图（四川大学设计讨论院）3．施工前准备3．1．组织进场施工人员熟悉图纸，学习相关施工法律规范、规程及施工技术方案，做好技术交底工作。3．2．检查施工机具并维修，保证正常运行并满足施工需求。3．3．施工现场做好施工准备，组织好电源、水源，清理通道，整齐摆放进场施工机具以及其它准备工作。4．管道安装前应具备的条件4．1．与管道有关的土建工程已检验合格，满足安装要求并已办理交接手续。4．2．与管道相连的机械已找正合格，固定完毕。4．3．管道组成件及管道支承件等已检验合格。4．4．管子、管件、阀门等内部已清理洁净，无杂物，对管内有特别要求的管道，其质量已符合设计文件的规定。下载后可任意编辑4．5．在管道安装前必须完成的内部防腐与衬里等有关工序已进行完毕。5．主要施工技术措施和技术要求5．1．施工程序 其它管道 衬胶管道5．2．管子切割5．2．1．管子切断前应移植原有标记，低温钢管不得使用钢印。5．2．2．碳素钢管、合...
