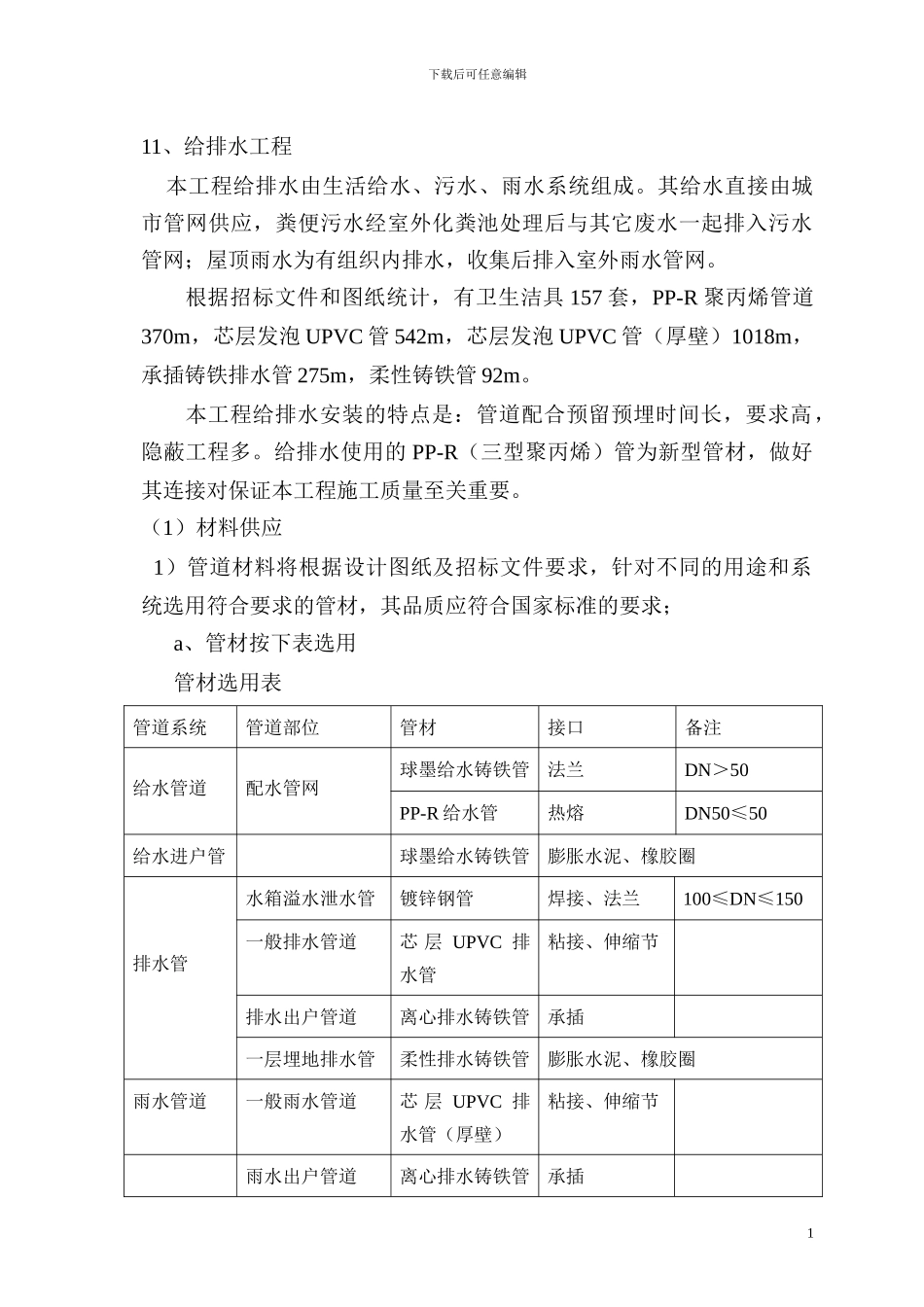

下载后可任意编辑11、给排水工程 本工程给排水由生活给水、污水、雨水系统组成。其给水直接由城市管网供应，粪便污水经室外化粪池处理后与其它废水一起排入污水管网；屋顶雨水为有组织内排水，收集后排入室外雨水管网。根据招标文件和图纸统计，有卫生洁具 157 套，PP-R 聚丙烯管道370m，芯层发泡 UPVC 管 542m，芯层发泡 UPVC 管（厚壁）1018m，承插铸铁排水管 275m，柔性铸铁管 92m。本工程给排水安装的特点是：管道配合预留预埋时间长，要求高，隐蔽工程多。给排水使用的 PP-R（三型聚丙烯）管为新型管材，做好其连接对保证本工程施工质量至关重要。（1）材料供应 1）管道材料将根据设计图纸及招标文件要求，针对不同的用途和系统选用符合要求的管材，其品质应符合国家标准的要求；a、管材按下表选用管材选用表管道系统管道部位管材接口备注给水管道配水管网球墨给水铸铁管法兰DN＞50PP-R 给水管热熔DN50≤50给水进户管球墨给水铸铁管膨胀水泥、橡胶圈排水管水箱溢水泄水管镀锌钢管焊接、法兰100≤DN≤150一般排水管道芯 层 UPVC 排水管粘接、伸缩节排水出户管道离心排水铸铁管承插一层埋地排水管柔性排水铸铁管膨胀水泥、橡胶圈雨水管道一般雨水管道芯 层 UPVC 排水管（厚壁）粘接、伸缩节雨水出户管道离心排水铸铁管承插1下载后可任意编辑b、镀锌钢管采纳热镀锌钢管，其品质符合 GB3091-87 标准；c、UPVC 管为阻燃型；d、PP-R 管选用冷水管，t=40℃、p=1.25Mpa；e、DN≤50 者，采纳截止阀；DN＞50 者，采纳闸阀或蝶阀； f、所有水咀均采纳镀铬铜水嘴；圆形铸铁地漏篦子一律采纳镀铬铜篦子；清扫口采纳铸铁黄铜口盖；阳台雨水斗以无水封地漏替代；上人屋面的人员活动处及走道处采纳平篦雨水斗；其余，包括上人屋面的天沟内均采纳 87 型钢制雨水斗，制作安装详见 87S348。2）所有材料应是全新、无损伤并符合图纸及招标文件标准要求；3）为确保材料的统一，管材及配件应为同一厂家的产品；4）所有材料均采购自合格供应商，进入现场时，应进行严格地检查，包括产品的规格、型号、数量、几何尺寸、外观质量、生产厂家，是否有与批号、数量相符合的出厂合格证、产品说明书、质量检验证，同时还应进行实地抽测并做好记录。对于甲供材料、亦需如此办理；5）验收合格的产品，在现场要分类存放、妥善保管，要设材料仓库，严格管材、设备、材料进出库的检验和领用手续，在施工现场要自始自终仔细保管好供应商和制造厂提供...
