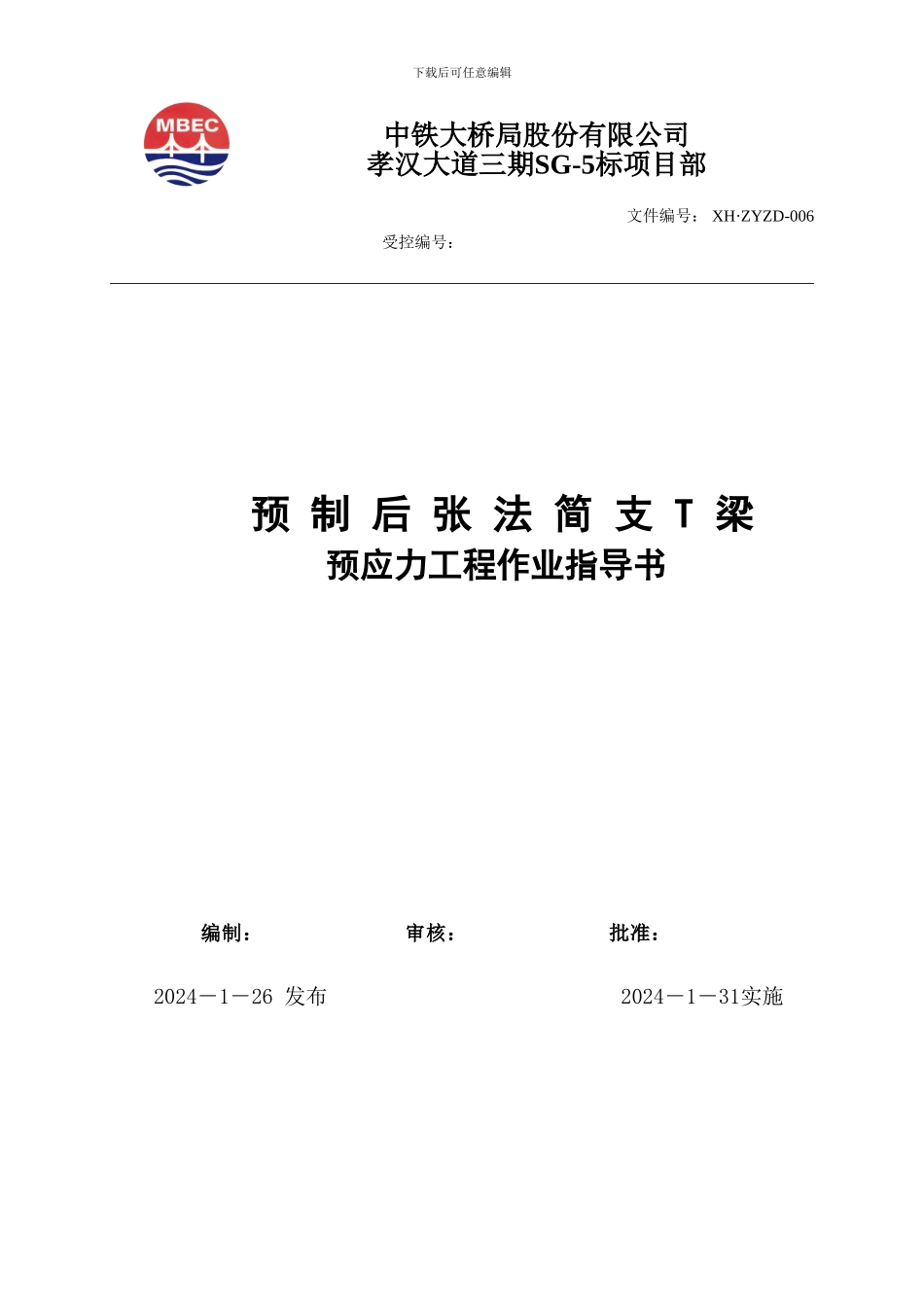

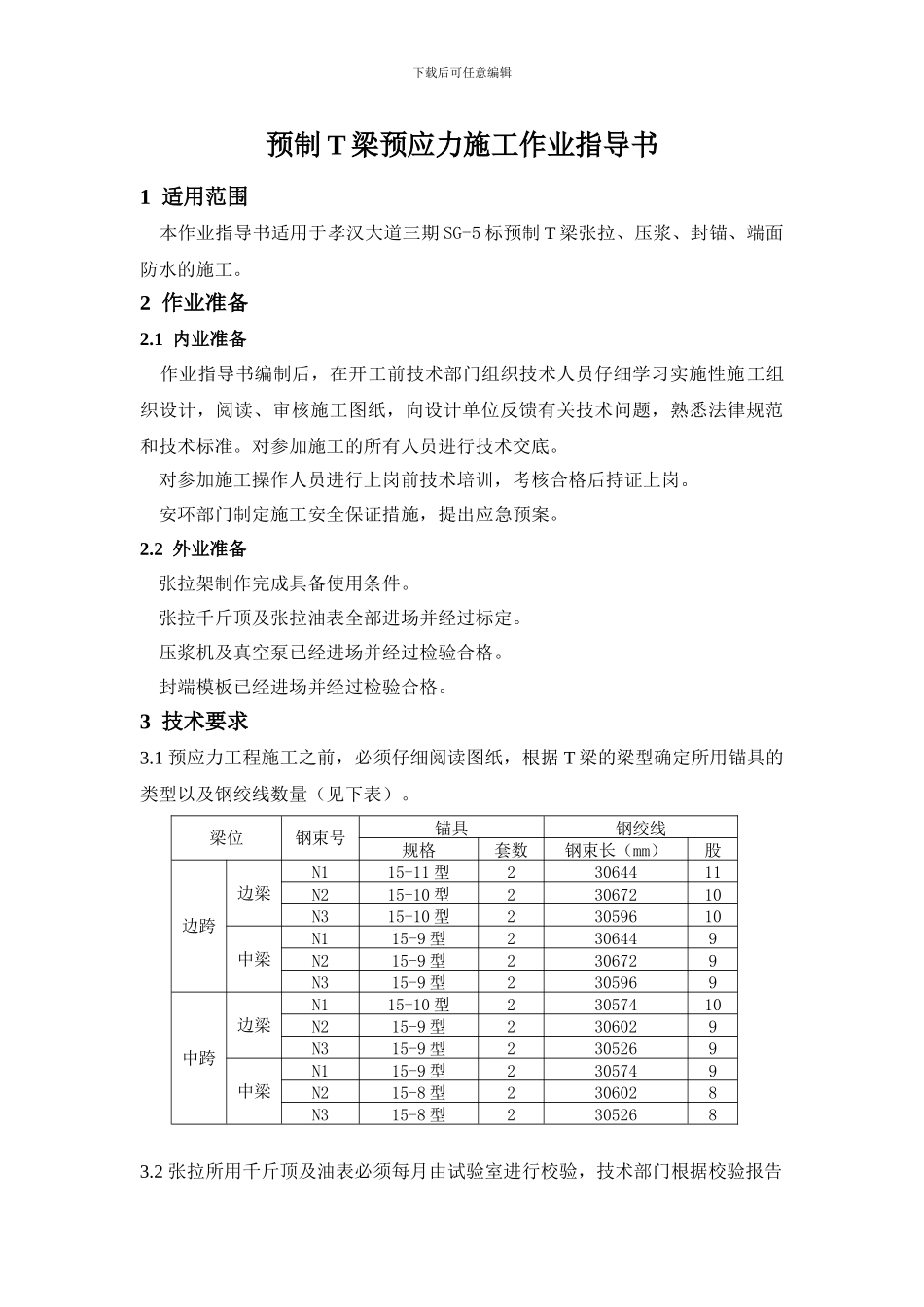

下载后可任意编辑中铁大桥局股份有限公司孝汉大道三期SG-5标项目部文件编号： XH·ZYZD-006 受控编号： 预 制 后 张 法 简 支 T 梁预应力工程作业指导书 编制： 审核： 批准： 2024－1－26 发布 2024－1－31实施下载后可任意编辑预制 T 梁预应力施工作业指导书1 适用范围 本作业指导书适用于孝汉大道三期 SG-5 标预制 T 梁张拉、压浆、封锚、端面防水的施工。2 作业准备2.1 内业准备 作业指导书编制后，在开工前技术部门组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，向设计单位反馈有关技术问题，熟悉法律规范和技术标准。对参加施工的所有人员进行技术交底。 对参加施工操作人员进行上岗前技术培训，考核合格后持证上岗。 安环部门制定施工安全保证措施，提出应急预案。2.2 外业准备 张拉架制作完成具备使用条件。 张拉千斤顶及张拉油表全部进场并经过标定。 压浆机及真空泵已经进场并经过检验合格。 封端模板已经进场并经过检验合格。3 技术要求3.1 预应力工程施工之前，必须仔细阅读图纸，根据 T 梁的梁型确定所用锚具的类型以及钢绞线数量（见下表）。梁位钢束号锚具钢绞线规格套数钢束长（mm）股边跨边梁N115-11 型23064411N215-10 型23067210N315-10 型23059610中梁N115-9 型2306449N215-9 型2306729N315-9 型2305969中跨边梁N115-10 型23057410N215-9 型2306029N315-9 型2305269中梁N115-9 型2305749N215-8 型2306028N315-8 型23052683.2 张拉所用千斤顶及油表必须每月由试验室进行校验，技术部门根据校验报告下载后可任意编辑对张拉力进行计算，作业队必须根据技术部门发布的相关技术交底进行施工。3.3 张拉时预应力钢绞线的理论伸长值必须由技术部门提前进行计算，施工时根据技术部门发布的相关技术交底进行控制。4 施工程序 预制 T 梁的预应力工程施工程序主要包括：原材料进场→试验各项性能指标→钢绞线下料、制束→预张拉→初张拉→提梁→终张拉→断丝→锚穴凿毛→压浆→封端→涂刷防水涂料。5 施工要求5.1 施工准备5.1.1 预应力张拉施工前要配备足够的千斤顶、油泵、油表、钢板尺并经过校验合格。5.1.2 张拉施工前要制作专门的张拉架。5.1.3 张拉施工前要设置安全警戒线，严禁非作业人员靠近张拉现场。5.2 施工工艺5.2.2 张拉工艺5.2.2.1 钢绞线束制作1 领取钢绞线要按试验报告单逐盘检查领料。2 钢绞线下料要在特制的放盘筐中进行，防止钢绞...
