XXX项目落地式脚手架施工方案VIP免费

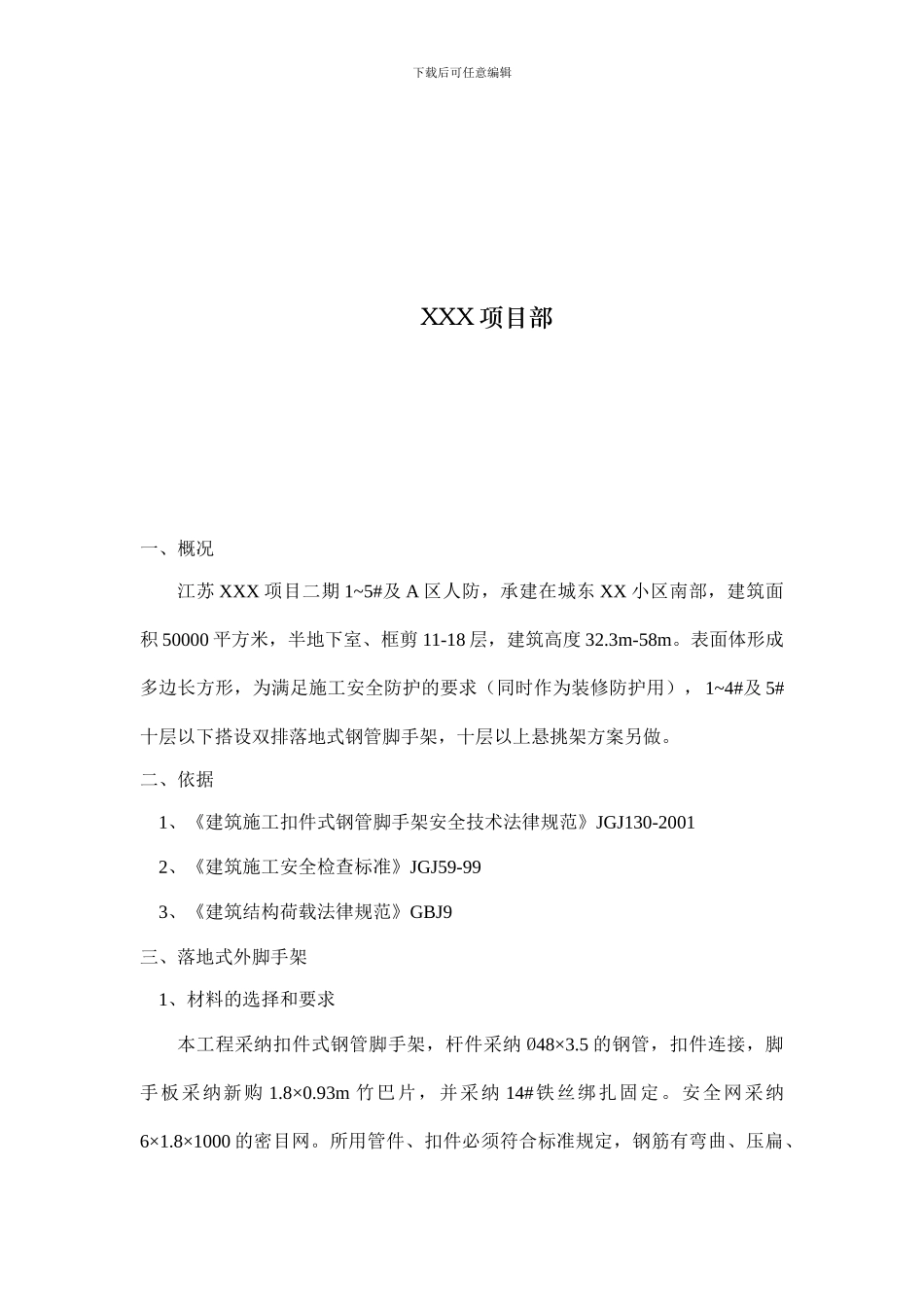

下载后可任意编辑XXX 工程一标段落地式脚手架施 工 方 案编制： 审核： 批准： 下载后可任意编辑XXX 项目部一、概况江苏 XXX 项目二期 1~5#及 A 区人防，承建在城东 XX 小区南部，建筑面积 50000 平方米，半地下室、框剪 11-18 层，建筑高度 32.3m-58m。表面体形成多边长方形，为满足施工安全防护的要求（同时作为装修防护用），1~4#及 5#十层以下搭设双排落地式钢管脚手架，十层以上悬挑架方案另做。二、依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20012、《建筑施工安全检查标准》JGJ59-993、《建筑结构荷载法律规范》GBJ9三、落地式外脚手架1、材料的选择和要求本工程采纳扣件式钢管脚手架，杆件采纳 Ø48×3.5 的钢管，扣件连接，脚手板采纳新购 1.8×0.93m 竹巴片，并采纳 14#铁丝绑扎固定。安全网采纳6×1.8×1000 的密目网。所用管件、扣件必须符合标准规定，钢筋有弯曲、压扁、下载后可任意编辑裂缝等缺陷的不得使用。扣件不得有裂纹、气孔、砂眼等缺陷，扣件转动灵活。当扣件夹紧钢管时，开口处最小距离不小于 5mm，外立杆全部刷成红丹色，扶手全部用红白相间两种油漆涂刷，伸出架体外立杆的杆件应长短一致，且不大于 10㎝，保持架体美观。2、落地式外脚手架的地基处理（1）搭设场地平整、夯实（2）浇筑大于架体宽度 0.5m，厚 100 的细石砼（3）安放垫板，离地面 20㎝处设置纵向及横向扫地杆（4）由于脚手架基础较低，应考虑周围的排水措施3、杆件布置（1）根据施工要求，本脚手架搭设高度为 32.3m-36.4m，按法律规范要求架体立杆间距不得大于 1.5m，架体宽度 0.88m，步距 1.82m。（2）外脚手架立杆、横杆接头要求：立杆接头与相近大横杆的距离不宜大于步距的 1/3。横杆接头与相近的立杆距离不宜大于杆间距的 1/3。立杆必须采纳对接方式，脚手架立杆、大横杆交点处必须设置小横杆，所有杆件的交接部位必须用扣件连接。4、架体与建筑物的拉结本工程采纳二步三跨刚性连接，拉结点必须用钢管扣件围箍在砼柱上，或用螺栓加钢管固定在剪力墙的预留洞内，拉结点必须均匀分布，同时拉结里外立杆。5 剪刀撑设置（1）剪刀撑是防止脚手架纵向变形的重要措施，合理设置剪刀撑可以增强脚手架的整体刚度，提高脚手架的承载力。下载后可任意编辑（2）本工程应在外侧立面整个长度和高度上连续设置剪刀撑，要求每组剪刀撑跨越立杆根数为 5-7 根（＞6m）斜杆与地面夹角 45°-60°之间。（3）...
