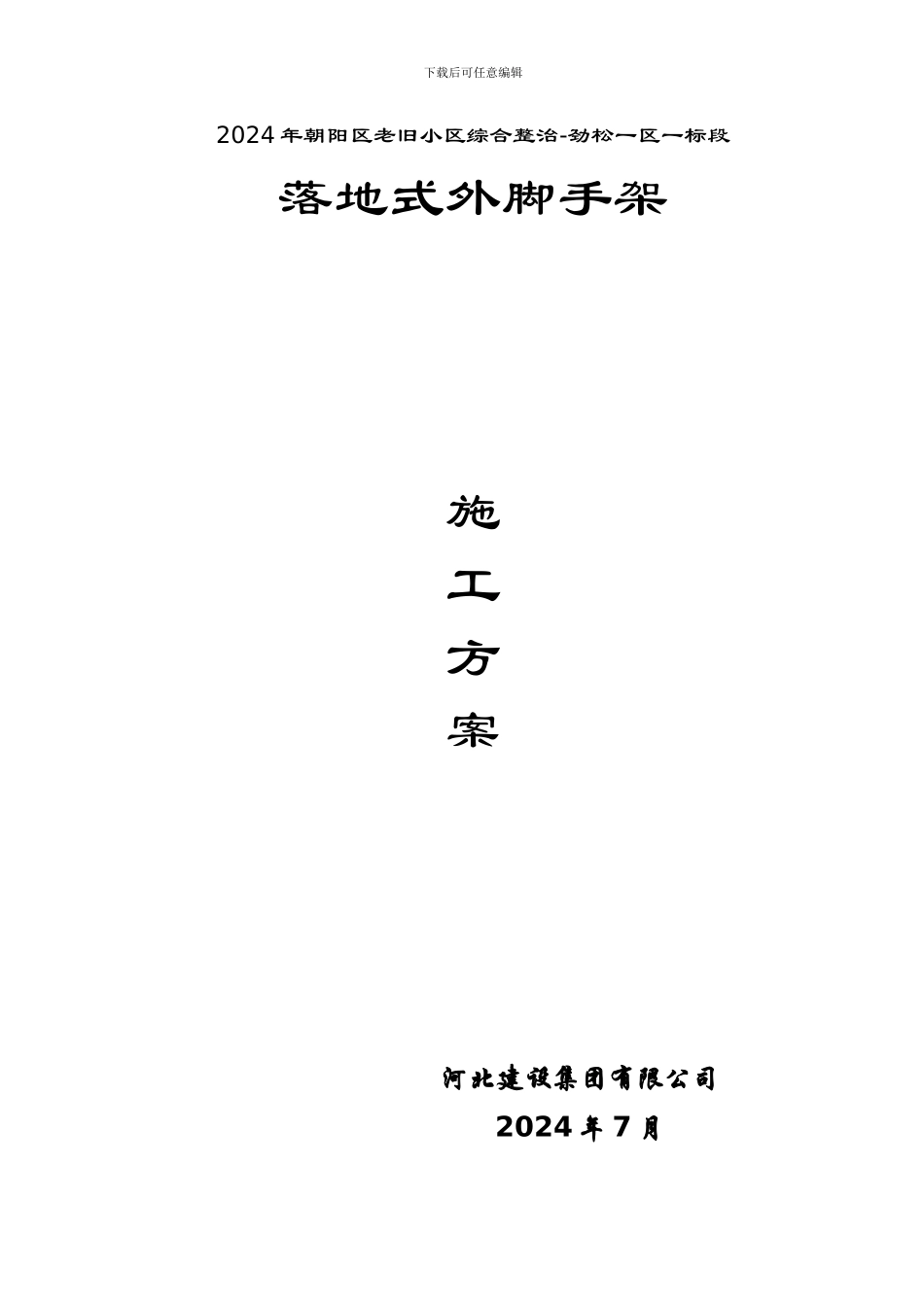

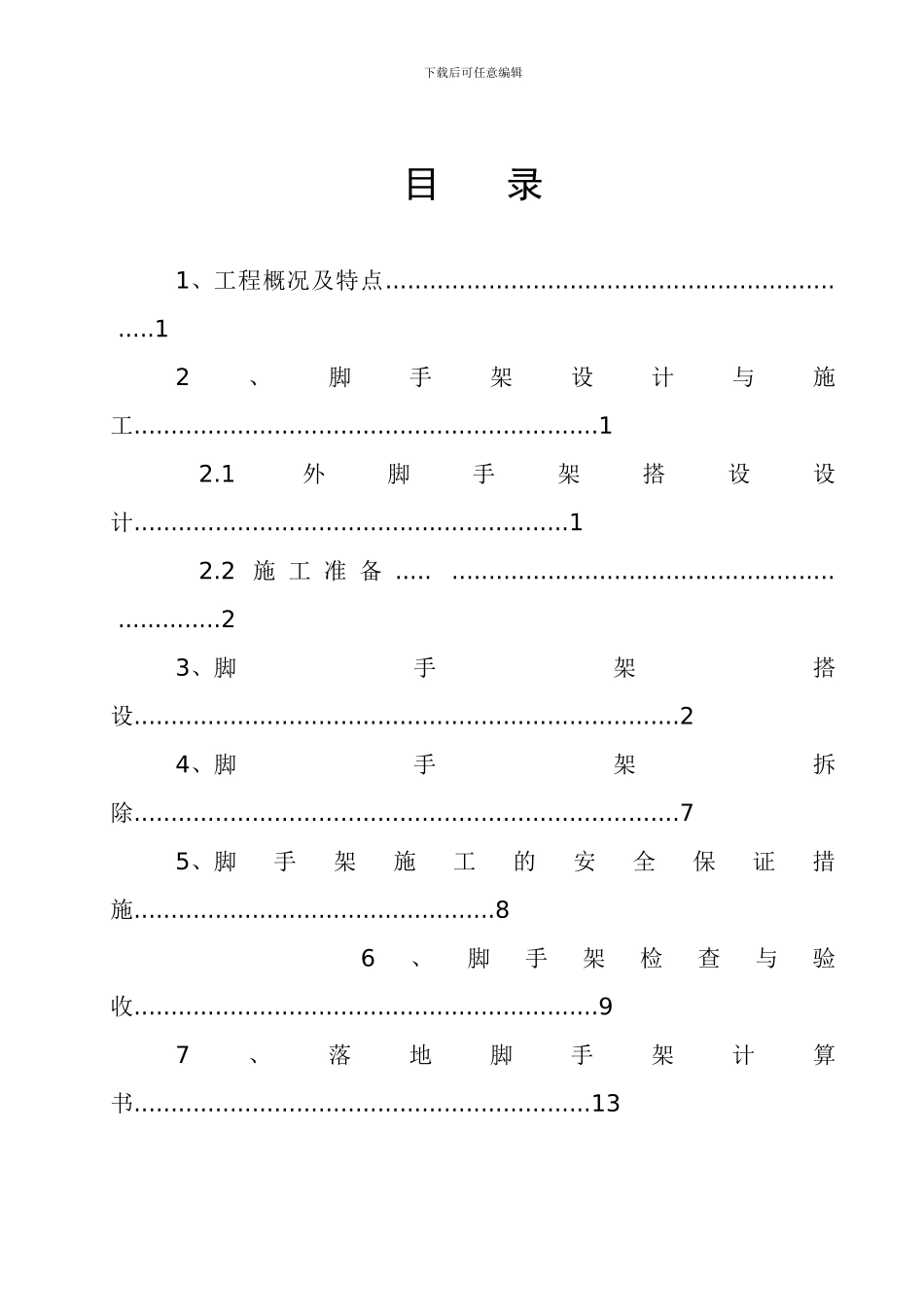

下载后可任意编辑2024 年朝阳区老旧小区综合整治-劲松一区一标段落地式外脚手架施工方案 河北建设集团有限公司 2024 年 7 月下载后可任意编辑目 录1、工程概况及特点............................................................. .....12、脚手架设计与施工...............................................................12.1外脚手架搭设设计...........................................................12.2 施 工 准 备 ..... .................................................... ..............23、脚手架搭设..........................................................................24、脚手架拆除..........................................................................75、脚手架施工的安全保证措施.................................................8 6、脚手架检查与验收...............................................................97、落地脚手架计算书..............................................................13下载后可任意编辑1下载后可任意编辑1、工程概况及特点本 工 程 2024 年 朝 阳 区 老 旧 小 区 综 合 整 治 -- 劲 松 一 区 一 标 段110、113、118、119、120、121 楼抗震节能综合改造工程，位于北京市朝阳区劲松一区院内，由清华大学建筑设计讨论院有限公司设计,河北建设集团有限公司施工。建筑面积 20843.89㎡，结构形式为砖混结构，具体如下：本工程采纳落地扣件式双排钢管脚手架。2、脚手架设计与施工2.1 脚手架搭设设计本工程属老旧小区，建筑为砖混结构的 5 或 6 层，根据工程平面及立面形式，以及居民楼的高度，6 层砖混结构施工操作脚手架采纳双排落地脚手架。立杆间距 1.5 米，立杆横距 1.0 米，水平杆步距 1.8 米。脚手架的负荷量，每平方米不能超过 400 公斤。如负荷量必须加大，必须经过负荷验算合格后方可施工。2下载后可任意编辑2.2 施工准备施工材料的选择所有脚手架搭设的材料必须要选择强度高、质量合格的，应选用指定合格供应商的产品,应满足以下要求：2.1、钢管：采纳外径 48.3mm，壁厚 3.6mm 的焊接钢管，钢管材质为 Q235 钢，符合《碳素结构钢》(GB700-88)的相应规定，并具备产品质量合格证和钢管材质检验报告；外径和壁厚符合质量要求，端部平整，表面刷防锈漆，长度应满足搭设需要。禁止使用有明显...
