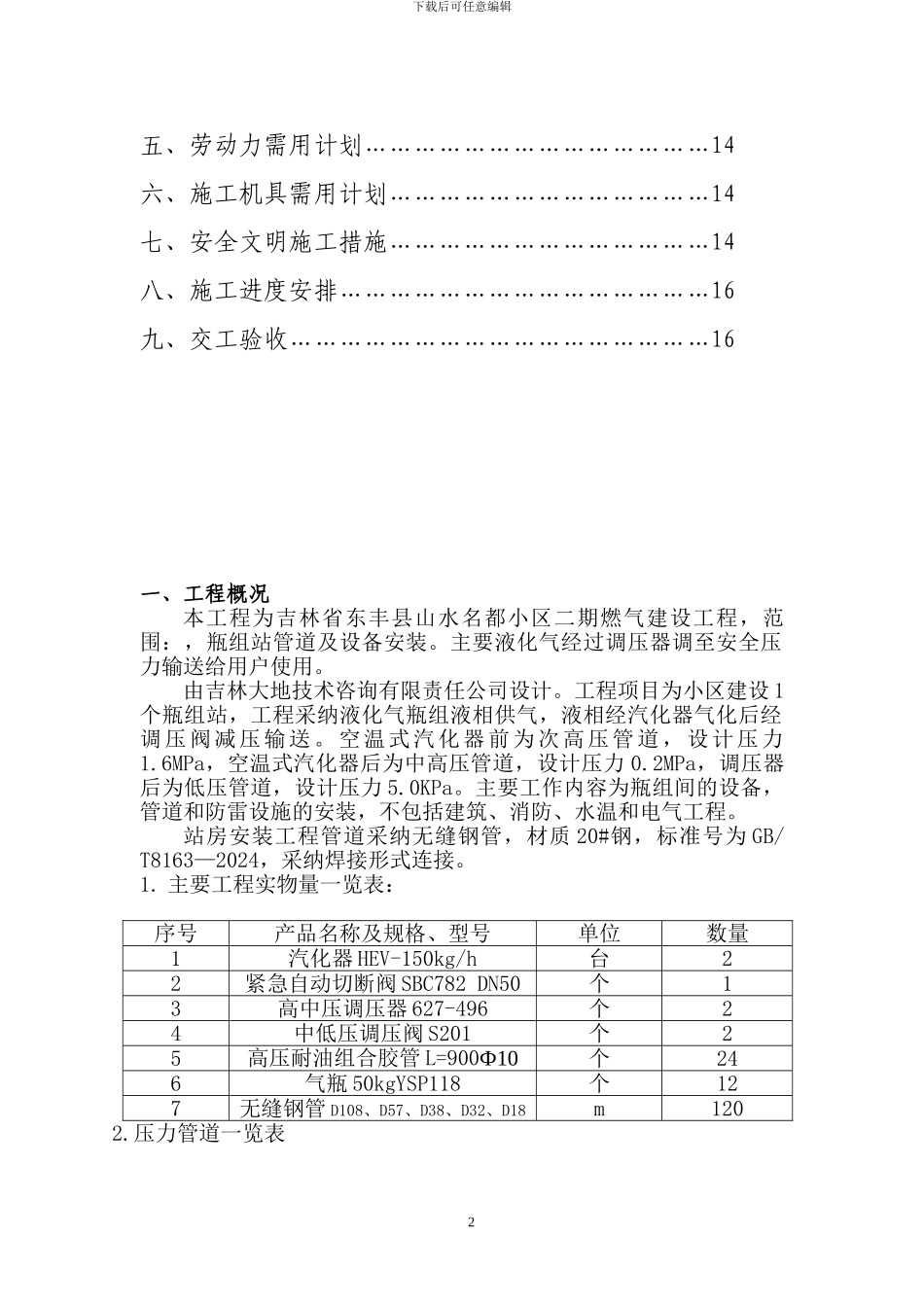

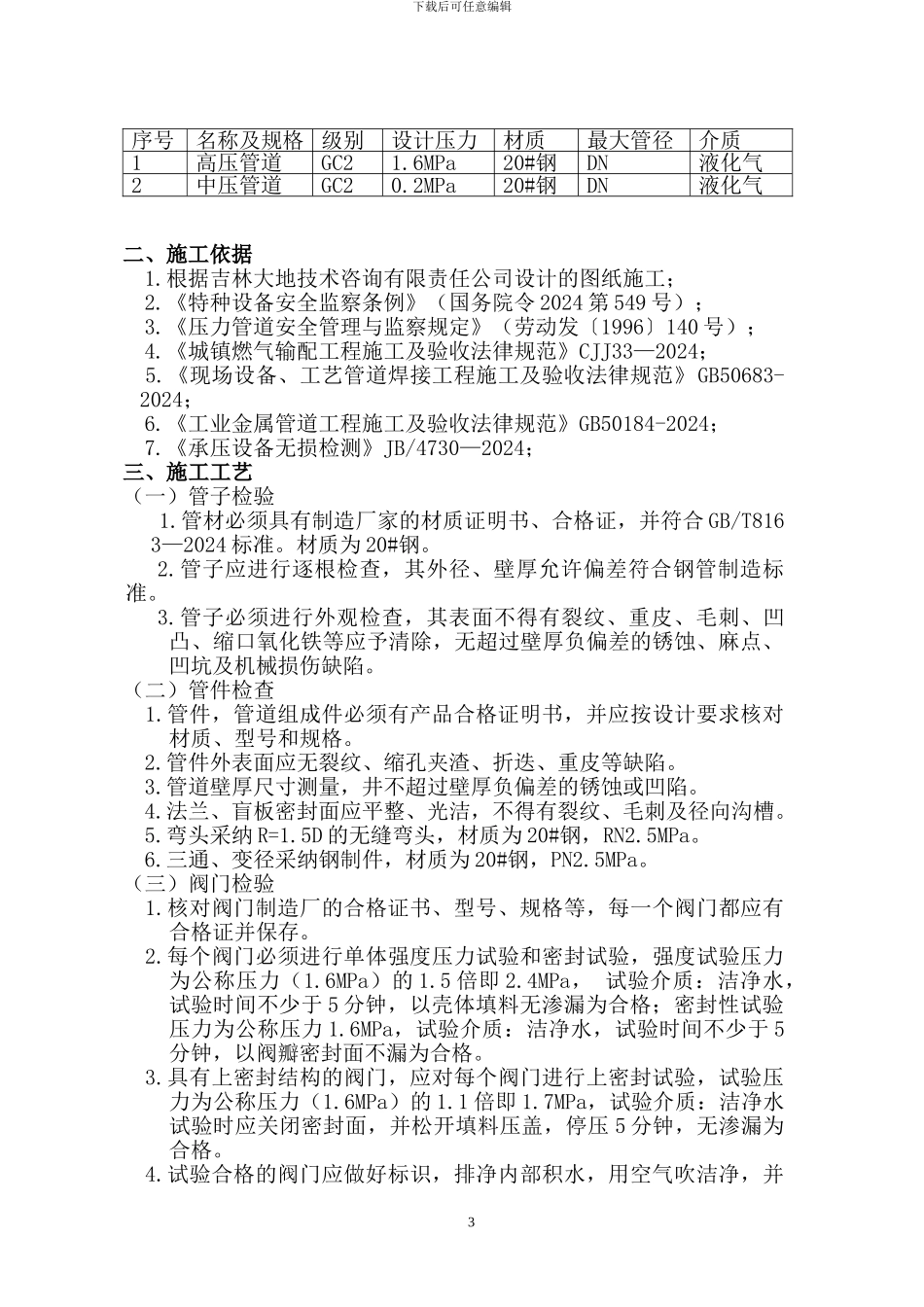

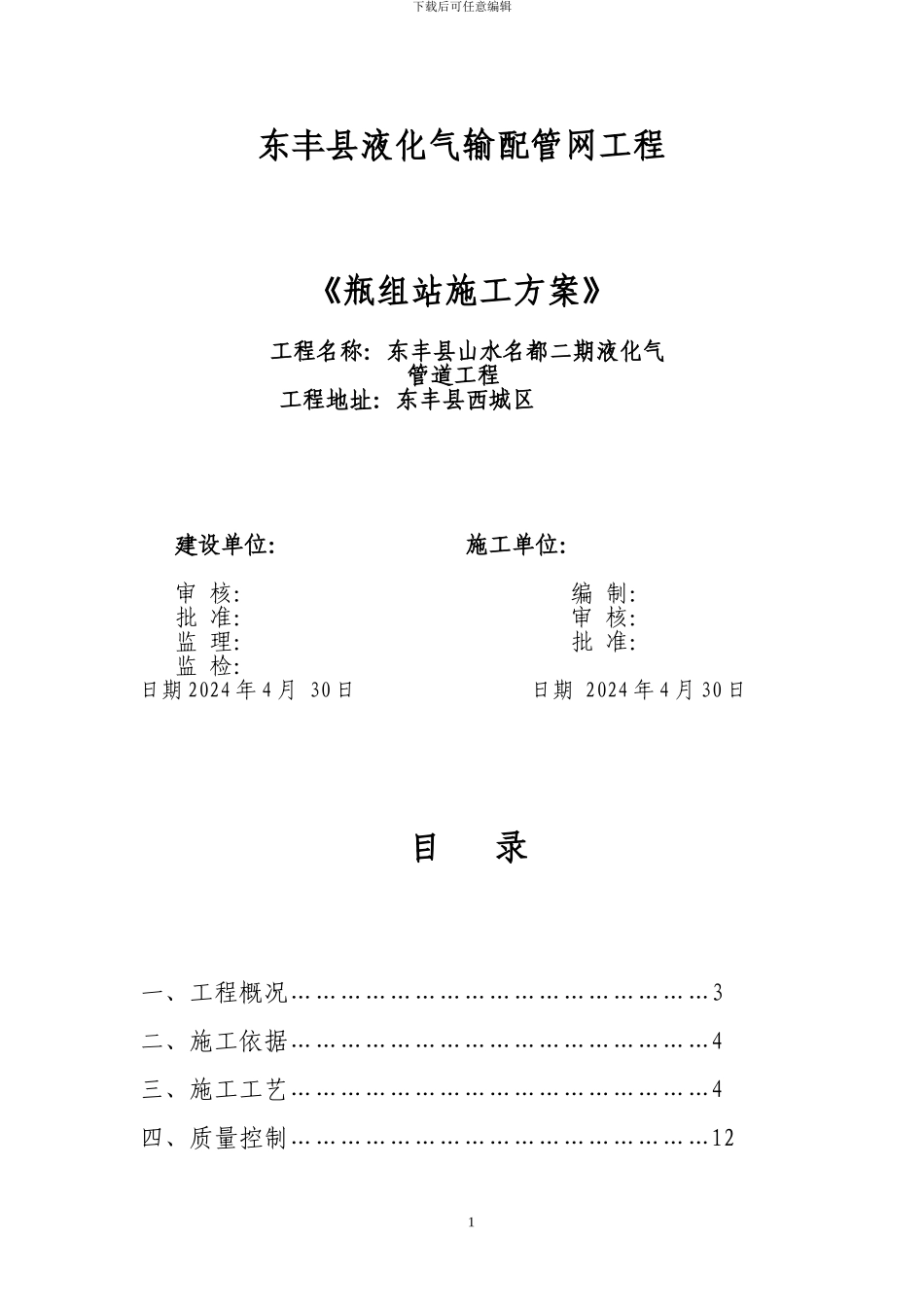

下载后可任意编辑东丰县液化气输配管网工程《瓶组站施工方案》 工程名称：东丰县山水名都二期液化气 管道工程 工程地址：东丰县西城区建设单位： 施工单位：审 核： 编 制： 批 准： 审 核：监 理： 批 准：监 检：日期 2024 年 4 月 30 日 日期 2024 年 4 月 30 日目 录一、工程概况……………………………………………3 二、施工依据……………………………………………4三、施工工艺……………………………………………4四、质量控制……………………………………………121 下载后可任意编辑五、劳动力需用计划……………………………………14六、施工机具需用计划…………………………………14七、安全文明施工措施…………………………………14八、施工进度安排………………………………………16九、交工验收……………………………………………16一、工程概况本工程为吉林省东丰县山水名都小区二期燃气建设工程，范围：，瓶组站管道及设备安装。主要液化气经过调压器调至安全压力输送给用户使用。由吉林大地技术咨询有限责任公司设计。工程项目为小区建设 1个瓶组站，工程采纳液化气瓶组液相供气，液相经汽化器气化后经调压阀减压输送。空温式汽化器前为次高压管道，设计压力1.6MPa，空温式汽化器后为中高压管道，设计压力 0.2MPa，调压器后为低压管道，设计压力 5.0KPa。主要工作内容为瓶组间的设备，管道和防雷设施的安装，不包括建筑、消防、水温和电气工程。站房安装工程管道采纳无缝钢管，材质 20#钢，标准号为 GB/T8163—2024，采纳焊接形式连接。1. 主要工程实物量一览表：序号产品名称及规格、型号单位数量1汽化器 HEV-150kg/h台22紧急自动切断阀 SBC782 DN50个13高中压调压器 627-496个24中低压调压阀 S201个25高压耐油组合胶管 L=900Ф10个246气瓶 50kgYSP118个127无缝钢管 D108、D57、D38、D32、D18m1202.压力管道一览表2 下载后可任意编辑 二、施工依据 1.根据吉林大地技术咨询有限责任公司设计的图纸施工； 2.《特种设备安全监察条例》（国务院令 2024 第 549 号）； 3.《压力管道安全管理与监察规定》（劳动发〔1996〕140 号）； 4.《城镇燃气输配工程施工及验收法律规范》CJJ33—2024； 5.《现场设备、工艺管道焊接工程施工及验收法律规范》GB50683-2024； 6.《工业金属管道工程施工及验收法律规范》GB50184-2024； 7.《承压设备无损检测》JB/4730—2024；三、施...
