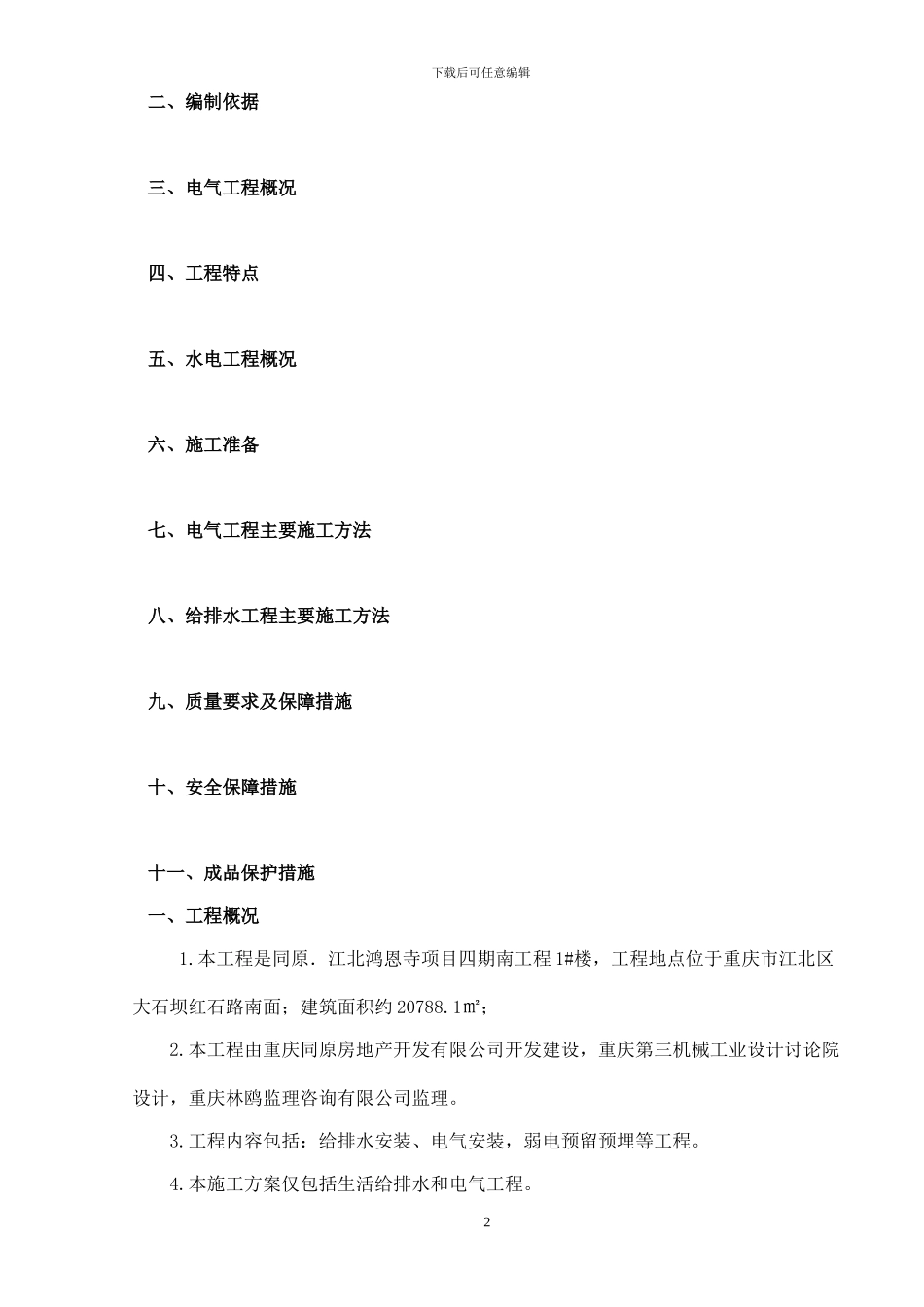

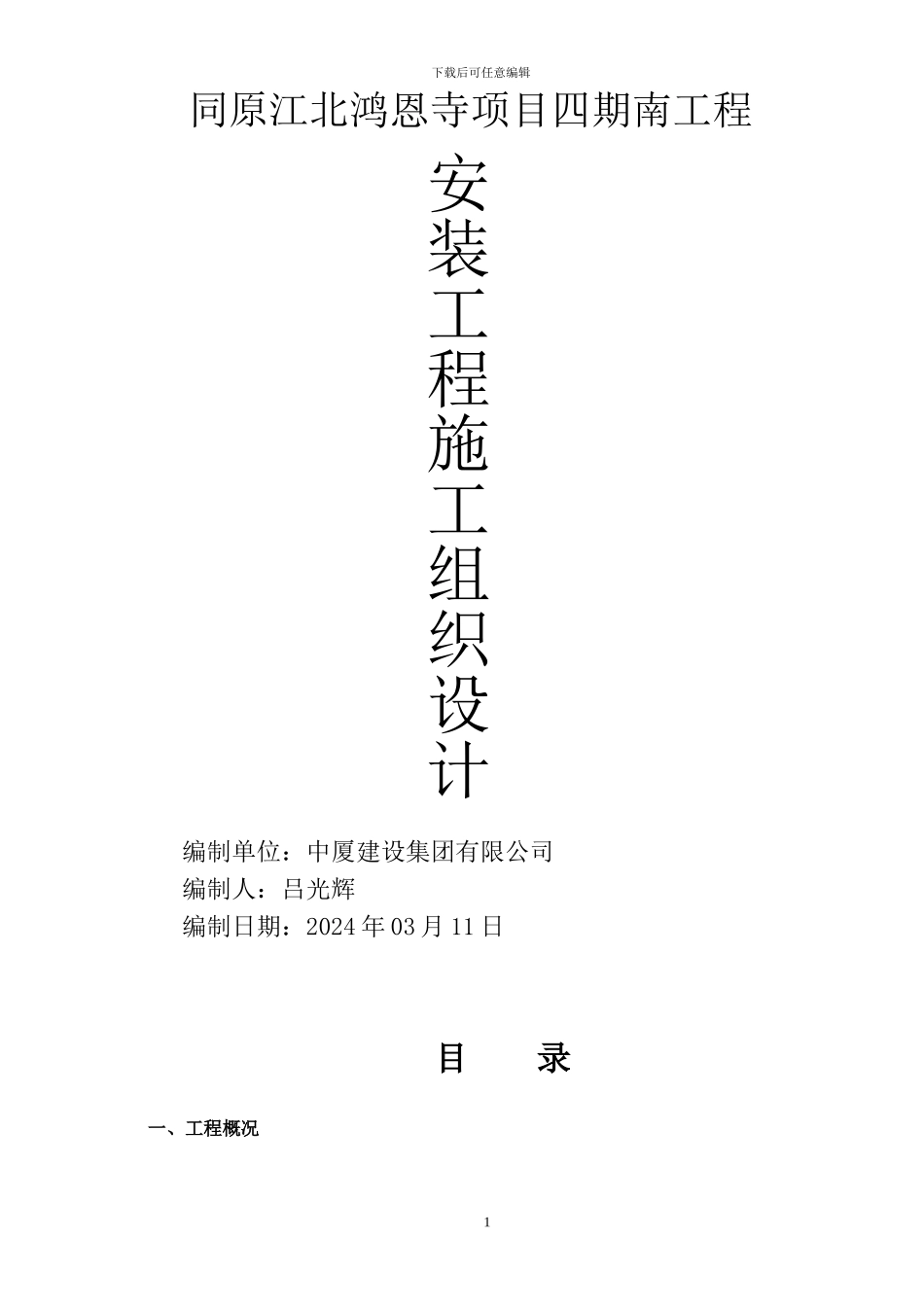

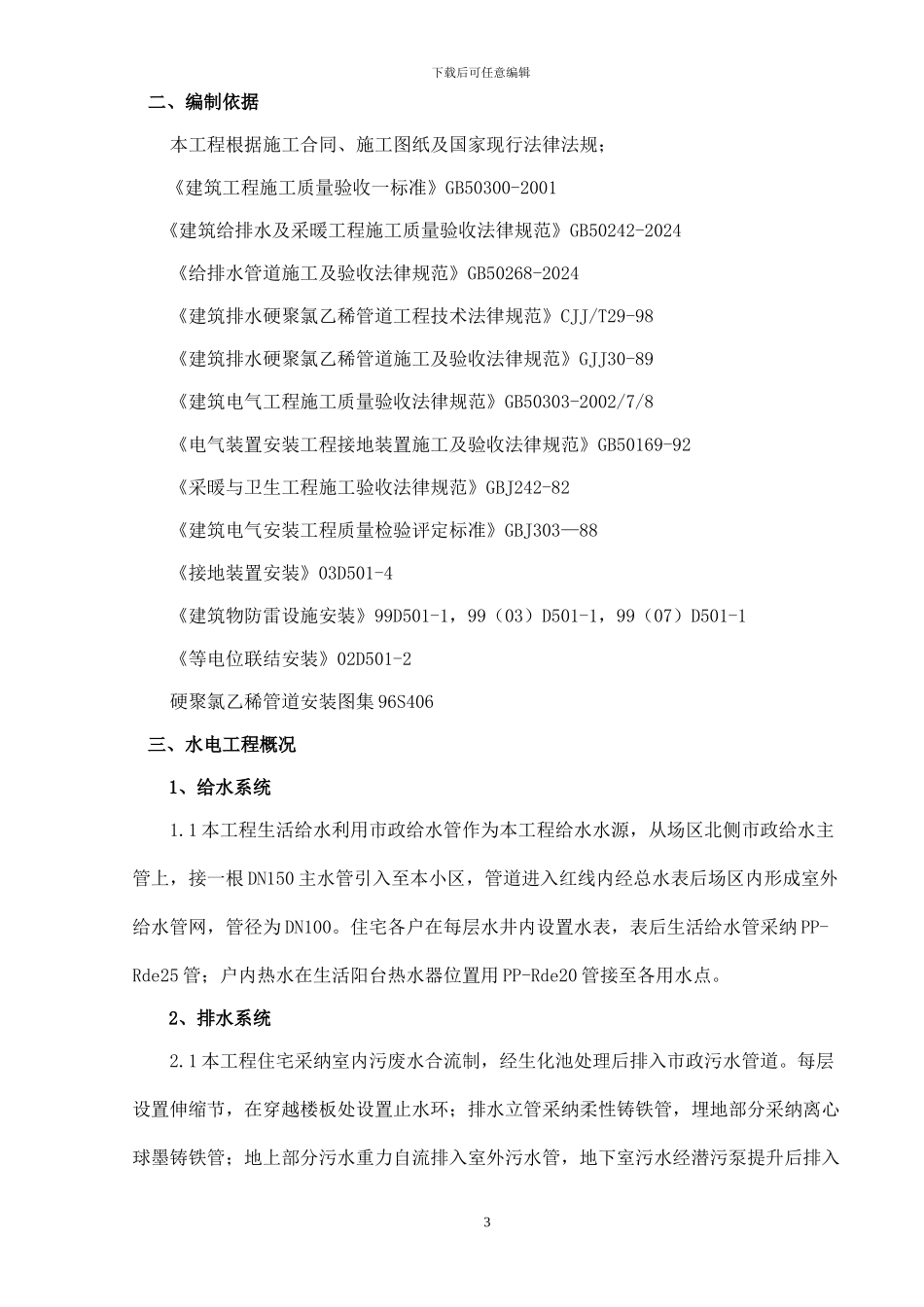

下载后可任意编辑同原江北鸿恩寺项目四期南工程安装工程施工组织设计编制单位：中厦建设集团有限公司编制人：吕光辉 编制日期：2024 年 03 月 11 日目 录一、工程概况1下载后可任意编辑二、编制依据三、电气工程概况四、工程特点五、水电工程概况六、施工准备七、电气工程主要施工方法八、给排水工程主要施工方法九、质量要求及保障措施十、安全保障措施十一、成品保护措施一、工程概况1.本工程是同原．江北鸿恩寺项目四期南工程 1#楼，工程地点位于重庆市江北区大石坝红石路南面；建筑面积约 20788.1㎡；2.本工程由重庆同原房地产开发有限公司开发建设，重庆第三机械工业设计讨论院设计，重庆林鸥监理咨询有限公司监理。3.工程内容包括：给排水安装、电气安装，弱电预留预埋等工程。4.本施工方案仅包括生活给排水和电气工程。2下载后可任意编辑二、编制依据 本工程根据施工合同、施工图纸及国家现行法律法规；《建筑工程施工质量验收一标准》GB50300-2001《建筑给排水及采暖工程施工质量验收法律规范》GB50242-2024 《给排水管道施工及验收法律规范》GB50268-2024《建筑排水硬聚氯乙稀管道工程技术法律规范》CJJ/T29-98《建筑排水硬聚氯乙稀管道施工及验收法律规范》GJJ30-89《建筑电气工程施工质量验收法律规范》GB50303-2002/7/8《电气装置安装工程接地装置施工及验收法律规范》GB50169-92《采暖与卫生工程施工验收法律规范》GBJ242-82《建筑电气安装工程质量检验评定标准》GBJ303—88《接地装置安装》03D501-4《建筑物防雷设施安装》99D501-1，99（03）D501-1，99（07）D501-1《等电位联结安装》02D501-2硬聚氯乙稀管道安装图集 96S406三、水电工程概况1、给水系统1.1 本工程生活给水利用市政给水管作为本工程给水水源，从场区北侧市政给水主管上，接一根 DN150 主水管引入至本小区，管道进入红线内经总水表后场区内形成室外给水管网，管径为 DN100。住宅各户在每层水井内设置水表，表后生活给水管采纳 PP-Rde25 管；户内热水在生活阳台热水器位置用 PP-Rde20 管接至各用水点。2、排水系统2.1 本工程住宅采纳室内污废水合流制，经生化池处理后排入市政污水管道。每层设置伸缩节，在穿越楼板处设置止水环；排水立管采纳柔性铸铁管，埋地部分采纳离心球墨铸铁管；地上部分污水重力自流排入室外污水管，地下室污水经潜污泵提升后排入3下载后可任意编辑室外污水管网，地下车库废水采纳排水沟聚集至车库集水坑内，由排污泵排至...
