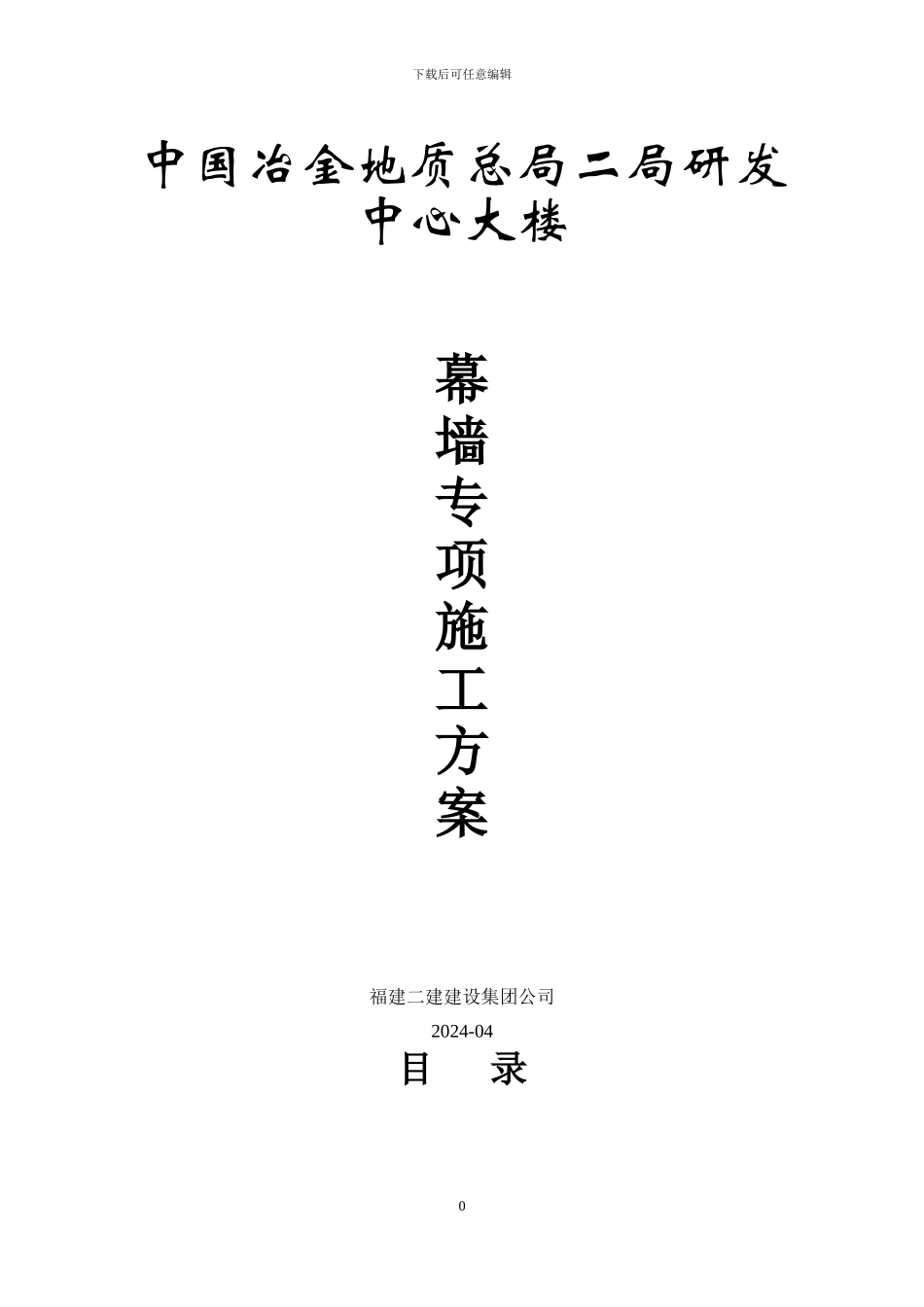

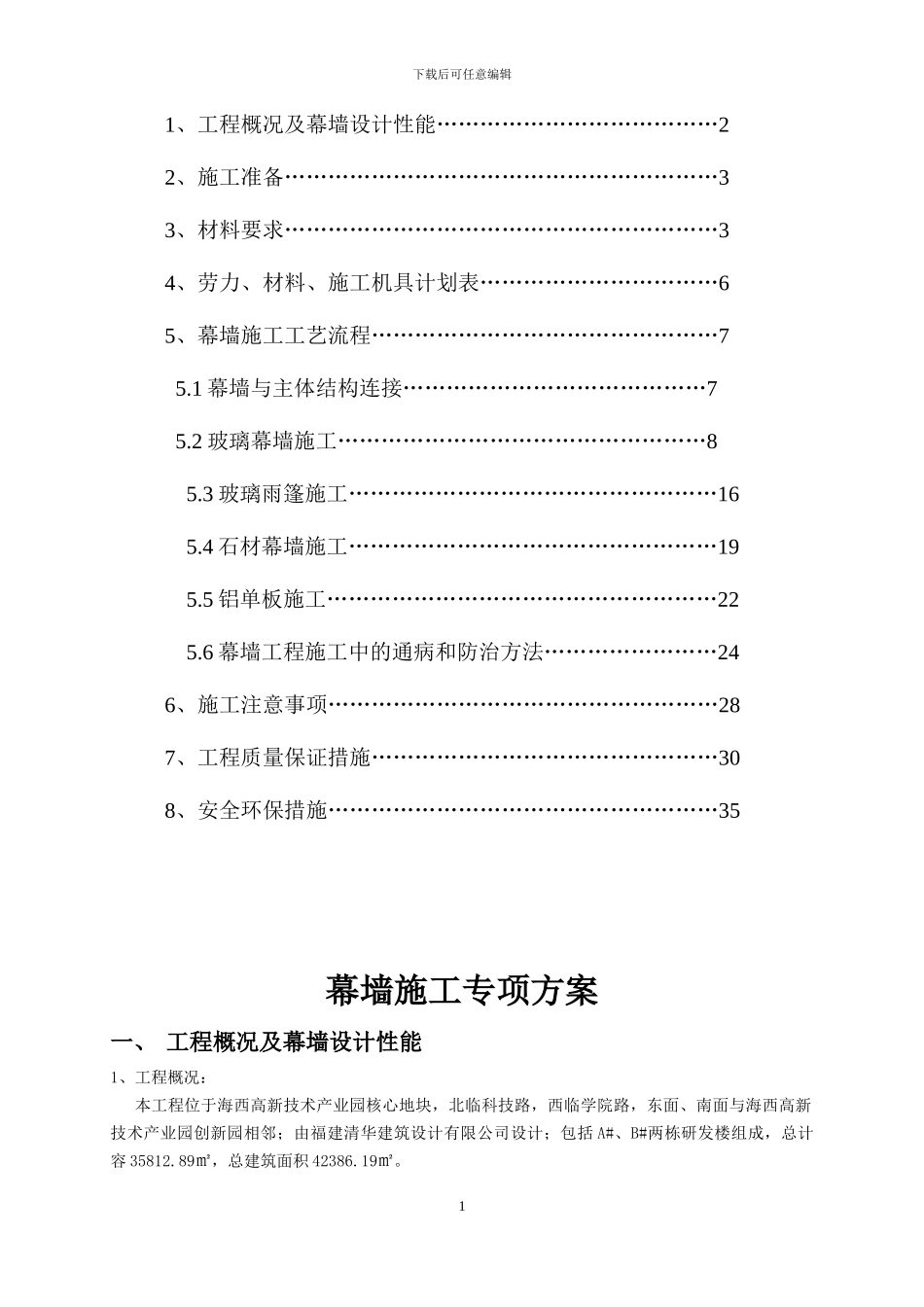

下载后可任意编辑中国冶金地质总局二局研发中心大楼幕墙专项施工方案福建二建建设集团公司2024-04目 录0下载后可任意编辑1、工程概况及幕墙设计性能…………………………………22、施工准备……………………………………………………33、材料要求……………………………………………………34、劳力、材料、施工机具计划表……………………………65、幕墙施工工艺流程…………………………………………7 5.1 幕墙与主体结构连接……………………………………7 5.2 玻璃幕墙施工……………………………………………85.3 玻璃雨篷施工……………………………………………165.4 石材幕墙施工……………………………………………195.5 铝单板施工………………………………………………225.6 幕墙工程施工中的通病和防治方法……………………246、施工注意事项………………………………………………287、工程质量保证措施…………………………………………308、安全环保措施………………………………………………35幕墙施工专项方案一、 工程概况及幕墙设计性能1、工程概况:本工程位于海西高新技术产业园核心地块,北临科技路,西临学院路,东面、南面与海西高新技术产业园创新园相邻;由福建清华建筑设计有限公司设计;包括 A#、B#两栋研发楼组成,总计容 35812.89㎡,总建筑面积 42386.19㎡。1下载后可任意编辑外墙使用主要采纳玻璃幕墙,零星墙采纳干挂石材幕墙和铝单板,一层门上设置有钢结构雨披。2、幕墙设计性能要求:1)设计使用年限 50 年,结构胶质保 10 年,结构安全等级二级;2)设计抗风压性能:玻璃幕墙 2 级,干挂幕墙 5 级;3)设计水密性能:玻璃幕墙 2 级,干挂幕墙 3 级;4)设计气密性能:玻璃幕墙 2 级,干挂幕墙 3 级;5)设计平面变形性能为 3 级;6)设计防雷等级:立柱与横梁构成防雷网与建筑物防雷体系接通,通过建筑物的接地系统接地 ,与建筑物成为一个防雷整体。防雷等级应达到 1 级设计要求;3、施工必须遵照的法律规范:(1)《建筑幕墙》GB/T21086-2024(2)《玻璃幕墙工程技术法律规范》JGJ102-2024 (3)《金属、石材幕墙工程技术法律规范》JGJ133-2001 (4)《建筑结构荷载法律规范》GB50009-2001(2024 年版,局部修订)(5)《玻璃幕墙光学性能》GB/T18091-2000(6)《混凝土结构后锚固技术规程》JGJ145-2024(7)《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2024...
