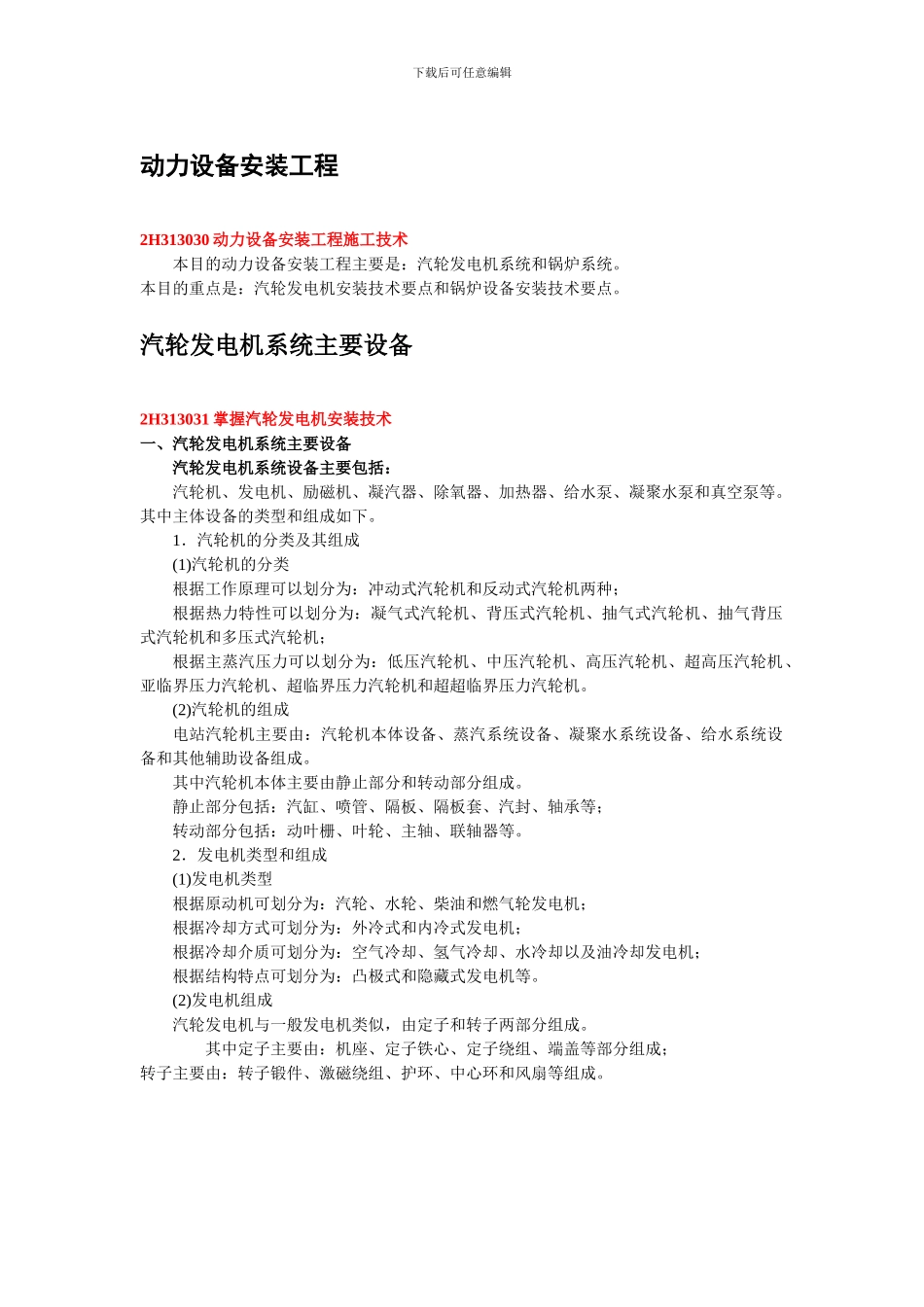

下载后可任意编辑动力设备安装工程2H313030 动力设备安装工程施工技术本目的动力设备安装工程主要是：汽轮发电机系统和锅炉系统。本目的重点是：汽轮发电机安装技术要点和锅炉设备安装技术要点。汽轮发电机系统主要设备2H313031 掌握汽轮发电机安装技术一、汽轮发电机系统主要设备汽轮发电机系统设备主要包括：汽轮机、发电机、励磁机、凝汽器、除氧器、加热器、给水泵、凝聚水泵和真空泵等。其中主体设备的类型和组成如下。1．汽轮机的分类及其组成(1)汽轮机的分类根据工作原理可以划分为：冲动式汽轮机和反动式汽轮机两种；根据热力特性可以划分为：凝气式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机和多压式汽轮机；根据主蒸汽压力可以划分为：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机。(2)汽轮机的组成电站汽轮机主要由：汽轮机本体设备、蒸汽系统设备、凝聚水系统设备、给水系统设备和其他辅助设备组成。其中汽轮机本体主要由静止部分和转动部分组成。静止部分包括：汽缸、喷管、隔板、隔板套、汽封、轴承等；转动部分包括：动叶栅、叶轮、主轴、联轴器等。2．发电机类型和组成(1)发电机类型根据原动机可划分为：汽轮、水轮、柴油和燃气轮发电机；根据冷却方式可划分为：外冷式和内冷式发电机；根据冷却介质可划分为：空气冷却、氢气冷却、水冷却以及油冷却发电机；根据结构特点可划分为：凸极式和隐藏式发电机等。(2)发电机组成汽轮发电机与一般发电机类似，由定子和转子两部分组成。其中定子主要由：机座、定子铁心、定子绕组、端盖等部分组成；转子主要由：转子锻件、激磁绕组、护环、中心环和风扇等组成。下载后可任意编辑汽轮机主要设备的安装技术要点二、汽轮机主要设备的安装技术要点(一)汽轮机设备安装程序汽轮机安装的程序由三部分组成：——首先是基础和设备的验收；基础的标高检查和各基础相对位置的检查；除了进行一般性的设备出厂合格证明书、外观、规格型号，以及数量等复检外，还要对汽缸、隔板、转子、轴承、主汽阀，以及其他零部件进行检查。——其次是汽轮机本体的安装：包括凝汽器的安装、低压缸、台板和轴承座的就位、汽缸的就位和找中、隔板的就位和找中、轴承找中、转子就位、通流间隙调整、汽缸下部汽管道连接等。——其三是其他安装：包括本体附件安装、油系统冲洗、蒸汽管道吹扫液压油系统冲洗等。(二)汽轮机本体安装技术要点1．凝...
