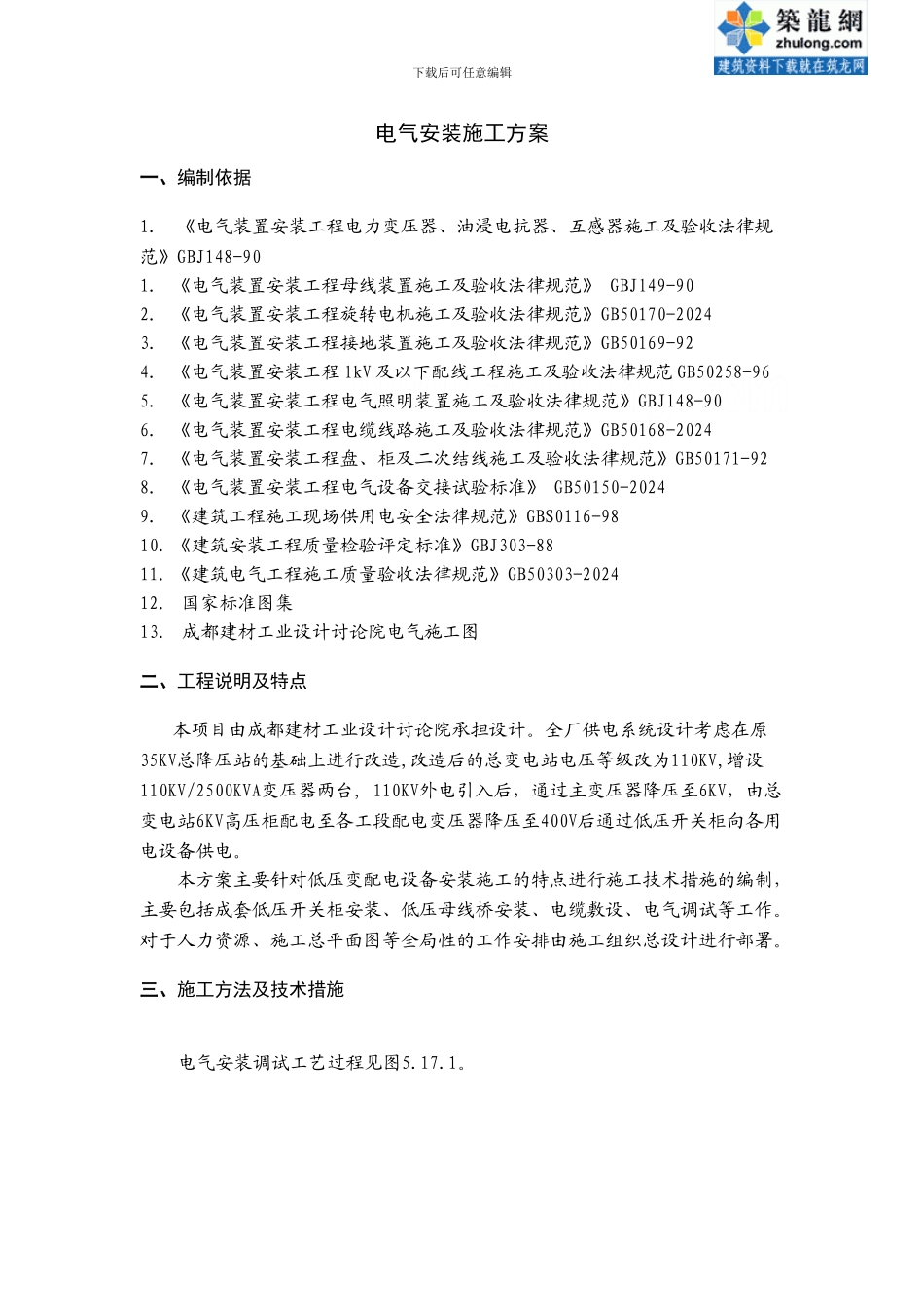

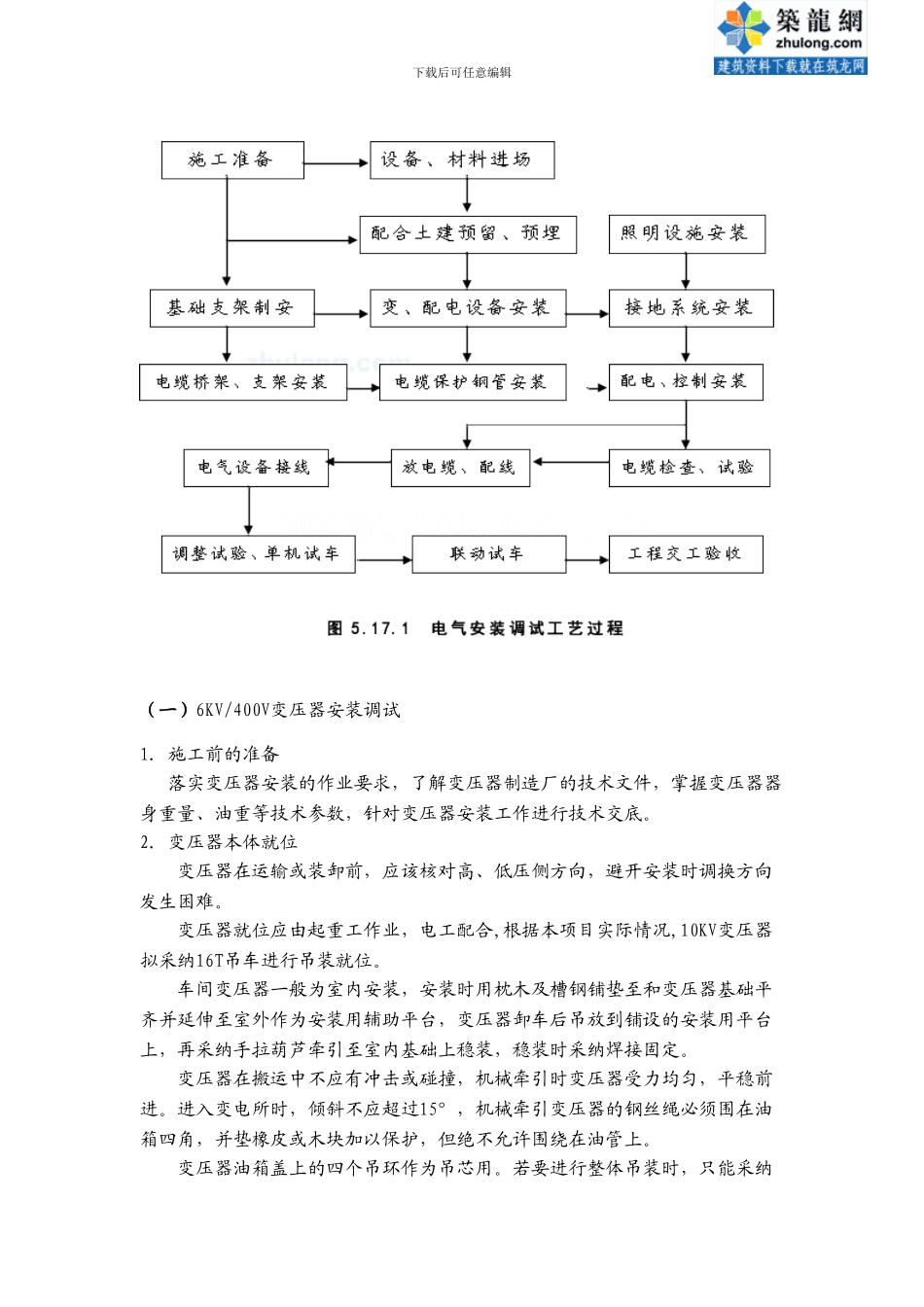

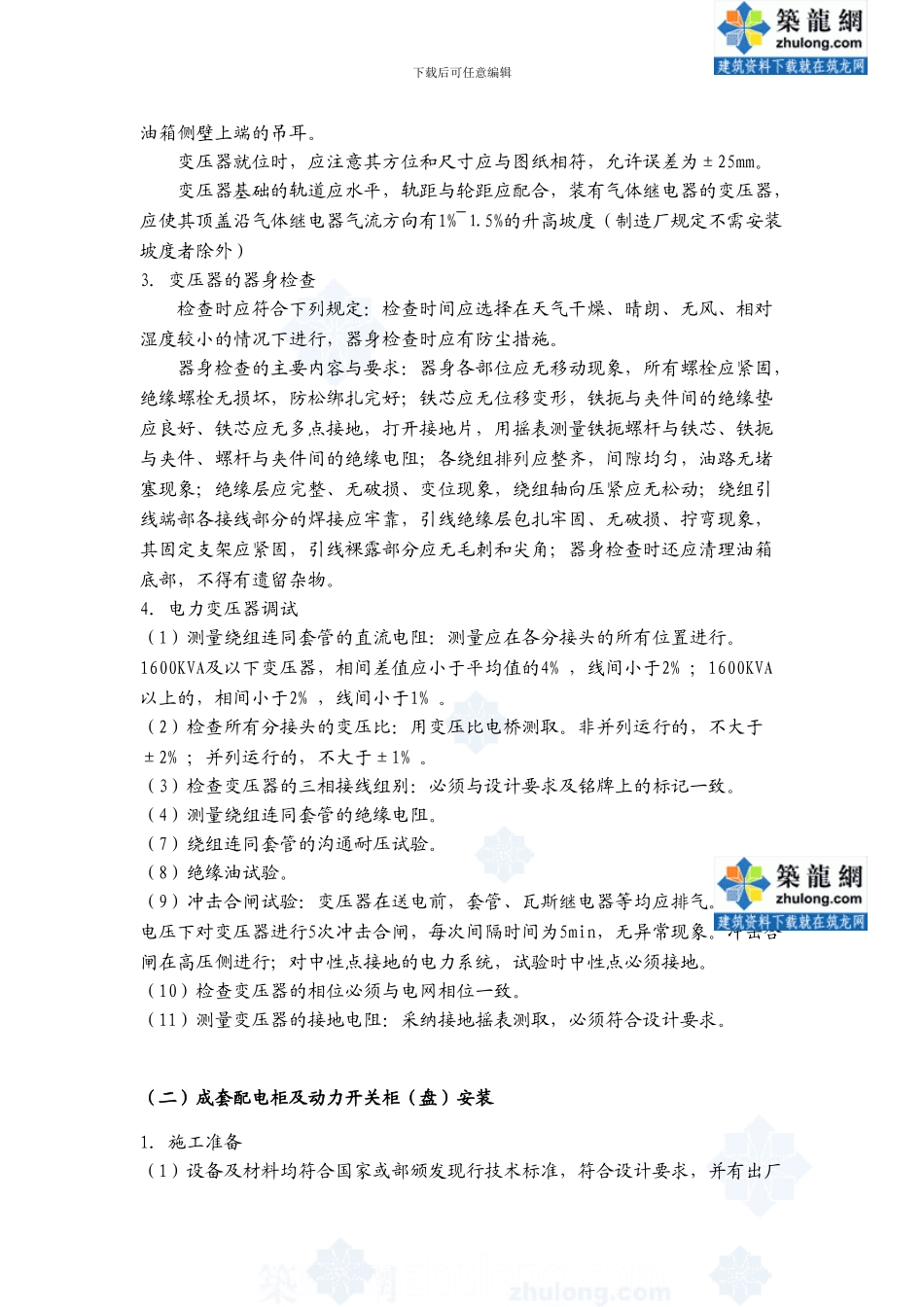

下载后可任意编辑电气安装施工方案一、编制依据1. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-901. 《电气装置安装工程母线装置施工及验收法律规范》 GBJl49-902. 《电气装置安装工程旋转电机施工及验收法律规范》GB50170-20243. 《电气装置安装工程接地装置施工及验收法律规范》GB50169-92 4. 《电气装置安装工程 lkV 及以下配线工程施工及验收法律规范 GB50258-965. 《电气装置安装工程电气照明装置施工及验收法律规范》GBJl48-906. 《电气装置安装工程电缆线路施工及验收法律规范》GB50168-20247. 《电气装置安装工程盘、柜及二次结线施工及验收法律规范》GB50171-928. 《电气装置安装工程电气设备交接试验标准》 GB50150-20249. 《建筑工程施工现场供用电安全法律规范》GBS0116-9810. 《建筑安装工程质量检验评定标准》GBJ303-8811. 《建筑电气工程施工质量验收法律规范》GB50303-202412. 国家标准图集13. 成都建材工业设计讨论院电气施工图二、工程说明及特点本项目由成都建材工业设计讨论院承担设计。全厂供电系统设计考虑在原35KV总降压站的基础上进行改造,改造后的总变电站电压等级改为110KV,增设110KV/2500KVA变压器两台, 110KV外电引入后，通过主变压器降压至6KV，由总变电站6KV高压柜配电至各工段配电变压器降压至400V后通过低压开关柜向各用电设备供电。本方案主要针对低压变配电设备安装施工的特点进行施工技术措施的编制，主要包括成套低压开关柜安装、低压母线桥安装、电缆敷设、电气调试等工作。对于人力资源、施工总平面图等全局性的工作安排由施工组织总设计进行部署。三、施工方法及技术措施电气安装调试工艺过程见图5.17.1。下载后可任意编辑（一）6KV/400V变压器安装调试1．施工前的准备落实变压器安装的作业要求，了解变压器制造厂的技术文件，掌握变压器器身重量、油重等技术参数，针对变压器安装工作进行技术交底。 2．变压器本体就位变压器在运输或装卸前，应该核对高、低压侧方向，避开安装时调换方向发生困难。变压器就位应由起重工作业，电工配合,根据本项目实际情况,10KV变压器拟采纳16T吊车进行吊装就位。车间变压器一般为室内安装，安装时用枕木及槽钢铺垫至和变压器基础平齐并延伸至室外作为安装用辅助平台，变压器卸车后吊放到铺设的安装用平台上，再采纳手拉葫芦牵引至室内基础上稳装，稳装时采纳焊接固定。变压器在搬运中不应有冲击或碰撞，机械牵引...
