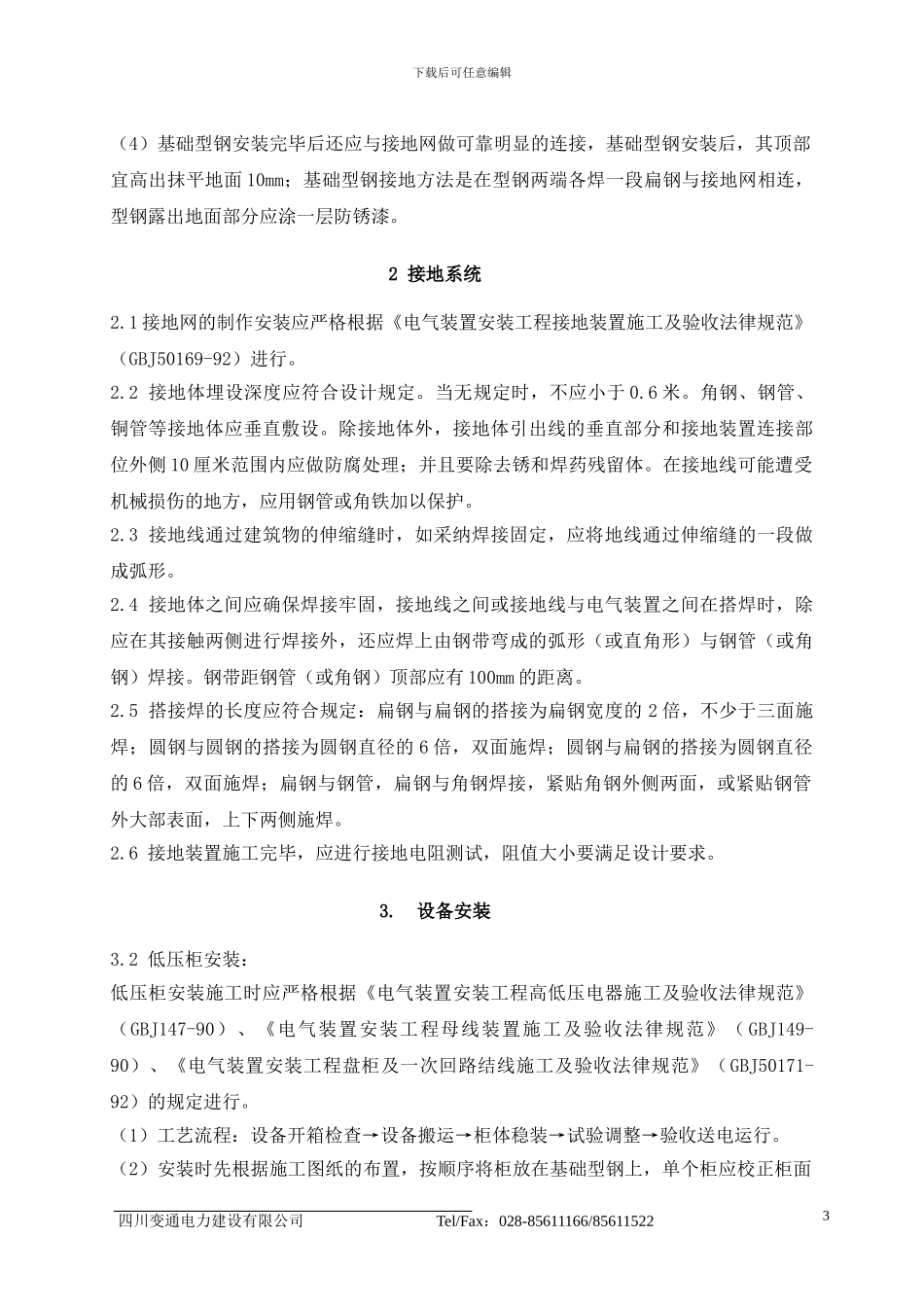

下载后可任意编辑 精品文档下载 四川变通电力建设有限公司 Tel/Fax：028-85611166/856115221最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】低压配电柜施工组织设计方案1 设备基础施工施工顺序：场地平整→放线及基础施工 →基础型钢埋设→调平找正→二次灌浆1.1 根据设计要求槽钢将槽钢调直，然后按图纸要求预制加工基础槽钢，除锈并刷好防绣漆。1.2 基础型钢埋设：埋设方法有下列两种: （施工时根据现场的实际情况确定采纳何种方式）(1)直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过 1mm，全长不超过 5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面 5-10mm，水平调好后，可将型钢固定牢固，并与接地网扁钢焊接相连。全部工作做完后，应再认真检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。（2）预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在 30mm 左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。埋设型钢时，应先将预留的空位清扫洁净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。（3）基础型钢的安装应符合下列要求项 目允许偏差mm/mmm/全长 四川变通电力建设有限公司 Tel/Fax：028-85611166/856115222下载后可任意编辑（4）基础型钢安装完毕后还应与接地网做可靠明显的连接，基础型钢安装后，其顶部宜高出抹平地面 10mm；基础型钢接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。2 接地系统2.1 接地网的制作安装应严格根据《电气装置安装工程接地装置施工及验收法律规范》（GBJ50169-92）进行。2.2 接地体埋设深度应符合设计规定。当无规定时，不应小于 0.6 米。角钢、钢管、铜管等接地体应垂直敷设。除接地体外，接地体引出线的垂直部分和接地装置连接部位外侧 10 厘米范围内应做防腐处理；并且要除去锈和焊...
