体育中心后山路延伸段K0-118-K0-189明挖隧道专项施工方案20240123VIP免费

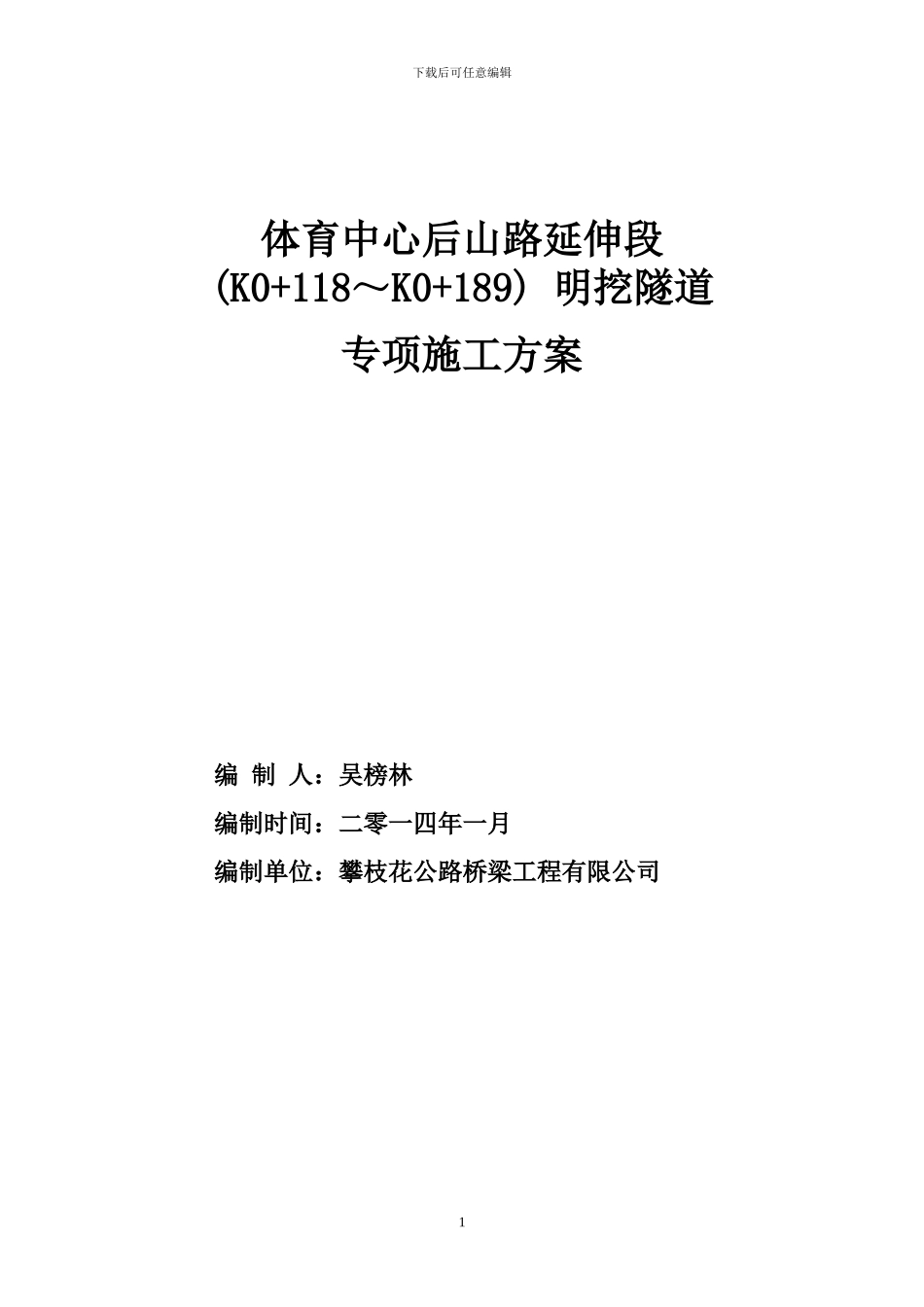

体育中心后山路延伸段K0-118-K0-189明挖隧道专项施工方案20240123_第1页
1/21

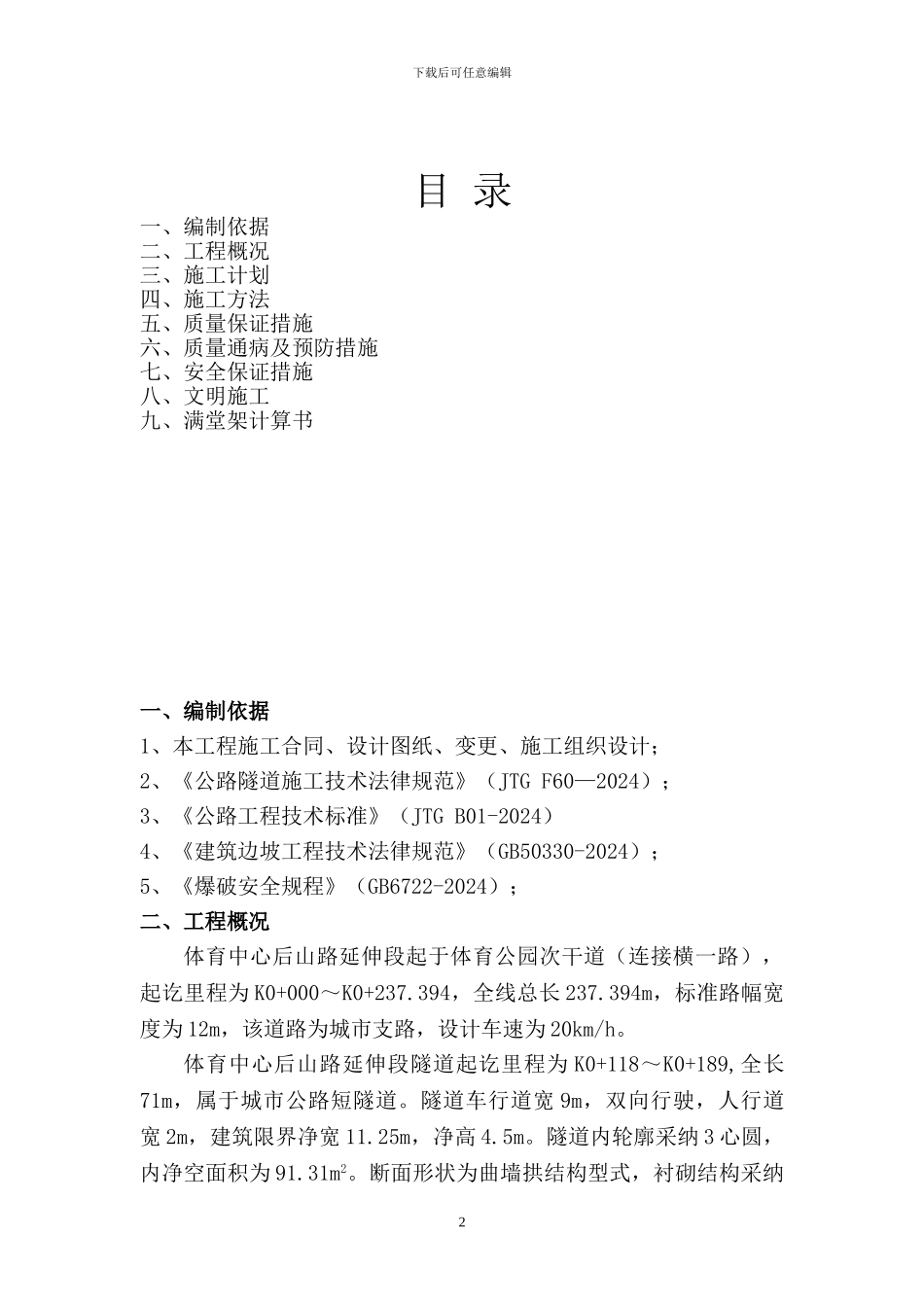

体育中心后山路延伸段K0-118-K0-189明挖隧道专项施工方案20240123_第2页
2/21

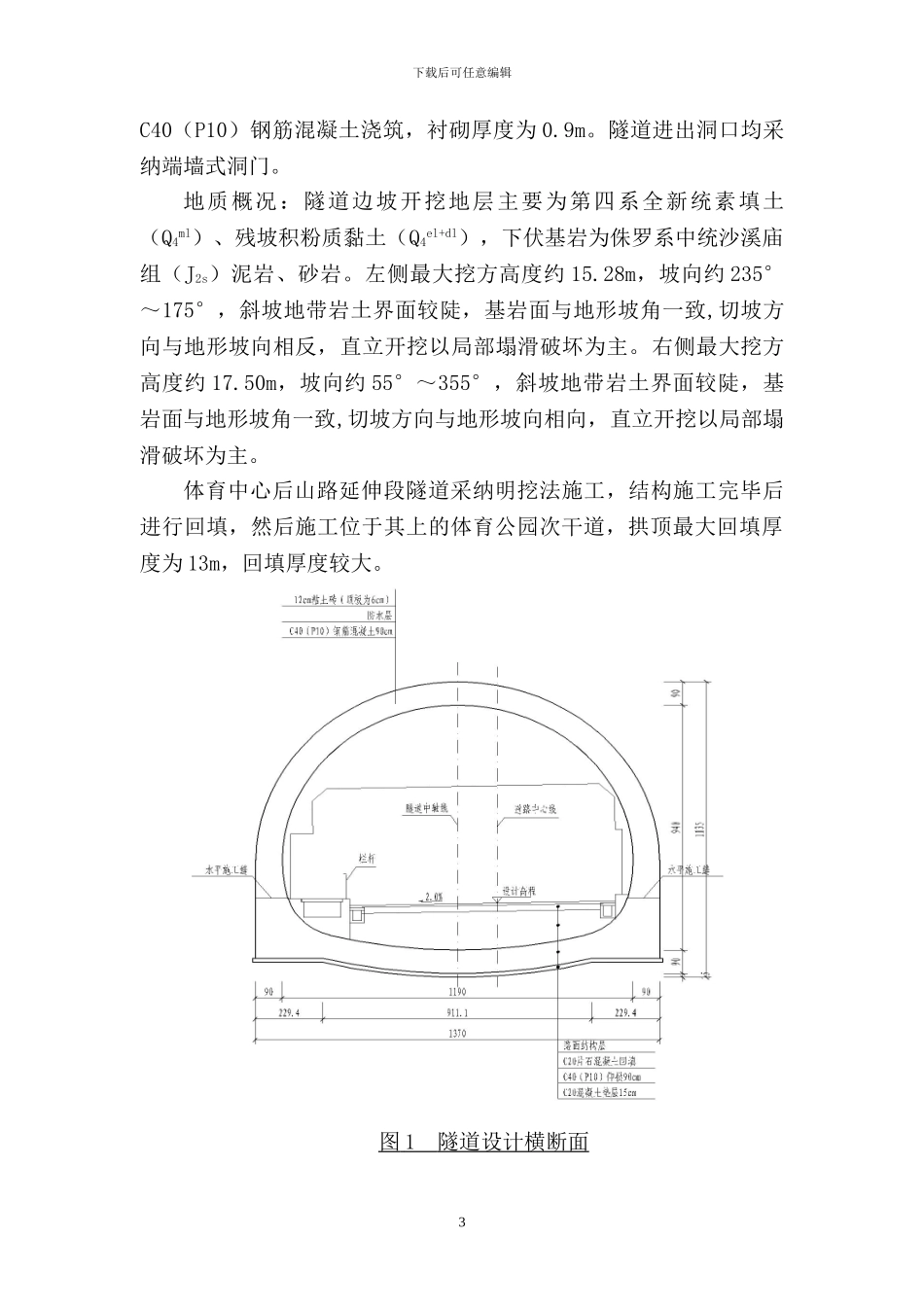

体育中心后山路延伸段K0-118-K0-189明挖隧道专项施工方案20240123_第3页
3/21
下载后可任意编辑体育中心后山路延伸段(K0+118~K0+189) 明挖隧道专项施工方案编 制 人:吴榜林编制时间:二零一四年一月编制单位:攀枝花公路桥梁工程有限公司1下载后可任意编辑目 录一、编制依据二、工程概况三、施工计划四、施工方法五、质量保证措施六、质量通病及预防措施七、安全保证措施八、文明施工九、满堂架计算书一、编制依据1、本工程施工合同、设计图纸、变更、施工组织设计;2、《公路隧道施工技术法律规范》(JTG F60—2024);3、《公路工程技术标准》(JTG B01-2024)4、《建筑边坡工程技术法律规范》(GB50330-2024);5、《爆破安全规程》(GB6722-2024);二、工程概况体育中心后山路延伸段起于体育公园次干道(连接横一路),起讫里程为 K0+000~K0+237.394,全线总长 237.394m,标准路幅宽度为 12m,该道路为城市支路,设计车速为 20km/h。体育中心后山路延伸段隧道起讫里程为 K0+118~K0+189,全长71m,属于城市公路短隧道。隧道车行道宽 9m,双向行驶,人行道宽 2m,建筑限界净宽 11.25m,净高 4.5m。隧道内轮廓采纳 3 心圆,内净空面积为 91.31m2。断面形状为曲墙拱结构型式,衬砌结构采纳2下载后可任意编辑C40(P10)钢筋混凝土浇筑,衬砌厚度为 0.9m。隧道进出洞口均采纳端墙式洞门。地质概况:隧道边坡开挖地层主要为第四系全新统素填土(Q4ml)、残坡积粉质黏土(Q4el+dl),下伏基岩为侏罗系中统沙溪庙组(J2s)泥岩、砂岩。左侧最大挖方高度约 15.28m,坡向约 235°~175°,斜坡地带岩土界面较陡,基岩面与地形坡角一致,切坡方向与地形坡向相反,直立开挖以局部塌滑破坏为主。右侧最大挖方高度约 17.50m,坡向约 55°~355°,斜坡地带岩土界面较陡,基岩面与地形坡角一致,切坡方向与地形坡向相向,直立开挖以局部塌滑破坏为主。体育中心后山路延伸段隧道采纳明挖法施工,结构施工完毕后进行回填,然后施工位于其上的体育公园次干道,拱顶最大回填厚度为 13m,回填厚度较大。图 1 隧道设计横断面 3下载后可任意编辑三.施工计划3.1 材料检测与试验1、 对所有购进原材料和商品混凝土的出厂合格证和说明书进行验收,并登记记录。2、对有合格证的原材料进行复验,复验合格的原材料才能使用。3、经复验不合格的原材料,书面通知物资部门做出标记,隔离存放防止误用,并作退货处理。4、对钢筋检测:按规定对钢筋取样进行抗拉和冷弯试验。3.2 劳动力计划劳动力安排表 序 号工 班 名 ...
