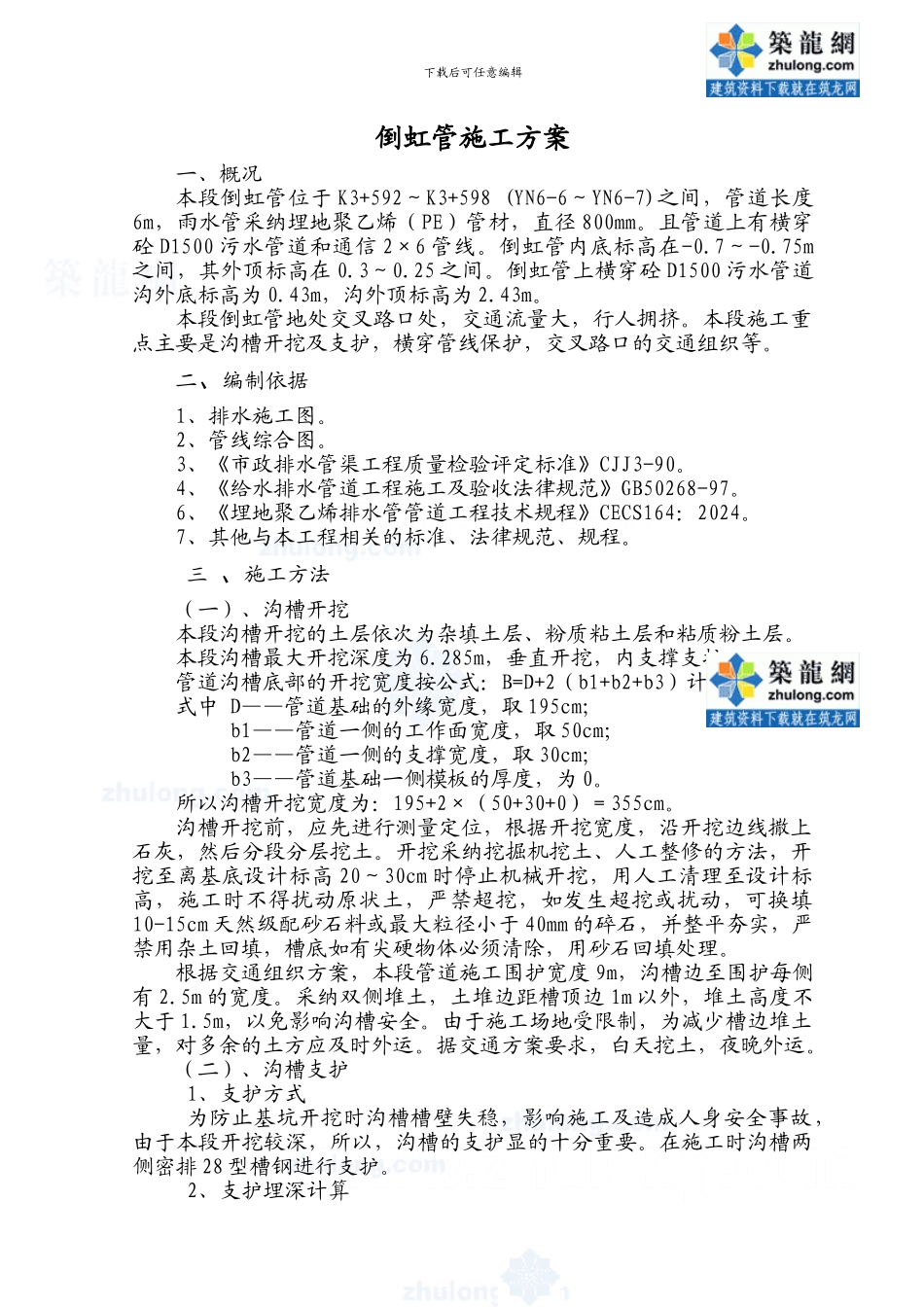

下载后可任意编辑倒虹管施工方案一、概况本段倒虹管位于 K3+592～K3+598 (YN6-6～YN6-7)之间，管道长度6m，雨水管采纳埋地聚乙烯（PE）管材，直径 800mm。且管道上有横穿砼 D1500 污水管道和通信 2×6 管线。倒虹管内底标高在-0.7～-0.75m之间，其外顶标高在 0.3～0.25 之间。倒虹管上横穿砼 D1500 污水管道沟外底标高为 0.43m，沟外顶标高为 2.43m。本段倒虹管地处交叉路口处，交通流量大，行人拥挤。本段施工重点主要是沟槽开挖及支护，横穿管线保护，交叉路口的交通组织等。二、编制依据1、排水施工图。2、管线综合图。3、《市政排水管渠工程质量检验评定标准》CJJ3-90。4、《给水排水管道工程施工及验收法律规范》GB50268-97。6、《埋地聚乙烯排水管管道工程技术规程》CECS164：2024。7、其他与本工程相关的标准、法律规范、规程。三 、施工方法（一）、沟槽开挖本段沟槽开挖的土层依次为杂填土层、粉质粘土层和粘质粉土层。本段沟槽最大开挖深度为 6.285m，垂直开挖，内支撑支护。管道沟槽底部的开挖宽度按公式：B=D+2（b1+b2+b3）计算。式中 D——管道基础的外缘宽度，取 195cm；b1——管道一侧的工作面宽度，取 50cm； b2——管道一侧的支撑宽度，取 30cm；b3——管道基础一侧模板的厚度，为 0。所以沟槽开挖宽度为：195+2×（50+30+0）＝355cm。沟槽开挖前，应先进行测量定位，根据开挖宽度，沿开挖边线撒上石灰，然后分段分层挖土。开挖采纳挖掘机挖土、人工整修的方法，开挖至离基底设计标高 20～30cm 时停止机械开挖，用人工清理至设计标高，施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，可换填10-15cm 天然级配砂石料或最大粒径小于 40mm 的碎石，并整平夯实，严禁用杂土回填，槽底如有尖硬物体必须清除，用砂石回填处理。根据交通组织方案，本段管道施工围护宽度 9m，沟槽边至围护每侧有 2.5m 的宽度。采纳双侧堆土，土堆边距槽顶边 1m 以外，堆土高度不大于 1.5m，以免影响沟槽安全。由于施工场地受限制，为减少槽边堆土量，对多余的土方应及时外运。据交通方案要求，白天挖土，夜晚外运。（二）、沟槽支护1、支护方式为防止基坑开挖时沟槽槽壁失稳，影响施工及造成人身安全事故，由于本段开挖较深，所以，沟槽的支护显的十分重要。在施工时沟槽两侧密排 28 型槽钢进行支护。2、支护埋深计算下载后可任意编辑槽钢插入土中的深度计算：按实际开挖深度 6.285m（已考虑基础厚度）计算。根据...
