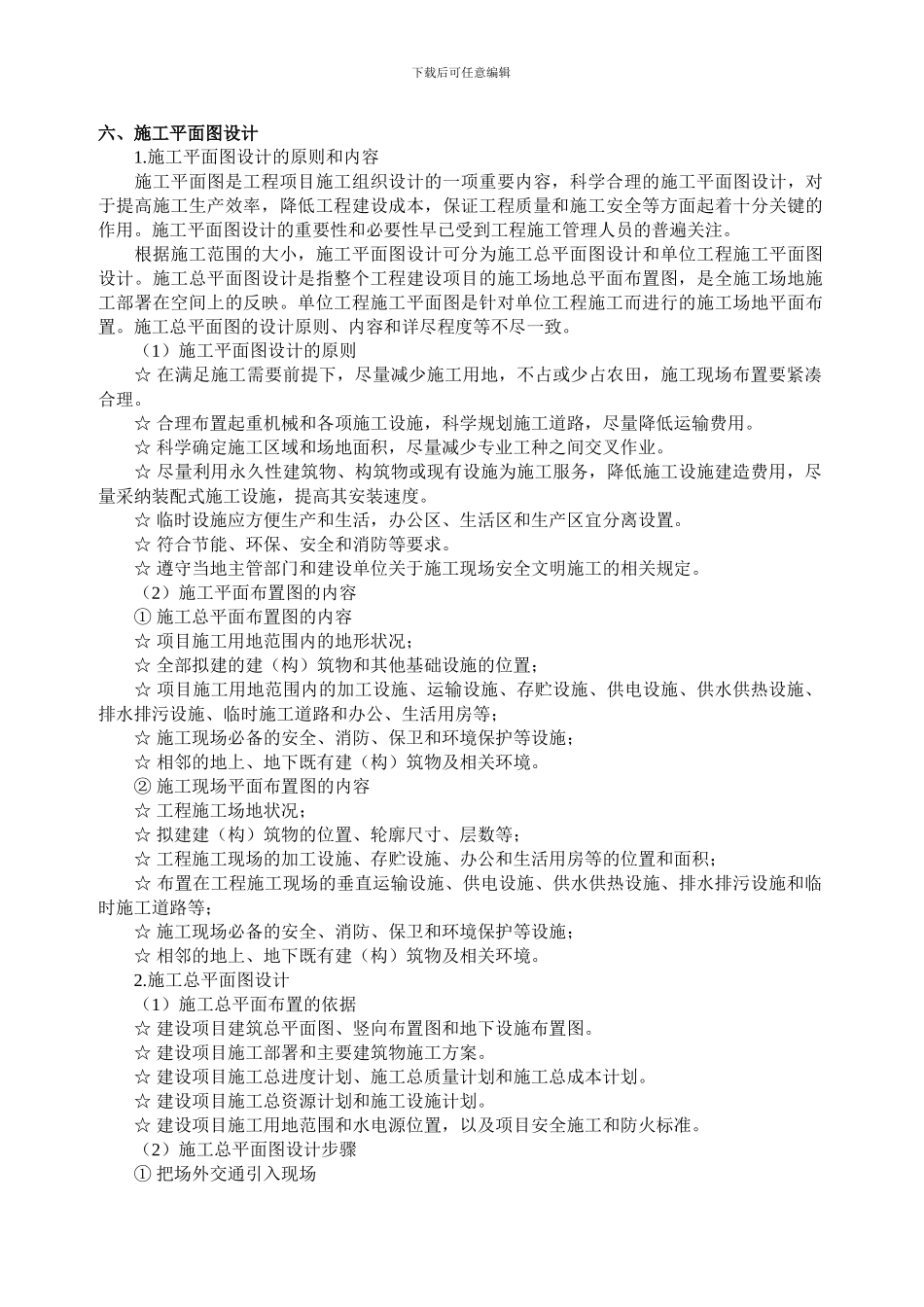

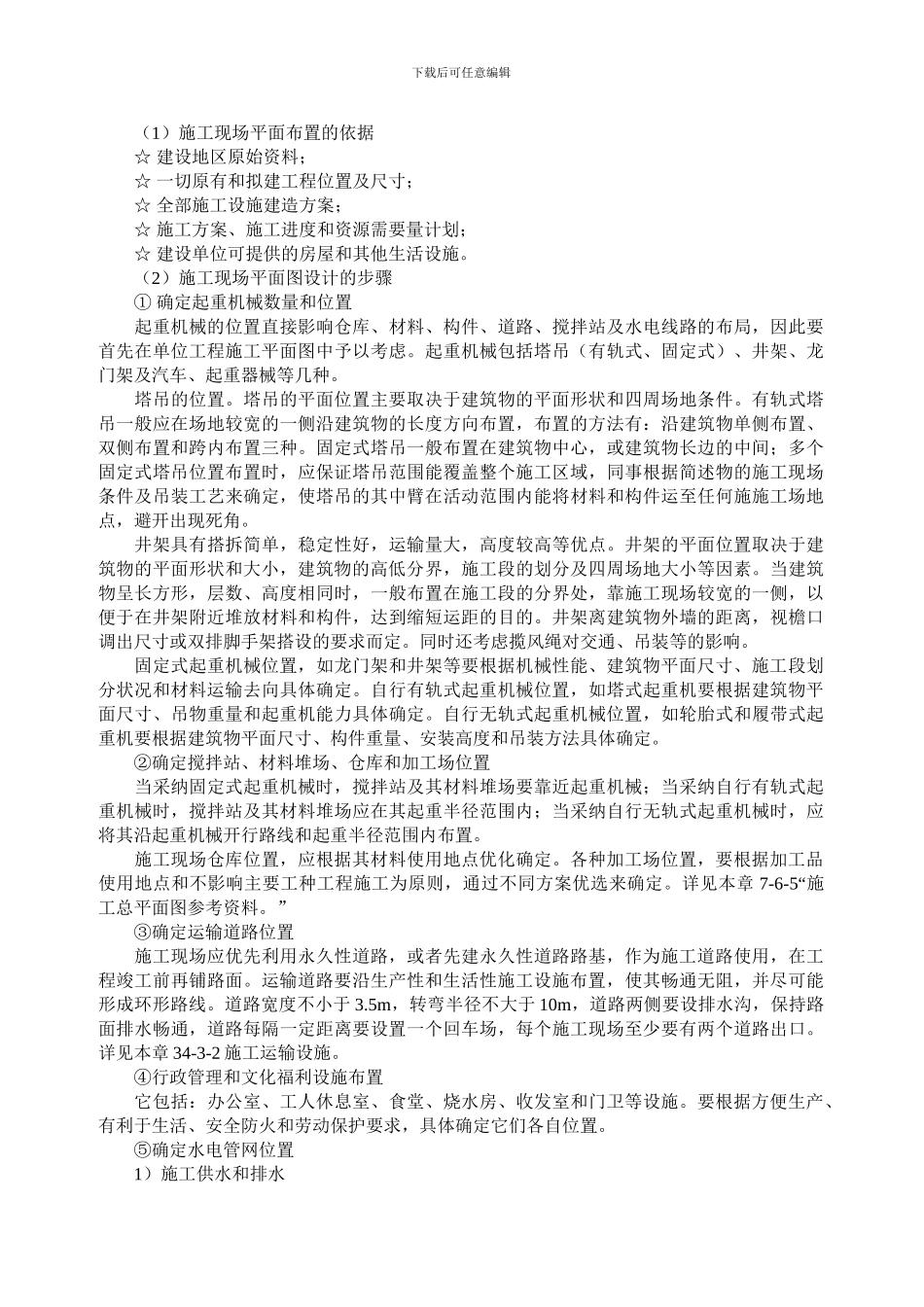

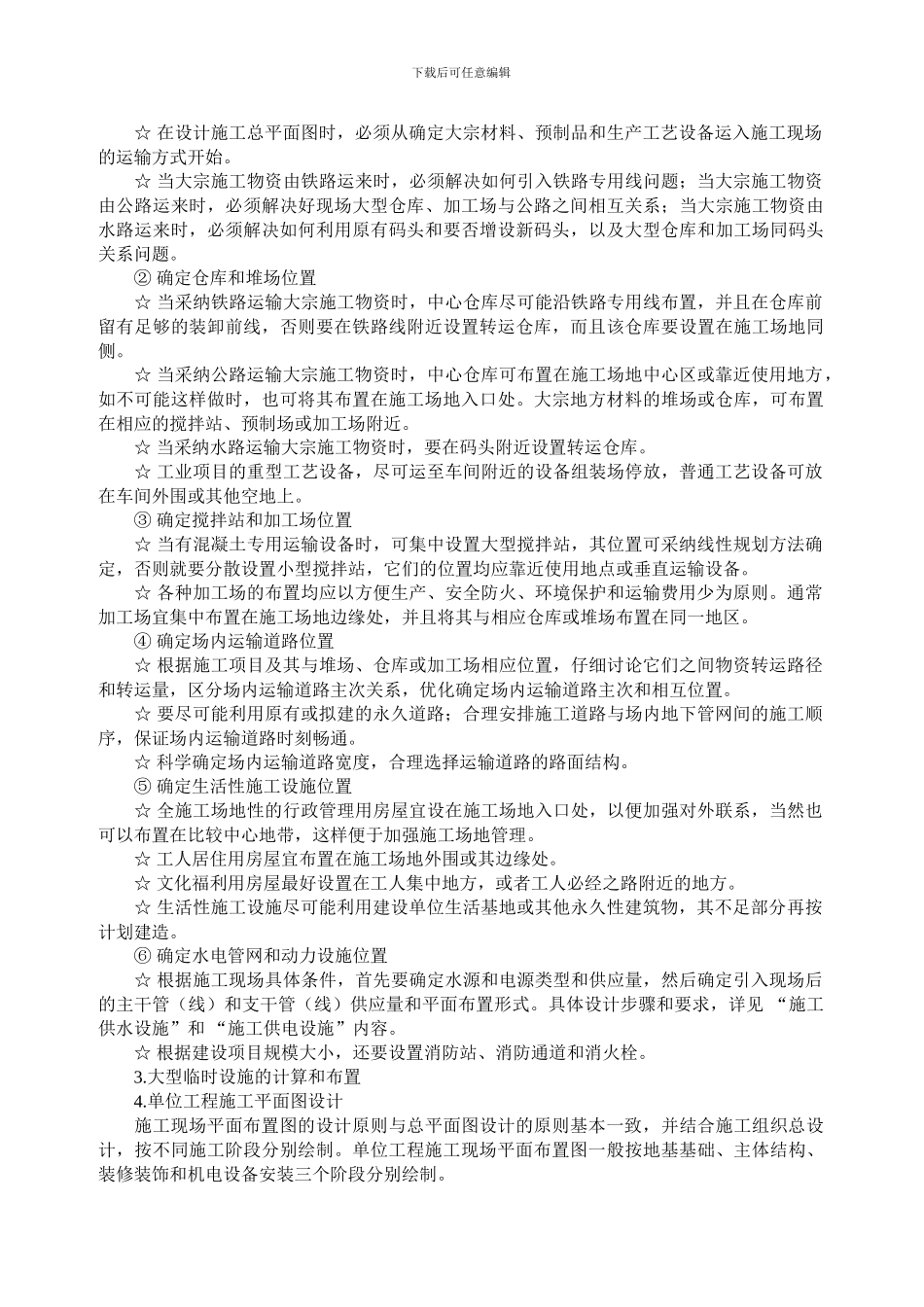

下载后可任意编辑六、施工平面图设计 1.施工平面图设计的原则和内容 施工平面图是工程项目施工组织设计的一项重要内容,科学合理的施工平面图设计,对于提高施工生产效率,降低工程建设成本,保证工程质量和施工安全等方面起着十分关键的作用。施工平面图设计的重要性和必要性早已受到工程施工管理人员的普遍关注。 根据施工范围的大小,施工平面图设计可分为施工总平面图设计和单位工程施工平面图设计。施工总平面图设计是指整个工程建设项目的施工场地总平面布置图,是全施工场地施工部署在空间上的反映。单位工程施工平面图是针对单位工程施工而进行的施工场地平面布置。施工总平面图的设计原则、内容和详尽程度等不尽一致。 (1)施工平面图设计的原则 ☆ 在满足施工需要前提下,尽量减少施工用地,不占或少占农田,施工现场布置要紧凑合理。 ☆ 合理布置起重机械和各项施工设施,科学规划施工道路,尽量降低运输费用。 ☆ 科学确定施工区域和场地面积,尽量减少专业工种之间交叉作业。 ☆ 尽量利用永久性建筑物、构筑物或现有设施为施工服务,降低施工设施建造费用,尽量采纳装配式施工设施,提高其安装速度。 ☆ 临时设施应方便生产和生活,办公区、生活区和生产区宜分离设置。 ☆ 符合节能、环保、安全和消防等要求。 ☆ 遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。 (2)施工平面布置图的内容 ① 施工总平面布置图的内容 ☆ 项目施工用地范围内的地形状况; ☆ 全部拟建的建(构)筑物和其他基础设施的位置; ☆ 项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等; ☆ 施工现场必备的安全、消防、保卫和环境保护等设施; ☆ 相邻的地上、地下既有建(构)筑物及相关环境。 ② 施工现场平面布置图的内容 ☆ 工程施工场地状况; ☆ 拟建建(构)筑物的位置、轮廓尺寸、层数等; ☆ 工程施工现场的加工设施、存贮设施、办公和生活用房等的位置和面积; ☆ 布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等; ☆ 施工现场必备的安全、消防、保卫和环境保护等设施; ☆ 相邻的地上、地下既有建(构)筑物及相关环境。 2.施工总平面图设计 (1)施工总平面布置的依据 ☆ 建设项目建筑总平面图、竖向布置图和地下设施布置图。 ☆ 建设项目施工部署和...
