内浮顶油罐施工方案VIP免费

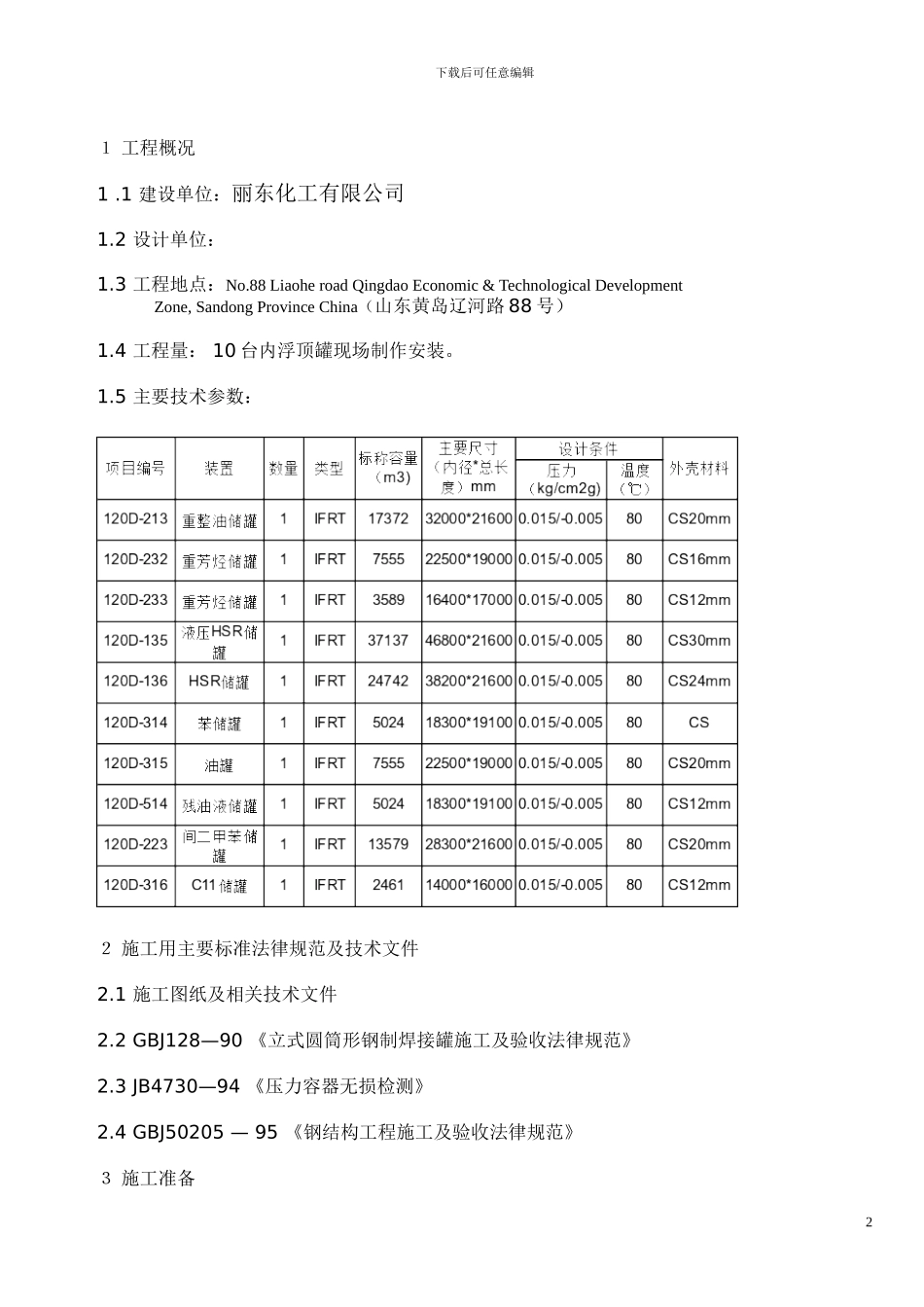

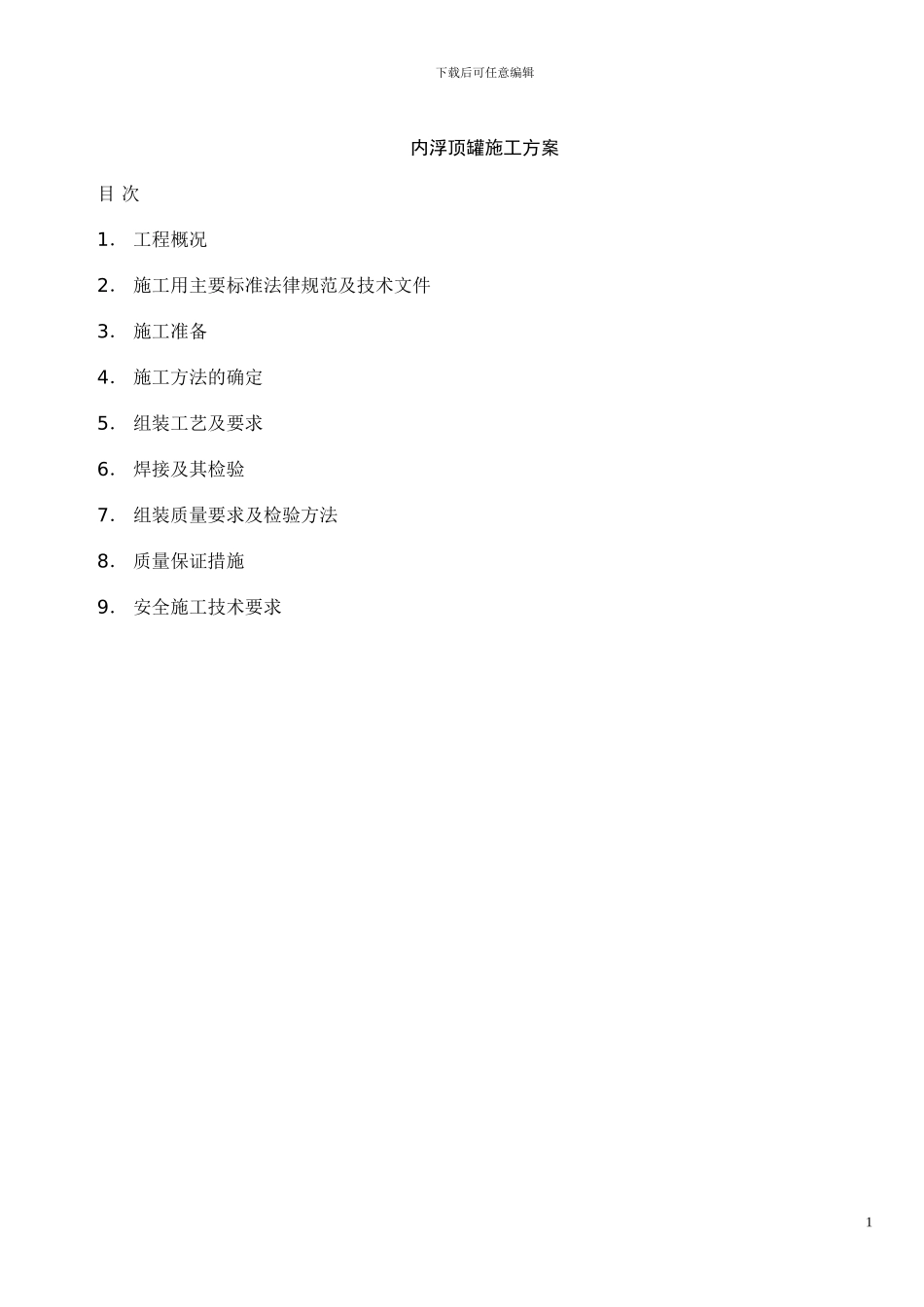

下载后可任意编辑内浮顶罐施工方案目 次 1． 工程概况 2． 施工用主要标准法律规范及技术文件 3． 施工准备 4． 施工方法的确定 5． 组装工艺及要求 6． 焊接及其检验 7． 组装质量要求及检验方法 8． 质量保证措施 9． 安全施工技术要求 1下载后可任意编辑１ 工程概况 1 .1 建设单位：丽东化工有限公司1.2 设计单位： 1.3 工程地点：No.88 Liaohe road Qingdao Economic & Technological DevelopmentZone, Sandong Province China（山东黄岛辽河路 88 号）1.4 工程量： 10 台内浮顶罐现场制作安装。 1.5 主要技术参数： ２ 施工用主要标准法律规范及技术文件 2.1 施工图纸及相关技术文件 2.2 GBJ128—90 《立式圆筒形钢制焊接罐施工及验收法律规范》 2.3 JB4730—94 《压力容器无损检测》 2.4 GBJ50205 — 95 《钢结构工程施工及验收法律规范》 ３ 施工准备 2下载后可任意编辑3.1 现场平台及防火：现场设置二个预制钢平台，尺寸为 8m × 15m 。用 δ =14mm 、材质为 Q235 － A 的钢板铺设；为避开施工给生产带来不必要的麻烦，用彩钢板将设备基础封闭施工，按 3-4 台同时施工计算用量约 10000 平方。 3.2 施工机具的准备及人员配备。 3.2.1 需准备的施工机具如下表： 序号 设备名称 规格 单位 数量 备注 1 直流电焊机 26kw 台 10 2 直流电焊机 12~14kw 台 48 3 空气压缩机 0.6m 3 台 4 4 空气压缩机 3m 3 /min 台 1 5 空气压缩机 6 m 3 /min 台 1 6 鼓风机 （选用）风量 35000m 3 /h 台 4 风压 260mmH 2 O 7 真空泵 SSZ-2 台 1 8 汽车吊 16-25t 台 2 9 简易龙门吊 10t 台 1 10 汽车 10t 台 1 11 汽车 5t 台 1 12 叉车 5t 台 2 13 半自动切割机 G-100 台 4 14 烘干箱 300~500 ℃ 台 1 15 恒温箱 150~300 ℃ 台 2 16 保温桶 2kg 个 48 17 角向磨光机 150 型 台 8 18 角向磨光机 125 型 台 15 19 角向磨光机 100 型 台 15 20 风动砂轮机 150 型 个 8 21 X 光探伤机 3005 型 台 2 22 水准仪 台 1 23 钻床（可选外协） 30mm 台 1 24 车床（可选外协）C20 台 1 25 卷板机 20 × 2000 台 2 26 手拉葫芦 10t 个 4 26 手拉葫芦 5t 个 20 27 螺旋千斤顶 15t 个 16 28 液压千斤顶 30t 个...
