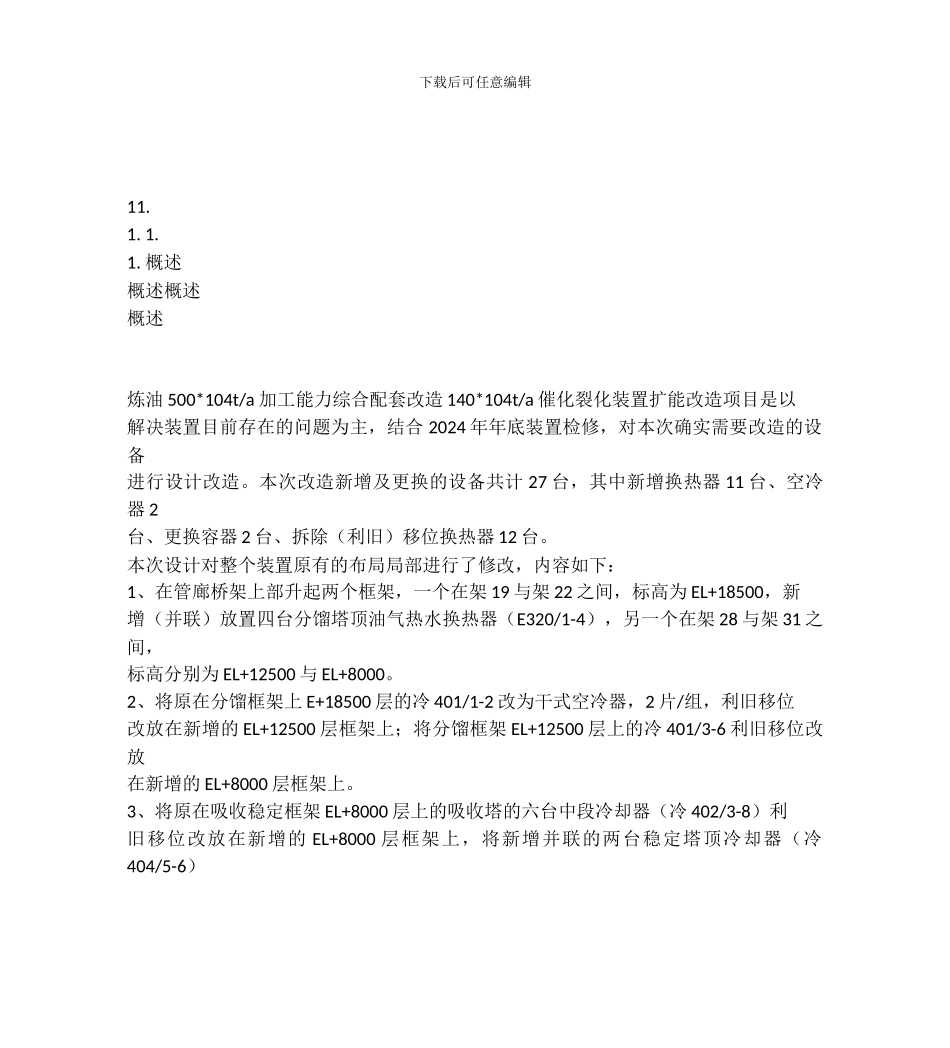

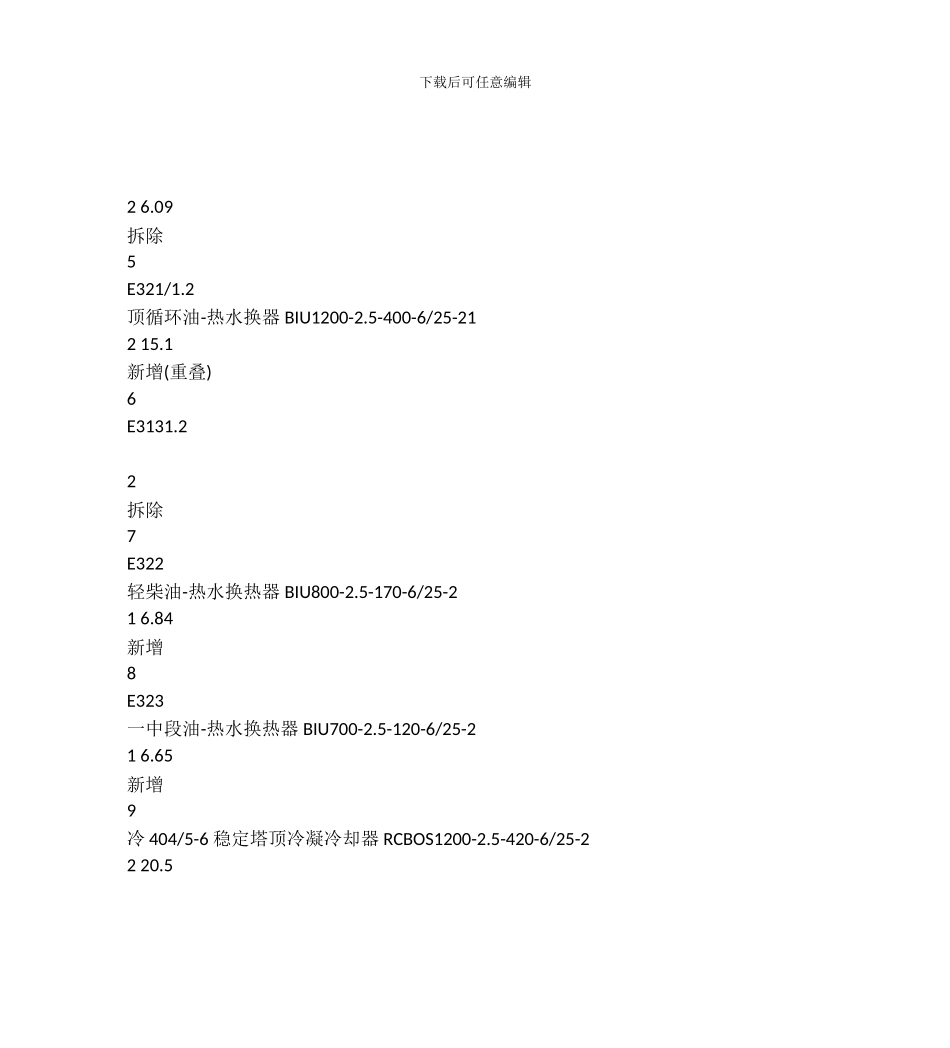

下载后可任意编辑 11. 1. 1. 1. 概述概述概述概述 炼油 500*104t/a 加工能力综合配套改造 140*104t/a 催化裂化装置扩能改造项目是以解决装置目前存在的问题为主，结合 2024 年年底装置检修，对本次确实需要改造的设备进行设计改造。本次改造新增及更换的设备共计 27 台，其中新增换热器 11 台、空冷器 2台、更换容器 2 台、拆除（利旧）移位换热器 12 台。 本次设计对整个装置原有的布局局部进行了修改，内容如下： 1、在管廊桥架上部升起两个框架，一个在架 19 与架 22 之间，标高为 EL+18500，新增（并联）放置四台分馏塔顶油气热水换热器（E320/1-4），另一个在架 28 与架 31 之间，标高分别为 EL+12500 与 EL+8000。 2、将原在分馏框架上 E+18500 层的冷 401/1-2 改为干式空冷器，2 片/组，利旧移位改放在新增的 EL+12500 层框架上；将分馏框架 EL+12500 层上的冷 401/3-6 利旧移位改放在新增的 EL+8000 层框架上。 3、将原在吸收稳定框架 EL+8000 层上的吸收塔的六台中段冷却器（冷 402/3-8）利旧移位改放在新增的 EL+8000 层框架上，将新增并联的两台稳定塔顶冷却器（冷404/5-6）下载后可任意编辑放置在吸收稳定框架 EL+8000 层原六台中段冷却器处。 具体设备改造安装工程量见下表： 序号 设备位号 设备名称 规格型号 数量 （台） 单重（T） 备 注 1 容 402 稳定塔顶回流油罐 φ3200×11750×12(卧式) 1 25 更换 2 容 420 地下轻污油罐 φ2000×7100×10 (埋地) 1 4.334 更换 3 E320/1-4 分馏塔顶油气-热水换热器 RCBOS1200-1.6-415-6/25-4 4 20 新增(并联) 4 E312/1.2 下载后可任意编辑 2 6.09 拆除 5 E321/1.2 顶循环油-热水换器 BIU1200-2.5-400-6/25-21 2 15.1 新增(重叠) 6 E3131.2 2 拆除 7 E322 轻柴油-热水换热器 BIU800-2.5-170-6/25-2 1 6.84 新增 8 E323 一中段油-热水换热器 BIU700-2.5-120-6/25-2 1 6.65 新增 9 冷 404/5-6 稳定塔顶冷凝冷却器 RCBOS1200-2.5-420-6/25-2 2 20.5 下载后可任意编辑新增(并联) 10 E420 稳定汽油-热水换热器 BIU1000-2.5-270-6/25-4 1 10.5 新增 11 冷 401/1.2 气压机出口冷凝器 P9*3-6-190-25S-23.4/RL-1a 2 9.86 利旧、改造安装 12 冷 401/3-6 气压机出口冷凝器 P9*3-6-190-25S-23.4/RL-1a 4 9.86 利旧、移位安装 13 冷 402/3-8...
